空压机连杆两螺栓孔的深加工(上)

[复制链接]
发表于 2010-10-22 08:25:55 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

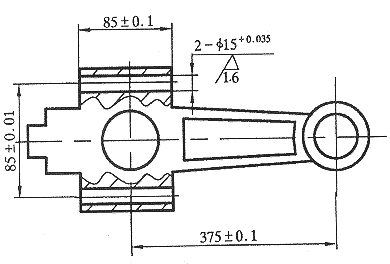

  某厂生产的2V-6/8型空压机连杆如图1所示。材质为45号钢,硬度HRC28~32,两螺栓孔尺寸精度为H8,表面粗糙度为Ra1.6µm,两螺栓孔的平行度允差为0.15mm。

: Q5 F- E* C1 |' ]* L/ ~2 V图1 连杆 ! t9 j! @- d( B1 U5 E4 ]; ?4 y6 B# }: @4 E& E( [$ d' C$ P

  1工艺分析

" b9 c. m& C1 L' J8 _4 X 1 A) c0 C w9 f

  深孔钻削存在的困难

: s/ L, q7 B+ a' A* x5 N# g7 z ; |8 s- o# g+ \

  空压机连杆两螺栓孔小而深,长径比为6:1,且精度要求较高,加工中存在的问题是:

% C2 R; y- Y- m2 C$ Z $ h9 _, Z% ^8 B0 T( h8 X: P* \

  排屑困难。钻深孔时,如不能及时将切屑排出,则切屑有可能阻塞在钻头排屑槽内,这不仅会影响加工精度,严重时可能会扭断钻头。

: u. k/ e0 e& I# G% y ?+ ?0 t/ r 8 Q0 t! ^. o! P+ x) d5 _* h t! p

  冷却与润滑不良。钻头在半封闭的条件下工作,切削液很难注入到切削区,切屑、刀具和工件之间的摩擦很大,尤其在长时间连续切削的情况下,产生大量高温切屑和很高的切削温度,必须采取有效措施,确保钻头冷却和润滑,否则将使钻头磨损加剧。

2 Q( B! p' @5 E& M3 D! Z" F , s4 V# A! c% j- l N) ?4 i

  导向差。由于孔深、刀具细长,因此,钻头的强度刚度较差,加工时容易引偏和产生振动。为了保证钻孔的直线度和表面粗糙度,防止钻头折断,必须解决好导向问题。

1 }; ~& f% z5 g! ?) h- I9 U+ M 8 M6 o1 M: N. E) \. U

  工艺分析

, n! o2 G5 N! h, W. ~$ n8 B g0 N2 j5 E3 | R

  为了使零件的制造精度达到规定的技术要求,必须解决1.1例述的三个问题。两螺栓孔的加工可采用以下两种方案。

1 W8 c. `/ H7 }- m; J/ ~/ h4 Y% a' C9 N3 v1 m ]/ G

  用振动枪钻加工

, p1 K* V, D% r1 c + Z! F9 D6 `5 p7 u. `

  该方案的优点是:工艺可靠,加工质量高;效率高,成本低。缺点是:设计与制造周期长,投资大,对设备精度要求高。但随制造业技术水平的提高,对设备精度要求高的缺点已不足显。该方案一般适宜于大批量生产的场合。

* Q: C- G+ g7 ?- A! W: [1 R( I# R/ |, d

  采用钻一扩一铰孔的传统工艺方案

' G: g7 A1 K; K 9 i g( w" o0 E8 L3 R2 n6 H. y7 p

  该方案的优点是:设计与制造周期短,投资小;工艺可靠,质量稳定。缺点是:工艺路线长,效率低,工时费用高;故本方案一般适宜于小批量生产的场合。

3 l1 Z6 W; D$ L0 e; t: V$ ]6 {$ u# g% |* J* S% [3 ]

  2利用振动枪钻钻孔

( j; X- i1 {0 P! ?8 C3 d& K6 M 2 _4 N2 z) v2 H, M% {/ F

  钻一扩一铰孔的传统工艺本文不再赘述。下面仅就振动枪钻进行孔加工的有关问题作较详细的介绍。

3 l4 L ` ]' P3 v- J' { : E u, V2 h5 p1 j

  机床的改造

$ C; F, V7 n: \! C. \ " \2 k' H8 T U# X; g* h

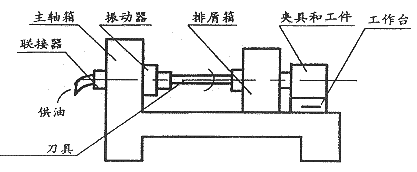

  选择一台精度与转速较高的普通车床,在其上附加一套冷却液供给系统。把车刀架拆掉,将夹具固定在机床横向拖板上;排屑箱设置在溜板箱左侧,机床主轴前端装有枪钻头,在机床主轴的前后两侧安装有振动源,联接器安装在主轴后面,并固定在床头箱上。总体布局如图2所示。钻孔时,首先启动电机,油泵将冷却液经高压油箱和空心拉杆压入枪钻内孔,然后由车床主轴带动枪钻高速旋转。振动源使枪钻在转动的同时,作有规律的轴向振动,工件由溜板箱送进,这时高压冷却液由钻头前端的油孔喷入切削区,再和切屑一起由枪钻外侧的120°V型槽排入排屑箱内。钻完第一个孔后,横拖板横向移动85±0.01mm再钻第二个孔。

& W9 l+ S% o# g图2 枪钻钻床的总体布局/ d. L+ L' r- x' ] 7 f* ~& Q4 q5 C* T5 @# h% w

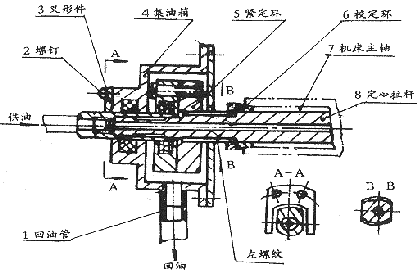

  联接器的结构如图3所示,校定环6使拉杆8与机床主轴7同轴,紧定环5采用左旋螺纹连接,所以主轴正转时,紧定环不会脱落。叉形件3用螺钉2安装在集油箱4上,主轴旋转时,轴套不旋转。泄漏的切削油由回油管1流回油箱。

/ }( c+ \6 K5 T 图3 联接器( N4 L% C+ G6 ^1 `7 x2 z" S& }+ u 3 F/ i7 S' x# v! o4 u o* z) t
