汽车纵梁加工工艺及设备的选择

HEATS

　　某重型汽车有限公司是一家以生产重型军用越野车、重型卡车、大客车为主的大型汽车公司。为了提升公司汽车产能，更好地提高市场占有率，在北郊成立了重卡产业园。在产能目标大幅攀升的情况下，如何提升车架的生产能力，提高车架的产品质量，成为工艺人员亟待考虑的问题。而随着我国汽车工业的飞速发展，客户个性化需求越来越多，各种变形车架层出不穷，传统的加工制造方法已不能满足上述要求。

7 z5 M3 F; a3 }; r# B9 |

　　传统加工工艺及存在的问题

* B+ `/ B& I% Q8 A' u; B" K

　　汽车纵梁加工的内容主要包括：成形和制孔。加工工艺可分为成型前加工孔和成型后加工孔，制孔的方式又分为冲孔加工和钻孔加工。

r5 Q* n4 L% ]8 X% O! G6 W

　　目前，陕重的汽车纵梁加工采用的是买成形纵梁料，通过摇臂钻床钻孔。选用钻孔方式最大的优点是设备投资少，但缺点也很多：加工效率低、需要制造多种钻模，生产准备周期长，很难适应多品种、小批量多批次产品的生产节拍。

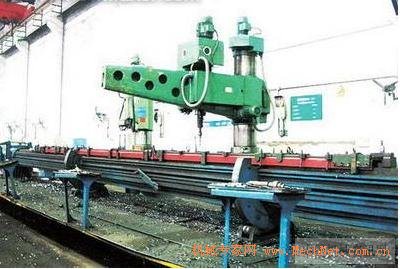

　　图1传统纵梁加工方法

6 a# A3 q! w5 p; k9 x- L 0 y( u# R0 V! p+ j+ b, p

　　现在，随着陕重的斯太尔产品产能的大幅提升，同时MAN产品逐步上升为主导产品，传统的加工工艺已无法适应产能提升和产品变形的需求，纵梁孔位加工能力不足已成为车架生产的“瓶颈”问题，寻求新的纵梁加工工艺迫在眉睫。

# d! q! v- c# i6 V1 p 9 A; \% y2 k: D6 J+ V+ u

　　因为斯太尔产品为等截面梁，MAN产品为变截面梁(见图2)，这两种车架的纵梁结构不同，加工工艺差别较大，因此选择纵梁加工工艺和设备时应兼顾此两种产品结构的加工。

* R) y1 L# O: g3 ^2 W* u& A

　　图2斯太尔等截面梁、MAN变截面梁

# e* R( N" \0 A9 M: L; X

　　常用加工工艺及所用设备

　　传统上车架纵梁成形和制孔可采用摇臂钻床钻孔的方法，但效率低、精度差、生产准备时间长，因此，此种加工方式已经被淘汰。目前车架纵梁成形和制孔的主要方法有：

　　1、等截面汽车纵梁(斯太尔产品)的加工工艺及设备

0 R7 t% y; m9 z

　　(1)先制孔后成型的工艺：板料→数控平板冲孔→压力机成型；所用的主要设备：数控平板冲孔机、大吨位压力机。

& e p! \$ J# i0 \: { # _4 Y% F1 |6 P( ^3 P+ r

　　(2)先成型后制孔的工艺：板料→压力机成型→数控三面冲冲孔；所用的主要设备：数控三面冲孔机、大吨位压力机。

7 U+ l& E, @7 o+ x/ c

　　(3)同时成形制孔的工艺：板料→大压机一次冲孔并成形；所用的主要设备：大吨位压力机。

% h: h0 d' {. f" a1 J9 @, ]; c

　　2、变截面汽车纵梁(MAN产品)的加工工艺及设备

' d0 i) y c7 D# s4 a% A

　　(1)大批量定型产品的生产工艺：板料→大型压力机一次冲孔成型；所用的主要设备：大型压力机。

# x6 {" ~1 E7 v1 C0 g+ d @ . n1 K4 Q: T& D- i" [7 e3 { m

　　(2)小批量、多批次纵梁加工工艺：

5 E6 m% x+ J7 Q r

　　方法1：板料→数控平板冲冲孔→大型压力机成型；所用的主要设备：数控平板冲、大型压力机。

+ {% R$ A3 a( W* o* J& L# i" [1 A

　　方法2：大压机成型→数控三面冲冲孔；所用的主要设备：大压机数控三面冲。

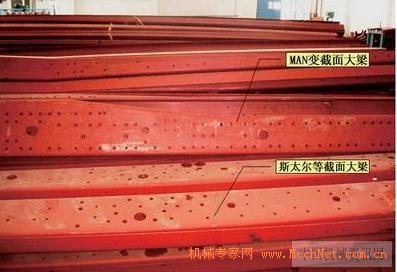

　　图3陕重汽汽车大梁种类

" u& }# l0 R' [, W5 X $ A4 q# {5 x5 |/ `

　　加工工艺及所用设备的特点

5 K" C+ O2 r+ j' \1 \

　　目前，汽车纵梁加工工艺普遍采用了数控冲孔，汽车纵梁数控冲孔生产线的研制，改变了以往的加工工艺，提高了特殊梁的加工效率，具有较大的柔性，特别适合多品种、小批量的制造模式，可提高汽车制造厂的快速反应能力，增加了市场的竞争力，可产生较高的经济效益。其特点如下：

　　1、生产效率高，劳动强度小

　　新产品生产准备时间短，对于纵梁孔的变化，生产准备仅为编程时间，输入CAD图形，可以自动生成加工程序，可以充分快速地满足市场和每个用户的要求，解决了现有摇臂钻床孔效率差、生产准备时间长、劳动强度低的问题。

7 C- [( F n! A, Q! ?4 L" @

　　采用原有方法，冲一个孔，带上下料最慢需要1.2s，钻一个孔最快需要10s。当加工5595mm长、200余孔的S35车纵梁时，5人需要14min，而采用数控冲只需4min。加工11050mm长、350余孔O40车纵梁，5人需要28min，而采用数控冲加工350个孔只需8min。

2 ^ K- P2 Y- ]- B! |4 E2 u9 i

　　2、产品质量高

　　数控冲加工解决了摇臂钻床钻孔时，漏孔和孔距尺寸超差而影响铆接和总装配进度及质量的问题，并且数控冲加工的孔没有毛刺，精度高于钻孔。

/ @7 {0 a' ^" H1 e / J8 o9 Y1 t& E1 _& _1 a* Y' R. c0 W

　　3、柔性化程度高

" O4 l/ ?" F% ?1 Z4 R* }7 F + [6 x% N4 m/ J$ J

　　数控冲解决了传统钻孔方式所导致的孔加工能力不足的问题，而且对于不同车型纵梁孔的变化，生产准备时间仅仅是编程时间，缩短了新产品的开发周期，实现了产品由“单品种、大批量、少批次”向“多品种、小批量、多批次”转变，使精益生产得到推进和深化，为公司占领市场赢得了时间。

. L* g" ^: g+ A* ? ( V' i1 F* C' W" [0 v2 t* }

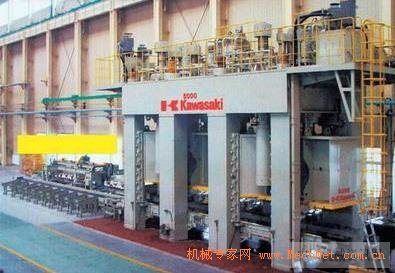

　　图4大型压力机纵梁加工生产线

1 C& I q, k+ z

　　新工艺的选择和比较

" a4 ]$ [& x3 P# g

　　基于冲孔加工的优点和特点，笔者认为，陕重的纵梁制孔工艺应该由钻孔加工改为冲孔加工，而纵梁加工工艺可使用3面数控冲、平板数控冲、大型压力机等设备。现将3种冲孔加工方案分析如下：

　　1、采用平板数控冲

0 t* g& P: e* Q+ u' P , e4 G( T- m$ X: j: M# g; T

　　先制孔后成型，即平板数控冲+大型压力机的加工方法。不用钻模及冲孔模，斯太尔等截面梁和MAN变截面梁都可以加工，无论从适用范围、加工的柔性等都是最佳的，而且，平板数控冲国内技术较成熟，完全可以满足加工工艺的需要。

　　2、采用三面数控冲

4 d+ I! x2 z/ j2 T0 ~ $ A) I; J7 y6 ^% u3 ~4 C* W

　　目前三面数控冲大致有两种形式：

　　(1)用于等截面加工的3面冲。采用该方法可一次装卡完成纵梁上下翼面及腹面全部孔位的加工。基本型为3个主机，由于汽车纵梁腹面上的孔径规格和数量占95%以上，翼面上的孔数极少，为了提高效率可做成4个主机，迅速提高车架生产能力。其缺点是：MAN变截面梁不能加工，斯太尔产品(等截面)退出市场后限制使用。

! b! u0 d U, o. I2 U E - z. o0 Y& s( r6 r0 W

　　(2)适用于等截面和变截面槽形梁的3面数控冲。从加工范围看，选择1台5个主机的多功能3面冲，既可解决目前斯太尔等截面直梁制孔中产能、质量问题，也能兼顾将来MAN变截面梁孔位加工的问题。其缺点是：

' j3 [6 K6 D+ E+ k0 M3 D

　　□设备结构复杂，可靠性相对差，控制难度和价格相应增加；

2 B# x; l% R9 ~! I) F) P% d4 M. f

　　□由于孔到纵梁翼面的距离小，数控冲冲模模座宽，倾斜翼面部分三角区内的个别孔不能冲，还需增加一步补孔工序，仍然没有解决一次加工完成所有纵梁孔的问题；

　　□冲位于倾斜翼面附近处的孔循环时间约增加2.5s，增加了冲一根纵梁的时间，影响生产节拍；

　　□从工艺流程分析，相比平板冲制孔加压力机成型的工艺，采用MAN产品变截面梁的先“成型”后“制孔”是将制孔由“易”便“难”。

( k9 M* O2 v1 Y: ]

　　3、采用大型压力机

) ~7 v" [, S, F9 h4 W; H/ [# K 7 @( n- }' J6 ]) h

　　将板料利用大型压力机直接进行冲孔并压形。

; A% { s# g' ]0 r

　　采用大型压力机，压形冲孔效率高，对于大批量的产品适用，但对于小批量、多批次的产品，由于大型压力机柔性不足，需要制造冲孔模，生产准备时间长，模具费用大，模具更换频繁，换模时间长，因此并不适合。而陕重的产品多为小批量、多批次，所以，完全依靠大型压力机加工纵梁不适宜陕重的产品特点。

4 t: r l R9 t) h9 e6 Q8 f+ S 2 ^, f* w9 q2 a' \

　　结论

　　通过以上对汽车纵梁加工工艺及设备的分析和对比，结合陕重汽车车架的年生产纲领和产品结构，本着投资合理的原则，笔者认为，对于陕重今后车架纵梁的成形和制孔，可按照以下方式进行：

* Q5 b$ u$ T# Q2 t) y$ D

　　1、板料——大型压力机成形冲孔(适用于大批量成熟车型)

/ t" t6 }7 ~6 B7 t9 U8 s( K/ \9 K

　　2、板料——平板冲冲孔——大型压力机成型(适用于多品种、小批量、多批次车型)

　　此种加工方法，柔性高、效率高，既可生产等截面直大梁(斯太尔车型)又可生产变截面大梁(MAN车型)，可满足年生产纲领。适用于此加工工艺的设备有：平板数控冲、大型压力机。

9 t/ w/ l& R4 v# J% U: [

　　车架是汽车最重要的承载部件，而车架纵梁又是其中的关键零件之一。传统的加工车架纵梁的设备和生产工艺存在工艺性能不够好、产量低、尺寸精度差、长度调整不灵活以及容易冲裂板材和产品转型慢等缺点，陕重结合自身实际，寻找到了适合自己的加工工艺和相关设备，并将在今后的生产实践中不断更新和完善。 【MechNet】
