变速器换档轴钻孔通用可调夹具设计与应用（二）

HEATS

　　4.通用基体、关键可调换元件结构设计

　　(1)通用基体

4 I b3 V# `% {, A1 ? ; F# L! u2 e4 l [# ?( ]1 P/ w

　　钻模板通过定位销与本体紧固联结，配钻铰钻模板三孔并安装衬套，保证孔对V形块中心对程度d 0.02 mm。

% x8 Y8 l3 F( Q" q1 ]5 o / V# c* }! r" t# l6 d

　　钻模板三孔用于拓展不同产品的钻孔位置和夹紧空间。该方式保证了夹具关键元件具有类似专用夹具的刚性、精度和使用寿命。

7 W$ H+ Z) \6 s5 Y; [, m5 b

　　(2)复合式调整元件(V形块、挡板、定位块)

3 s$ _1 K- {. e; I* B$ _ ( ?# _- ^; p$ E- z% b7 X! T

　　两种不同规格的V形块(适于轴径d16.3以下及d22以上)通过定位键与本体T型槽、通过凹形槽与定位块滑配联结，并与挡板紧定联结组成复合式调整元件。该组合方式定位误差相对较小，且在实际加工过程中，工件夹紧力、切削力部分可相互抵消，能够减少元件间受力后位移误差。

& S0 @0 E- v2 l ]6 Z) P" M' f

　　安装调整时移动V形块，保证凹形槽中心到钻模板距离，或调整挡板定位螺钉，保证轴端面到钻模板距离。

　　(3)角度板

/ k% v' G8 a6 r; | / u% [8 ^% M( B) M8 V: s4 q4 d

　　安装方式：根据工件定位角度要求，选择角度板及定向板，通过定向键与定位块及定向板连接。

' [+ A6 {, @: A8 V ^ . H) p: g+ D* S+ c! E7 U8 E& v

　　工作原理：通过定向键使定向板在角度板上滑动或固定，保证工件定位槽或孔的角度要求。实现定位角度。

- R' |8 M- S# D m. |# a1 l - S6 l5 W# K7 J% j

　　(4)直板式定向板

( I' v$ f2 U! r) @

　　安装方式：根据工件槽或孔的定位要求，选择定位轴或定位柱,通过定向键与定位块或角度板连接。

　　工作原理：通过定向板在定位块或角度板上固定或滑动,定位工件槽或孔。槽定位时选择定位柱，满足7种定位要求；孔定位时选择定位轴，满足3种定位要求。

　　5. 11种夹具定位方式

# N9 ^' X; a2 ^9 M$ l; c, X

　　跟据工件不同的工艺定位要求，通过变换夹具角度板及定位块并移动V形块及压板位置达到理想的夹具模式，夹具定位机构可实现11种定位方式。

! A* L( E2 F; q. c/ R

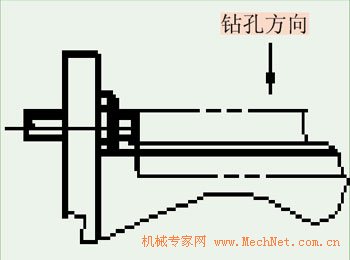

　　(1)工件轴向端面定位(见图7)

　　图7 工件轴向端面定位

! u3 E0 l9 n( m

　　移动V形块及微调挡板螺钉，保证轴端面到钻模板孔中心距离。该定位方式适用于钻首个无夹角孔。

9 b& {- I$ j7 C' R1 X/ r) `

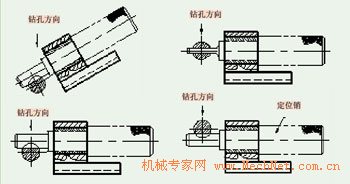

　　(2)工件槽向水平定位(见图8)

7 A, Q8 F9 u2 y2 y' |/ Q

　　图8 工件槽向水平定位

) ?4 X# h' Q& g: J! f% C / G, v" \4 L) l- E4 E
