1 扩孔

. q+ A% Y# y+ U }

    用扩孔钻对已钻出的孔作扩大加工称为扩孔(图1b)。扩孔所用的刀具是扩孔钻,如图1a所示。由于扩孔钻刚性好,无横刃,导向性好,所以扩孔尺寸公差等级有了提高,可达IT10~IT9,表面粗糙度Ra值可达 3.2μm。扩孔可作为终加工,也可作为铰孔前的预加工。

4 P# S0 `1 b4 @/ l# Q

# y! j: T5 `2 |6 _' k

0 f- [9 u7 G& U6 U

图1 扩孔钻及扩孔

. T/ q0 ^9 D- M0 e; ?

2 锪孔 % c! U, |# |; z' x6 k/ C# c

3 u5 ? O! A. l' C9 a

    在孔口表面用锪钻加工出一定形状的孔或凸台的平面,称为锪孔。例如,锪圆柱形埋头孔、锪圆锥形埋头孔、锪用于安放垫圈用的凸台平面等。如图2所示。

9 O3 a& x/ l! ]$ G' @

3 A; @- a0 j& Y* }

* x: \* L4 c1 ~0 z( v7 ~

% @/ w0 }6 m z. V

图2 锪 孔

* i+ s8 G8 A9 X

3 铰孔 ! ^9 u6 S: a' a. U+ H2 q; j6 h

6 E& u2 Q' B! T" {) }0 d7 u

    铰孔是孔的精加工。铰孔可分粗铰和精铰。精铰如图3a所示,其加工余量较小,只有0.05~0.15mm,尺寸公差等级可达 IT8~IT7,表面粗糙度Ra值可达 0. 8μm。铰孔前工件应经过钻孔一扩(或镗孔)等加工。

% v! `* P2 ^5 }

- a; ]8 |; A: r* G* }

5 R$ ]% Q7 Z/ p( l/ L( O

& ]3 {+ b/ f2 X6 i

图3 铰孔和铰刀

0 ~3 c; H6 b0 O; o8 ~0 M' R

  1.铰刀 $ J+ W( K+ }- E( U8 k) E

    铰刀有手用铰刀和机用铰刀两种(图3b)。手用铰刀为直柄,工作部分较长。机用铰刀多为锥柄,可装在钻床、车床或镗床上铰孔。铰刀的工作部分由切削部分和修光部分组成。切削部分呈锥形,担负着切削工作;修光部分起着导向和修光作用。铰刀有6~12个切削刃,每个刀刃的切削负荷较轻。 3 Y# E2 V2 G: D* ^5 r$ e

  2.手铰圆柱孔的步骤和方法 & B J+ H+ Z6 E8 i2 o6 D

/ z9 O: o# z k" k/ G; G$ u! D! V

    1)根据孔径和孔的精度要求,确定孔的加工方法和工序间的加工余量,如图4为精度较高的φ30孔的加工过程。

4 W6 z5 n% ^) j

T* z J0 `. J" P O( l5 A' R' H, ?

: ?3 \' N' |5 j6 j

# }4 }8 F \( H3 d$ A/ a" S+ |6 D

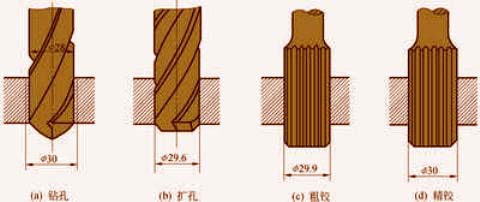

图4 孔的加工方法和工序余量

6 y- R) O. ]4 R! A

    2)进行钻孔或扩孔,然后进行铰孔。 + ]1 S* @, M( _4 \# A3 A; _4 M) n) T

    3)手铰时,两手用力均匀,按顺时针方向转动铰刀并略为用力向下压,任何时候都不能倒转,否则,切屑挤住铰刀,划伤孔壁,使铰刀刀刃崩裂,铰出的孔不光滑、不圆,也不准确。 . k9 H8 I3 Q- P& {6 V& S

    4)铰孔过程中,如果转不动,不要硬扳,应小心地抽出铰刀,检查铰刀是否被切屑卡住或遇到硬点。否则会折断铰刀或使刀刃崩裂。 ; D1 N6 j3 w" e

    5)进刀量的大小要适当、均匀,并不断地加冷却润滑液。 " N$ F3 T' W) Z } O

    6)孔铰完后,要顺时针方向旋转退出铰刀。
