机械加工工艺规程及工艺文件

　　对于大批大量生产的工厂，由于生产组织严密，分工细致，要求工艺规程比较详细，才能便于组织和指挥生产。对于单件小批生产的工厂，工艺规程可以简单些。但无论生产规模大小，都必须有工艺规程，否则生产调度、技术准备、关键技术研究、器材配置等都无法安排，生产将陷入混乱。同时，工艺规程也是处理生产问题的依据，如产品质量问题，可按工艺规程来明确各生产单位的责任。按照工艺规程进行生产，便于保证产品质量、获得较高的生产效率和经济效益。

　　2 ．工艺规程是生产组织和管理工作的基本依据。

　　首先，有了工艺规程，在新产品投入生产之前，就可以进行有关生产前的技术准备工作。例如为零件的加工准备机床，设计专用的工、夹、量具等。其次，工厂的设计和调度部门根据工艺规程，安排各零件的投料时间和数量，调整设备负荷，各工作地按工时定额有节奏地进行生产等，使整个企业的各科室、车间、工段和工作地紧密配合，保证均衡地完成生产计划。

　　3 ．工艺规程是新建或改（扩）建工厂或车间的基本资料。

　　在新建或改（扩）建工厂或车间时，只有依据工艺规程才能确定生产所需要的机床和其它设备的种类、数量和规格；车间的面积；机床的布局；生产工人的工种、技术等级及数量；辅助部门的安排。

　　但是，工艺规程并不是固定不变的，它是生产工人和技术人员在生产过程中的实践的总结，它可以根据生产实际情况进行修改，使其不断改进和完善，但必须有严格的审批手续。

　　二、工艺规程制订的原则

　　工艺规程制定的原则是优质、高产、低成本，即在保证产品质量的前提下，争取最好的经济效益。在制订工艺规程时应注意下列问题：

　　1 ．技术上的先进性

　　在制订工艺规程时，要了解国内外本行业的工艺技术的发展水平，通过必要的工艺试验，积极采用先进的工艺和工艺装备。

　　2 ．经济上的合理性

　　在一定的生产条件下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，选择经济上最合理的方案，使产品的能源、材料消耗和生产成本最低。

　　3 ．有良好的劳动条件

　　在制订工艺规程时，要注意保证工人操作时有良好而安全的劳动条件。因此，在工艺方案上要注意采用机械化或自动化措施，以减轻工共繁杂的体力劳动。

　　三、制订工艺规程时的原始资料

　　制订工艺规程时的原始资料主要有：

　　1 ．产品图样及技术条件。

　　如产品的装配图及零件图；

　　2 ．产品的工艺方案。

　　如产品验收质量标准、毛坯资料等；

　　3 ．产品零部件工艺路线表或车间分工明细表。以了解产品及企业的管理情况；

　　4 ．产品的生产纲领（年产量）。以便确定生产类型；

　　5 ．本企业的生产条件。

　　为了制订的工艺规程切实可行，一定要了解和熟悉本企业的生产条件。如毛坯的生产能力、工人的技术水平以及专用设备与工艺装备的制造能力、企业现有设备状况等；

　　6 ．有关工艺标准。

　　如各种工艺手册和图表，还应熟悉本企业的各种企业标准和行业标准；

　　7 ．有关设备及工艺装备和资料。

　　对于本工艺规程选用的设备和工艺装备应有深入地了解，如规格、性能、新旧程度和现有精度等；

　　8 ．国内外同类产品的有关工艺资料。

　　工艺规程的制订，要经常研究国内外有关工艺资料，积极引进适用的先进的工艺技术，不断提高工艺水平，以获得最大的经济效益。

　　四、制订工艺规程的步骤

　　1 ．计算零件的生产纲领、确定生产类型；

　　2 ．分析产品装配图样和零件图样

　　主要包括零件的加工工艺性、装配工艺性、主要加工表面及技术要求，了解零件在产品中的功用；

　　3 ．确定毛坯的类型、结构形状、制造方法等；

　　4 ．拟订工艺路线

　　包括选择定位基准、确定各表面的加工方法、划分加工阶段、确定工序的集中和分散的程度、合理安排加工顺序等；

　　5 ．确定各工序的加工余量，计算工序尺寸及公差；

　　6 ．选择设备及工艺装备；

　　7 ．确定切削用量及计算时间定额；

　　8 ．填写工艺文件。

　　五、工艺文件格式

　　将工艺文件的内容，填入一定格式的卡片，即成为生产准备和施工依据的工艺文件。常用的工艺文件的格式有下列几种：

　　1 ．机械加工工艺过程卡

　　这种卡片以工序为单位，简要地列出整个零件加工所经过的工艺路线（包括毛坯制造、机械加工和热处理等）。它是制订其它工艺文件的基础，也是生产准备、编排作业计划和组织生产的依据。在这种卡片中，由于各工序的说明不够具体，故一般不直接指导工人操作，而多作为生产管理方面使用。但在单件小批生产中。由于通常不编制其它较详细的工艺文件，而就以这种卡片指导生产。机械加工工艺过程卡片见表 3-5所示。

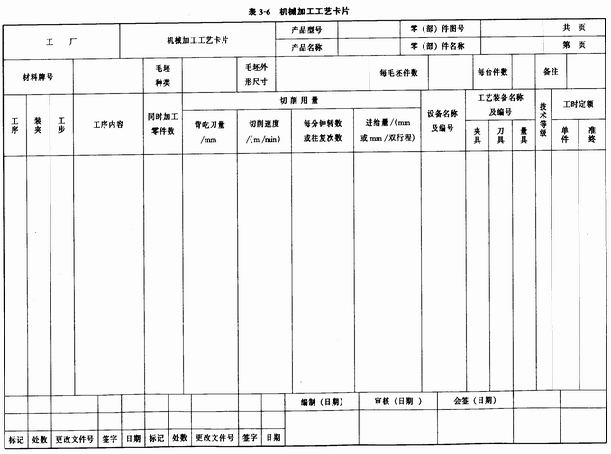

　　2 ．机械加工工艺卡片

　　机械加工工艺卡片是以工序为单位，详细地说明整个工艺过程的一种工艺文件。它是用来指导工人生产和帮助车间管理人员和技术人员掌握整个零件加工过程的一种主要技术文件，是广泛用于成批生产的零件和重要零件的小批生产中。机械加工工艺卡片内容包括零件的材料、重量、毛坯种类、工序号、工序名称、工序内容、工艺参数、操作要求以及采用的设备和工艺装备等。机械加工工艺卡片格式见表 3-6 所示。

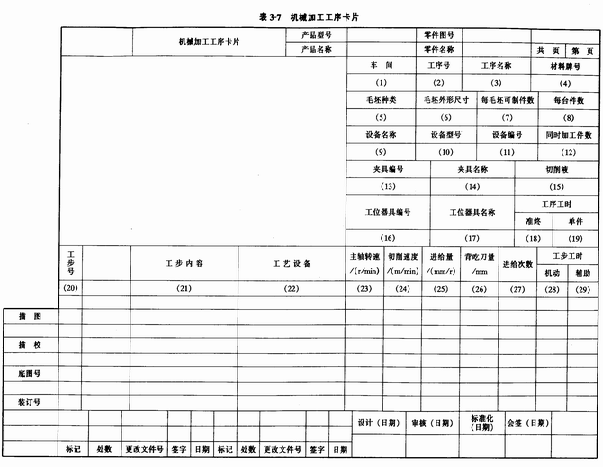

　　3 ．机械加工工序卡片

　　机械加工工序卡片是根据机械加工工艺卡片为一道工序制订的。它更详细地说明整个零件各个工序的要求，是用来具体指导工人操作的工艺文件。在这种卡片上要画工序简图，说明该工序每一工步的内容、工艺参数、操作要求以及所用的设备及工艺装备。一般用于大批大量生产的零件。机械加工工序卡片格式见表 3-7 。
