伸缩式内锥面镗刀

HEATS

按照图纸要求，在氧气压缩机体的一个孔口(Ø30mm)处加工2.5×15°的内锥面(见图放大部分)，以供压入密封盖时起卡紧作用。因机体零件体积较大且外形不规则，若在镗床上加工该内锥面，则安放找正费时较多；在立式钻床上加工，其孔的内锥面质量又难以保证。为此我们设计了一种专用的伸缩式内锥面镗刀。该镗刀可方便、快捷地在立式钻床上加工该工件孔口内锥面，经实际使用较果良好，适合于批量生产。
  1 ~$ `9 l; {6 U' S; @( `7 k) f6 Y2 X# u, `1 c+ M3 L# K1 t+ ~: I5 b. a) l. c. \ _* g

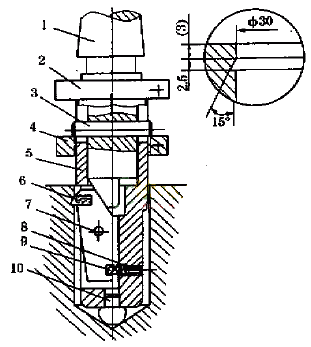

1.刀柄 2.上锁紧螺母 3.连接圆柱销 4.下锁紧螺母 5.刀杆 6.活动刀头 7.销钉 8.调节螺钉 9.弹簧 10.定位球头 图

1 结构特点

这种伸缩式内锥面镗刀(见右图)主要由刀柄和活动刀头6组成。刀柄与立式钻床主轴的莫氏锥孔相配，刀杆通过连接圆柱销随同刀柄一起转动，并能沿着刀柄上下移动。活动刀头嵌入刀杆体槽内，并用销钉7连接，可绕销钉摆动。在切削加工前，活动刀头在压紧弹簧9的作用下，紧缩在刀杆槽内，弹簧的压力可由调节螺钉8适当调整。当切削加工时，由于受到刀柄尾端斜面向下的推力，迫使活动刀头伸出刀杆，进行内锥面的切削加工。通过调整上、下锁紧螺母2、4的位置，控制活动刀头的伸出量(即切削加工量)。刀杆端面的定位球头10与盲孔底部锥面相接触，起轴向、径向的定位作用。

2 操作过程

( c. f+ a2 `5 Q1 q& V h

' O0 l. r- v5 d4 _8 [9 J
1. 首先使刀杆5随立钻主轴刀柄1下降，并进入已加工的盲孔内，直至刀杆端部的定位球头10与盲孔底部锥面(118°)相接触。 + f$ }! K' M' ?6 Z& f
2. 使刀柄继续下降，直至刀柄尾端斜面压靠在活动刀头6的斜面上，压迫活动刀头向外伸出，切削加工内锥面。此时下锁紧螺母4控制刀柄下降的位置，即控制活动刀头的伸出量，保证内 . T! K; x# E# A; f! @
   按照图纸要求，在氧气压缩机体的一个孔口(Ø30mm)处加工2.5×15°的内锥面(见图放大部分)，以供压入密封盖时起卡紧作用。因机体零件体积较大且外形不规则，若在镗床上加工该内锥面，则安放找正费时较多；在立式钻床上加工，其孔的内锥面质量又难以保证。为此我们设计了一种专用的伸缩式内锥面镗刀。该镗刀可方便、快捷地在立式钻床上加工该工件孔口内锥面，经实际使用较果良好，适合于批量生产。
     & {& P' K' t, w3 I: B3 D& k

   1 结构特点

   这种伸缩式内锥面镗刀(见上图)主要由刀柄和活动刀头6组成。刀柄与立式钻床主轴的莫氏锥孔相配，刀杆通过连接圆柱销随同刀柄一起转动，并能沿着刀柄上下移动。活动刀头嵌入刀杆体槽内，并用销钉7连接，可绕销钉摆动。在切削加工前，活动刀头在压紧弹簧9的作用下，紧缩在刀杆槽内，弹簧的压力可由调节螺钉8适当调整。当切削加工时，由于受到刀柄尾端斜面向下的推力，迫使活动刀头伸出刀杆，进行内锥面的切削加工。通过调整上、下锁紧螺母2、4的位置，控制活动刀头的伸出量(即切削加工量)。刀杆端面的定位球头10与盲孔底部锥面相接触，起轴向、径向的定位作用。 ) i$ q! C+ A) u8 N" }; d

   2 操作过程

   1 d3 t: R# x3 f

   2 }* F- t/ {8 Q6 C% J
   1. 首先使刀杆5随立钻主轴刀柄1下降，并进入已加工的盲孔内，直至刀杆端部的定位球头10与盲孔底部锥面(118°)相接触。 ( W0 T: R/ U- }' g( f2 e1 n4 t
   2. 使刀柄继续下降，直至刀柄尾端斜面压靠在活动刀头6的斜面上，压迫活动刀头向外伸出，切削加工内锥面。此时下锁紧螺母4控制刀柄下降的位置，即控制活动刀头的伸出量，保证内锥面的加工质量。锥面的加工质量。

8 a# x) N T2 y4 v ^

123无心磨

能保证什么精度

zxq0220

只能针对这种尺寸的盲孔，要是通孔或毛坯孔就不行了。
