ZJK7532A-3型数控铣钻床编程及机床操作综合示例(上)

[复制链接]
发表于 2010-10-22 08:31:19 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
在这里我们将学习使用Mastercam分析和设计一个工件,以及如何在数控铣床上进行加工。
" j7 n# _" _. z+ c1 B4 y
Mastercam是基于微机平台的CAD/CAM集成系统,侧重于数控加工编程,其曲线、曲面设计功能是为数控加工编程服务的,具有2~5坐标数控铣削加工编程能力、线切割加工编程能力和车削加工编程能力,在模具制造业中的应用十分广泛,本节通过一个示例来介绍Mastercam的使用及数控机床的操作。
5 |8 U% g- g0 O2 q. _+ v+ F

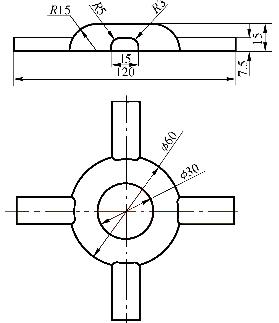

对图1的工件尺寸进行设计的过程如下:
( M3 N& h# |/ ^. Y1 w
' W, w; x( H9 ^
图1 零件图
9 F3 Z! Q6 R L8 N
1、几何造型
3 i q! W# T. I: d: a+ R% a7 F' S; L, W
1)在主功能区依次单击F档案、W开启新档,新建一个文件;
" O2 V r; `; H+ m! x
2)在工具栏中单击 ,将视角和构图面都设为俯视图;
* J# Q2 L1 F1 J+ n
3)在主功能区依次单击C绘图、A圆弧、R点半径圆,输入中心点座标“0,0”,半径“15”,结果如图2所示;
0 E" M- |9 M9 p- p; a
6 f( L* ~) [0 W) ]. C" N
图2
5 T4 ?5 i& e: e4 b3 X9 j
4)在子功能区单击Z:0.000,输入Z轴深度“-15”;
+ u* |% q; P; y, i7 ]* y+ F X' ?/ g
        5)输入中心点座标“0,0”,半径“30” ,结果如图3所示;
6 a6 g! N- A# ?, T: {
5 {) @/ H7 ]" [4 U$ r6 C- a
图3
, ?& N' ~) S* m g. c
6)在工具栏中单击 ,将视角设为前视图,构图面设为空间绘图;
- t. D8 \" n' I* c
7)单击回主功能表,在主功能区依次单击C绘图、A圆弧、E两点画弧,用抓点模式U四等分位抓点,输入半径“15”,如图4;
+ j- I! X, w6 N$ t4 P: {
. D& ?! r# C4 v" R& g; t/ {0 Z
图4
9 A& T4 D7 s/ z& D1 L2 m" g
8)在工具栏中单击,将视角和构图面都设为前视图;
% x8 w& R1 V2 E9 ]) H" l0 F
9)在子功能区单击Z:-15.000,输入Z轴深度“60”;
/ y) r; v; l8 V: \: ]/ H
10)单击回主功能表,依次单击C绘图、R矩形、C中心点,输入中心点座标“0,-15”,宽度“15”,高度“15”,如图5;
& n' {. n& Q0 A' k/ {& b
8 X6 R9 Y+ X6 }7 u4 j" ^
图5
- @4 Y! M7 t; D9 U; K
11)单击回主功能表,依次单击M修整、B打断、2两断,把矩形的两条竖边在中点处打断;
$ C: _" z3 E; _" {# ~: ~ t/ y) j
12)单击回主功能表,依次单击D删除、O仅某图素、L线,把矩形的两条竖边的下半段和底边删除,如图6;
2 K4 S/ t" y# G# t1 ~
6 ]& z+ J/ ^! x, n L6 c
图6
: ?0 [9 H1 j! L$ g9 j9 m
13)单击回主功能表,依次单击C绘图、F倒圆角、R半径值,输入“5”,把矩形的左上角倒圆角,如图7,输入“3”,把矩形的右上角倒圆角,如图8;
# Q; Y i- L8 C
: ~: K6 B' [9 z& N
图7                        图8
4 ~; |, p$ L% @
14)在子功能区单击Z:60.000,输入Z轴深度“23”;
4 L' C% f" \' M* @
15)重复10)至13)步骤;
, ?* ~" N, C$ m
16)在子功能区单击Z:23.000,输入Z轴深度“-23”;
9 A6 N7 G8 V! f3 {+ v' q# r
17)重复10)至13)步骤;
2 R* g Z! @1 w7 @' \3 s
18)在子功能区单击Z:-23.000,输入Z轴深度“-60”;
( B: b2 }8 P& B& U7 j
19)重复10)至13)步骤;
" z4 V7 s/ u9 I: d8 \1 n$ `
20)在工具栏中单击 ,将视角设为等角视图,结果如图9;
9 ^: j; D; K2 |/ S
! m" @3 W+ e6 }9 u, R1 e
图9
: Y6 p2 p$ U: Y
21)在工具栏中单击 ,将视角和构图面都设为侧视图;
% ~; D( z- p& P7 Y1 c- v0 o
22)在子功能区单击Z:-60.000,输入Z轴深度“60”;
2 y) j ^5 E5 V
23)重复10)至13)步骤;
$ z5 x) _0 \ N! m
24)在子功能区单击Z:60.000,输入Z轴深度“23”;
# G% M; d2 A9 ?1 @- J- o1 K
25)重复10)至13)步骤;
( Z! `( `$ T7 _! A/ F3 N% X
26)在子功能区单击Z:23.000,输入Z轴深度“-23”;
$ m8 a2 L+ u" W4 E' N1 B/ O) e
27)重复10)至13)步骤;
: ]5 X& ]; _9 A- s8 h
28)在子功能区单击Z:-23.000,输入Z轴深度“-60”;
; H+ g+ I& D' M' X' x x
29)重复10)至13)步骤;
/ ^$ c k/ [) A. q3 p% y# i
30)在工具栏中单击 ,将视角设为等角视图,结果如图10;
8 V+ L0 z8 N9 ~2 o$ F
! ] V" C. c8 r% R9 [2 ^" j7 |
图10
: l5 Z5 W! F) u6 f
31)在工具栏中单击 ,将构图面设为空间绘图;
& h* T5 m* f1 i$ v3 `- q
32)单击回主功能表,依次单击C绘图、L线、E任意线段,分别连接各端点,如图11;
! O8 B" @, V" O( M5 u
$ v8 A/ Y. k: N5 y$ ]
图11
