拜求斜度接R角的公式具体怎么算工件的摆放谢谢

s915586690 · 发表于 2010-10-22 23:24:01

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

各位大大们具体点谢谢

吸血鬼 · 发表于 2018-3-28 20:32:24

这个问题只要你愿意画图，然后自己用三角函数就能看懂

三个志 · 发表于 2014-2-28 23:10:38

呵呵，不懂

鸿泰 · 发表于 2010-10-23 10:29:36

学徒,学习中

xieshihua · 发表于 2010-10-23 18:38:28

我也学徒，不过我师傅教我了
R-sin(90-X)xR
X代表斜度90是90度！手机打字没那么多特殊符号，呵呵，大概就行了！另外，哪里需要磨床师傅，给我介绍下哈！

ZHANGCHU163 · 发表于 2010-10-23 21:06:13

怎么说你,你连图也不画一个,说给你呀你待会又不知道我说的角度具体是那一个,圆弧的高度H=R(1-COSA),呵呵,
R指圆弧的半径,A指的斜度角度,工件斜度先做好,打好圆弧砂轮,工件平摆好,上下对好刀下到尺寸,前后往里进,不要到位,取下测量,有信心就直接搞到位,没信心就多测两次,这样你能明白了吗?

s915586690 · 发表于 2010-10-24 00:24:37

本帖最后由 s915586690 于 2010-10-24 00:35 编辑

回复 4# ZHANGCHU163

H=(1-cos@) @是R角的角吧那么公式算出来的是不是下(刀)多少呢要是是的话那么又进(刀)多少呢？还有就一个公式就行了吗立着放跟平着放的算法一样吗可能问题多了些哈我不是很懂的我是做圆件的2.5年了现在励志要搞好斜度接R 希望不怜赐教拜谢了

s915586690 · 发表于 2010-10-24 00:42:26

怎么说你,你连图也不画一个,说给你呀你待会又不知道我说的角度具体是那一个,圆弧的高度H=R(1-COSA),呵呵,
5 c5 u4 a8 |& o# F! G4 P...8 I$ e* Y7 _0 W( ~& y6 t. g
ZHANGCHU163 发表于 2010-10-23 21:06

- e6 M9 s3 c _0 ~$ ?
登录/注册后可看大图

H=(1-COS@) 中的@是斜度的R吗公式算出来的是不是下（刀）多少呢就只要一个公式就能摸出来了吗

panhuiq · 发表于 2010-10-24 05:34:28

回复 1# s915586690

砂轮的打法和工件有对应的关系，没有图不好说明即使公式H=R*(1-sinA),A也是按图纸来的

s915586690 · 发表于 2010-10-24 07:16:23

回复 7# panhuiq

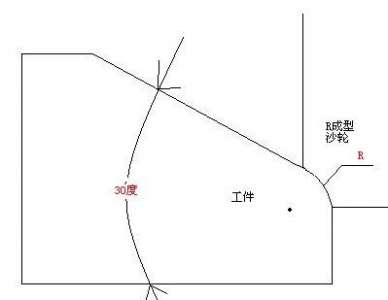

那么你看下这图躺着磨得是侯A是30 还是60啊立着呢

s915586690 · 发表于 2010-10-24 07:24:19

本帖最后由 s915586690 于 2010-10-24 07:26 编辑

回复 s915586690 % @/ j6 r; G. f, H/ l5 g* O

9 T/ a# ~" g( i$ z2 I4 T4 R* R7 p3 [4 i* I* r4 a! b0 v
砂轮的打法和工件有对应的关系，没有图不好说明即使公式H=R*(1-sinA),A也是按图 ...# a! ^; q5 d& Q" N- ?7 m
panhuiq 发表于 2010-10-24 05:34
$ T4 v6 i: N- W0 Q' {5 Y

登录/注册后可看大图

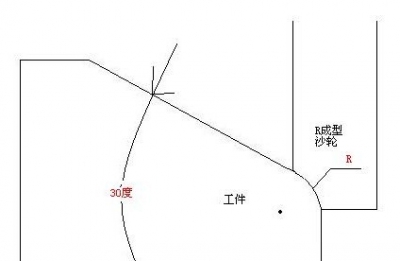

那么你看这个图图一是用30还是60呢图2呢有什么方法确认A是哪个数呢呢

ZHANGCHU163 · 发表于 2010-10-24 15:05:20

这种方法可以说是一种错误的接R方法,你成型砂轮根本不好打

ZHANGCHU163 · 发表于 2010-10-24 15:14:00

不好意思,我本来是要把你的第一个贴图复制然后做说明的,可是不会弄没有复制出来,比如你第一个图把工件换个面平躺,A角按60度算,砂轮打好后以砂轮底面在工件平面上对刀,上下下到位,砂轮外斜面方向进刀,中途测量一下再进刀不是蛮好吗,那有你第一个图那样摆放的呢,你那种成型砂轮画得出来修不出来不是吗?

ZHANGCHU163 · 发表于 2010-10-24 15:23:02

哎呀,今天脑袋有些短路不好意思,呵呵,上面说的你砂轮那样修不出来说错了,不同面进刀不一样就修出来了,只是那样确实不太好加工,想上面你回复我的那一览里面的两个图中第一个图换个向摆工件,A角就是60度

s915586690 · 发表于 2010-10-24 22:43:11

本帖最后由 s915586690 于 2010-10-24 23:09 编辑

8 O& V8 L. u+ [. s9 a! c5 H/ M: x
登录/注册后可看大图

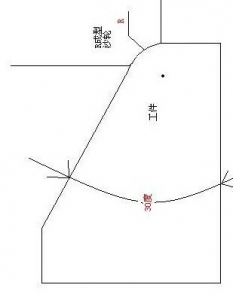

回复 12# ZHANGCHU163 是这个图吗这样就是60度是吧算出来的是下多少那么前后又进多少呢

ZHANGCHU163 · 发表于 2010-10-25 20:58:38

是这样的,算出来的就是你砂轮打多高的,同时也是你上下对刀后要下的量,前后进多少看测量数据,一般为防止接出台阶来,斜面接R时不主张一刀接到位,应该适当都留一点余量,用投影机测量后再装夹好,这是有信心的话可以直接把两个方向的尺寸到位.不过前后进刀有个大概尺寸,就是要小于tgA/2*R,明白吗.

s915586690 · 发表于 2010-10-25 22:40:03

回复 14# ZHANGCHU163

TG是什么啊 TG除2乘R吗

ZHANGCHU163 · 发表于 2010-10-26 20:47:29

TG是正切函数，A角度的一半的正切值乘以R
