三视图的第三角法和第一角法

gzwen · 发表于 2010-10-26 13:38:38

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

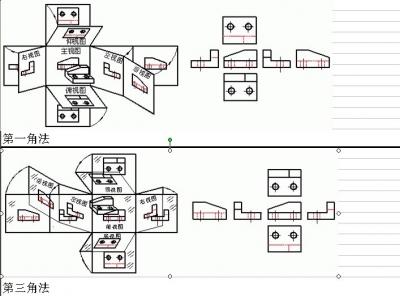

三视图的第三角法和第一角法划分：
一、第一角投影法
1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。亦称第一象限法。，
2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、右侧视图)而言，其右侧视图位於前视图之左侧，俯视固则位於前视图之正下方。
二.、第三角投影法
1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。
三视图组合为:前视图、上视圆及右侧视图，一般均以L字形或逆向L字形之方式排列於图纸上。
第一角画法和第三角画法的区别是视图摆放位置
第一角画法：左视图放右边，右视图放左边，上视图放下面，依此类推 .
第三角画法：左视图放左边，右视图放右边，上视图放上面，依此类推 .

binbin4310 · 发表于 2010-11-3 19:04:53

好,讲的透彻.

adgjj22 · 发表于 2010-11-3 19:25:57

又学习了，谢谢

feixiang · 发表于 2010-11-12 17:44:19

谢谢楼主的分享 :D

韦枫华 · 发表于 2011-3-6 19:29:02

谢谢楼主的分享，又学买了！

yanlaihong · 发表于 2011-4-5 22:39:08

说的好。。。有时间多看看了

每一次喊你 · 发表于 2011-6-18 22:20:47

干嘛搞那么复杂，统一起来不好吗.

liutao007 · 发表于 2011-6-18 22:35:08

版主应该加分给楼主！！！

960405898 · 发表于 2011-8-20 03:33:03

谢谢楼主讲述，受教了。

精工魔人 · 发表于 2012-3-28 18:55:27

可以嘛！！！

sjp3014159 · 发表于 2012-3-28 19:22:26

不同地区的画法不一样，有的地方用第一视角，有的地方用第三视角。我这边的模具老师有些用第一视角，有的用第三视角。做事时要非常小心，就怕一不小心搞反了

飞龙 · 发表于 2012-9-27 16:27:04

偶就遇到过这样的事，呵呵

未来有我 · 发表于 2012-12-17 21:04:29

飞龙发表于 2012-9-27 16:27
$ \7 Y& K3 d$ W& i, ^7 a' P' g, G% s

登录/注册后可看大图

8 b' V; i; P& }9 L! Z6 \) E偶就遇到过这样的事，呵呵

奥。。。原来如此文啊

gwabc · 发表于 2012-12-21 10:35:39

图纸上应该会标明哪个视角的，按视角做就行了。

有梦最美 · 发表于 2012-12-30 21:01:28

第一角画法：从这边看，视图放在另一边。
第三角画法：从哪边看，视图就放在哪一边。

laiba250718682 · 发表于 2013-10-9 11:34:45

不错，看了一遍觉得很到位
