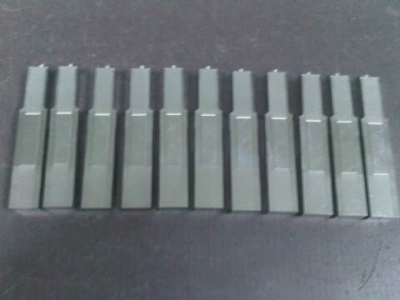

磨削方带圆1

金属狂人 · 发表于 2010-10-27 00:43:42

您需要登录才可以下载或查看，没有账号？注册会员

×

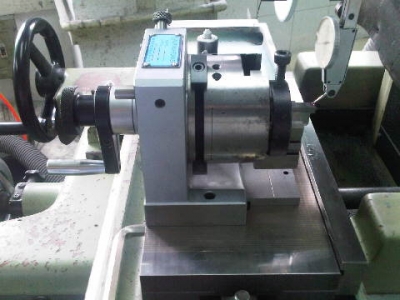

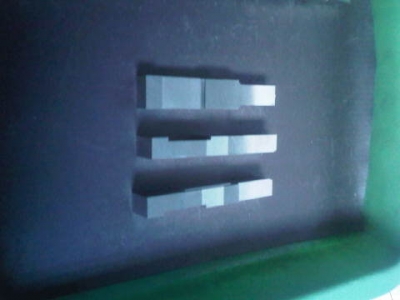

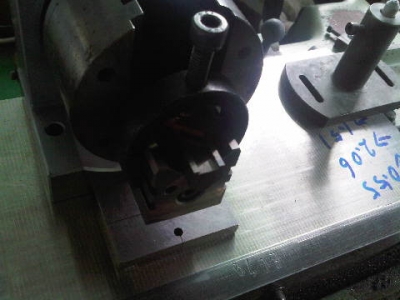

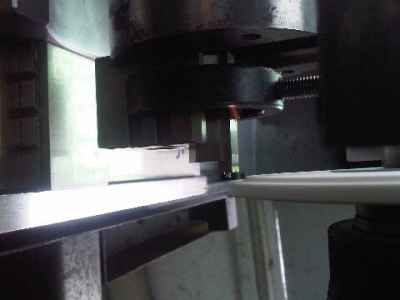

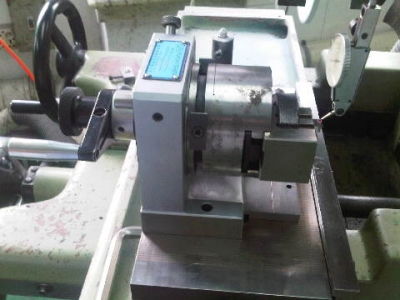

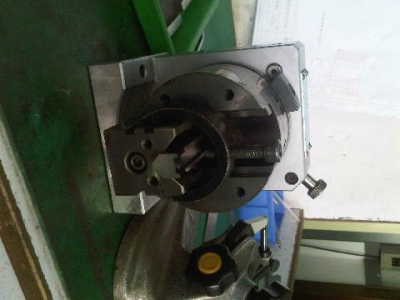

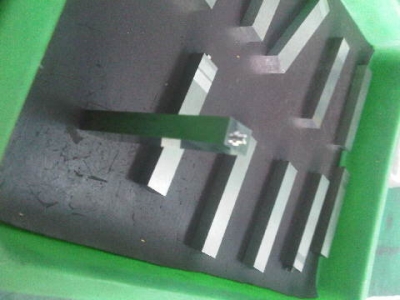

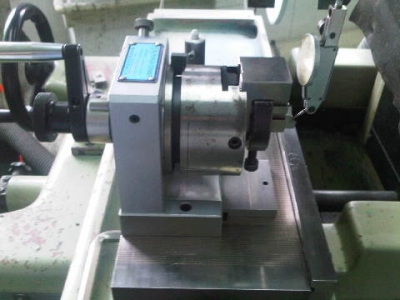

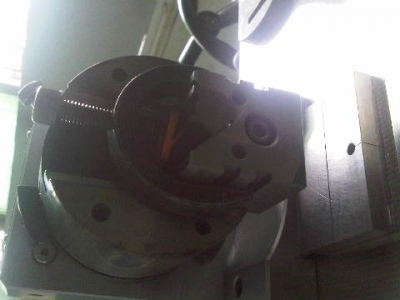

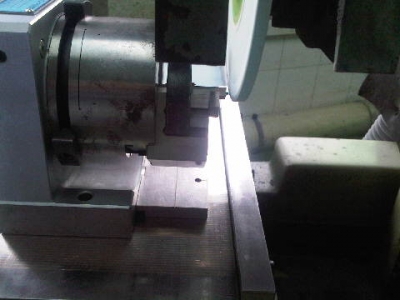

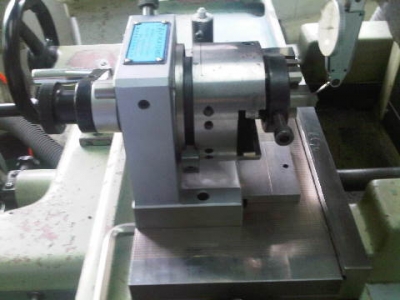

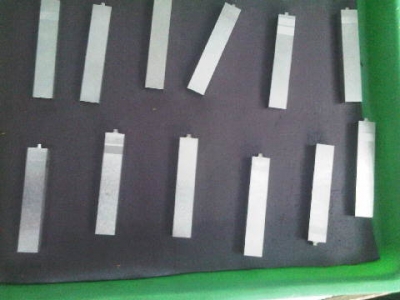

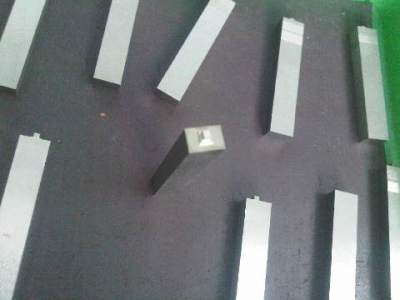

步骤见图
不明发帖

feiyuncai520 · 发表于 2010-10-27 06:04:55

发现个问题，狂人兄的机台比较旧，:D开玩笑的啊，旧机台在你手上也能发挥效果，欣赏了

磨床学者 · 发表于 2010-10-27 07:13:07

可怜啊，手机上面看不清图，等我电脑上仔细看看，顶狂人，帖子很详细…

3363144 · 发表于 2010-10-27 14:59:03

很详细~~很好谢谢了:loveliness:

金属狂人 · 发表于 2010-10-28 23:11:30

我用的是翻新机--

haohao · 发表于 2010-10-29 00:16:08

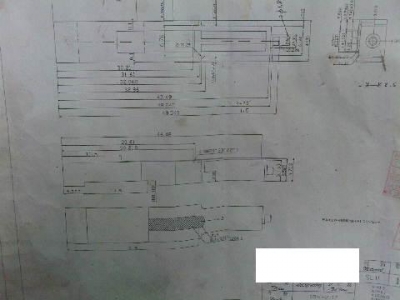

不错，我做过类似的，不错治具没你做的好，你把你那工件上个CAD档么，照片看不太清楚！

好男人GOOD · 发表于 2010-10-29 14:31:53

这是镶件，很好！我经常做，关键在校表，其他没啥！！

成型高手 · 发表于 2010-10-31 10:32:56

狂人师傅，请教一个问题，如果这是一个批量的单，700多个以上，你做的治具能保证每一个工件的对称度0.01，即方件的对称中心线与圆的轴线之间的同心度0.01呢，还是一个一个的打表啊，治具的槽宽与工件之间0.01的配合度就能保证同心度0.01吗:handshake

成型高手 · 发表于 2010-10-31 10:40:28

:handshake还有一就是经常遇到的工艺问题，就是先磨方的还是先磨圆的部分，能不能全部用车床开圆件的料，再来做方件的部分，哪个工艺更好

刘国军 · 发表于 2014-5-14 14:44:06

越做要学的东西越外

吸血鬼 · 发表于 2018-3-22 22:40:07

66666，这个治具我一直很想看到实图，原来是这样，最近正好碰到类似的。非常感谢狂人师傅的分享~
