主轴怎么校正？

王中佳 · 发表于 2010-10-28 22:08:59

您需要登录才可以下载或查看，没有账号？注册会员

×

这台机MT1040A怎么主轴的间隙大0，06左右，想校正一下，把主轴打开了，一看傻眼了弄不明白，拍了几张图片，让同仁帮我出出注意！怎么样校正主轴？谢谢啦！

玉环123456789 · 发表于 2010-10-29 07:36:45

调的是那3个螺栓。上面的盖子不用打开。你可以看下论坛里有怎么调

玉环123456789 · 发表于 2010-10-29 07:37:16

前后3个螺栓。

徐志国 · 发表于 2010-10-29 11:05:31

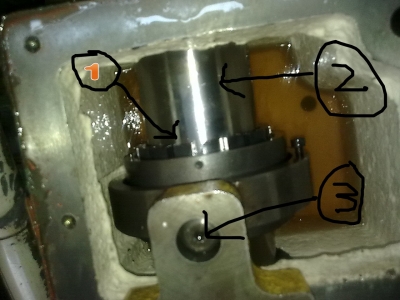

你好，你发的图中，1是调整轴向间隙用的，2是主轴，3是主轴轴向的一个调心装置，不用动的。
第二张图有三个螺钉，中间一个是调整间隙的，如果是三片轴瓦的，那两个是工艺孔，不要动的。

徐志国 · 发表于 2010-10-29 11:06:07

再发一点图片过来，看看可不可分析一下。

jingmimopei · 发表于 2010-10-30 21:54:17

顶学习了

海豹顾 · 发表于 2010-11-5 10:13:01

图片太少了。

查无此人 · 发表于 2010-11-5 12:10:21

不知道你解决了这个问题没有。我建议这个地方最好还是找有经验的人来调，你在一旁观看就可以了。因为调得太紧或者调不平衡都是问题。关键几个键的平衡要小心。
