钨钢走R+方带圆实例过程

 荐  火.. [复制链接]
发表于 2010-11-8 14:21:30 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
有不明之处请指出
+ \/ W. y) @# D! z8 p: w3 v' q( K: ?  g5 O& B
有不懂之处请提出
. ?& x! P. ?4 X) q8 }6 V, x6 A0 K) D' t7 y+ G) w2 x5 R9 i
有不如之处请指点
, P, ~6 P3 i) _6 E% i, q( ~* P. R7 h6 R5 W% O
谢谢
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

魍氓
发表于 2013-7-28 12:58:32 | 显示全部楼层
李晓伟 发表于 2013-6-19 21:54/ X/ l6 H+ o- Y2 l; ^# j! c
狂人师傅能不能叫走r的方法教我们一下啊，拍几张一至五的走圆弧发表一下也行啊
/ q# H$ m! N/ r; N) i7 ^, _
那个走r 的方式  一般都用的是6  是内r   是从上向下走的   M' u  ]% \, S3 p' |* G
  5是冲下往上走的& {0 c- j/ P5 }& F' m  y
一般那些都很少用  的 ' i% C+ c# j+ \
回复 支持 反对

使用道具 举报

魍氓
发表于 2013-7-28 12:55:38 | 显示全部楼层
lqg 发表于 2010-11-11 19:46) b/ W' [. s7 j1 M; s
用铜修斜度怎么样
5 T2 x6 C% Q$ |: W  F
那必须可以
$ I% {* i- `8 W! Z4 T  R5 A找个○10的铜棒塞到斜度器上  就可以了 6 U% v. X4 a% ]6 E7 u% W# n

/ i3 w) [2 D( v7 Q# w+ ^
回复 支持 反对

使用道具 举报

发表于 2018-2-23 01:52:14 | 显示全部楼层
非常感谢狂人师傅的分享                % B' U! U! I6 V  q2 r
学习中
回复 支持 反对

使用道具 举报

发表于 2010-11-8 17:37:08 | 显示全部楼层

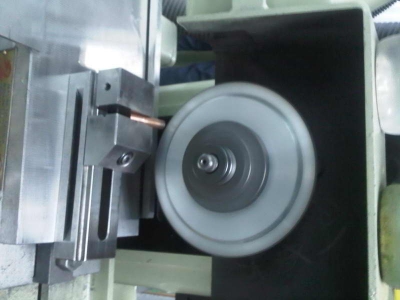

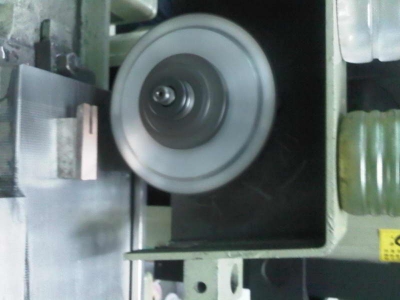

我看你用铜修砂轮侧面8 L. ^1 j; j1 l2 }
能修平吗
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-9 09:59:15 | 显示全部楼层
回复 fanxiaoyu 的帖子
+ h8 C& b. ~. u# s" i3 H1 \
8 f; `  N1 W5 p不单止可以
( n  u( T; p1 H0 Q+ |( t

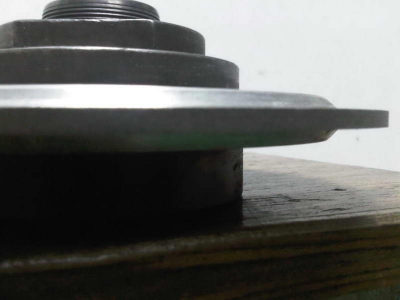

7 P  B2 |6 D0 G1 P还可以把超硬砂轮修成超薄刻槽砂轮
% V- u2 [- O9 ]! |$ V  o

点评

颠峰的魔
用什么材质修啊？请教  详情 回复 发表于 2013-6-20 09:44
回复 支持 反对

使用道具 举报

发表于 2010-11-9 20:28:36 | 显示全部楼层
请教你开始使用的宽砂轮的密度多少
回复 支持 反对

使用道具 举报

发表于 2010-11-10 20:37:56 | 显示全部楼层
回复 金属狂人 的帖子
3 L3 r+ l$ V1 X
8 ~. K3 Q& p1 ~! |0 k( M* C$ A呵呵,你用铜棒能把SDC砂轮修成超薄砂轮,不得不说你超牛了.
回复 支持 反对

使用道具 举报

feixiang
发表于 2010-11-11 10:19:25 | 显示全部楼层
砂轮能修成那样吗  不还修吧
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-11-11 11:45:06 | 显示全部楼层

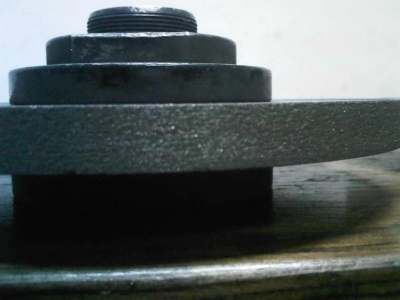

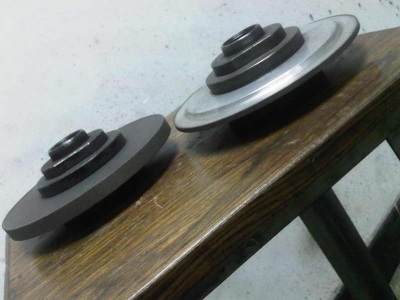

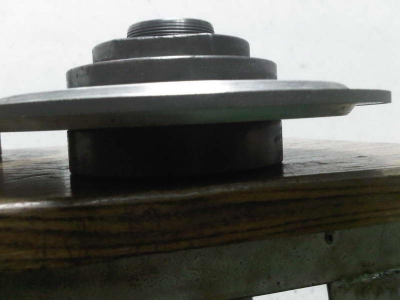

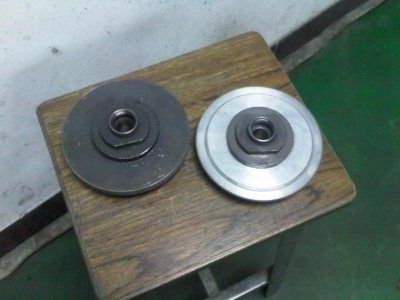

上面一共用拉三种砂轮7 D9 E% ]7 D6 r

- T) B6 d( n4 Z! V( ?你问的应该是粒度( w1 Z' w! X# n! P* r  i
+ \5 A0 T" S+ M* ?0 O
分别是& E" y! p! d( E1 F( _* o
150#  400#  600#
回复 支持 反对

使用道具 举报

lqg
发表于 2010-11-11 19:46:29 | 显示全部楼层
用铜修斜度怎么样

点评

魍氓
那必须可以 找个○10的铜棒塞到斜度器上 就可以了  详情 回复 发表于 2013-7-28 12:55
回复 支持 反对

使用道具 举报

发表于 2010-11-11 19:53:12 | 显示全部楼层
狂兄, P1 b3 A7 h3 J8 x- ^. a5 O2 D
能不数显走R的方法发表一下吗  I6 j! ]9 j- I! z
详细点哦
回复 支持 反对

使用道具 举报

发表于 2010-11-15 19:20:57 | 显示全部楼层
非常感谢狂人师傅，昨天用数显做出了凸凹R。
回复 支持 反对

使用道具 举报

发表于 2010-11-16 21:55:21 | 显示全部楼层

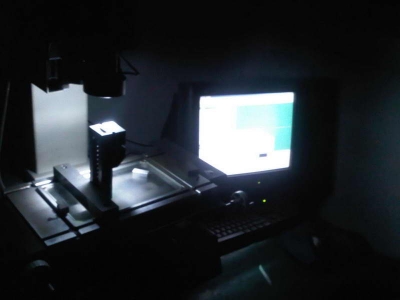

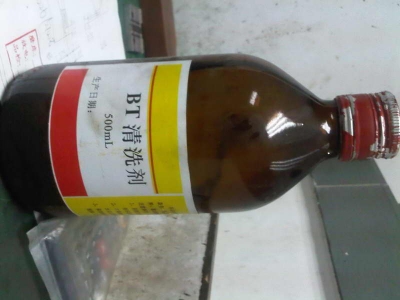

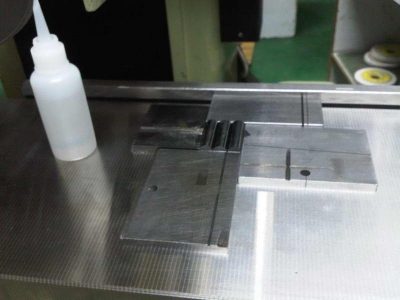

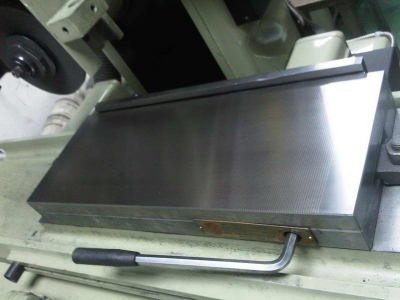

有几个问题 1前面你用的是502胶水。那么怎么保证开始的加工精度？前面的是粗淘？2第16张图片上面的那东西是什么？有什么作用？3BT清洗剂是什么东西？什么作用？洗502的？4 外摆时候如何保证长度精度？或者是长度方向不重要（看见外摆好象没用502，不怕飞？）5磁台很漂亮无划痕，新修的还是保养的？保养的又是如果保养成这样:$6打表的是尼康，那台3坐标是什么？7手很干净，指甲里无污垢。。。怎么保养的:lol
回复 支持 反对

使用道具 举报

发表于 2010-11-16 22:18:11 | 显示全部楼层
          你的挡快不是很好                砂轮的摆放不怎么正确                     做这个角度没有必要这样做包括量工件的时候很危险啊
, K9 n; l( b' _& u9 F# Z+ Y6 n( P2 t
回复 支持 反对

使用道具 举报

发表于 2010-11-16 22:26:33 | 显示全部楼层

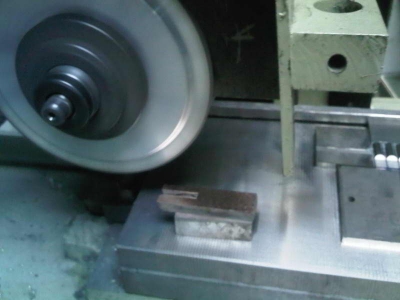

第16张那小东西是底部修刀，上面一层是铜块，用来修砂轮的，下面是铁，用胶水把它们粘在一起。
回复 支持 反对

使用道具 举报

发表于 2010-11-16 22:29:13 | 显示全部楼层
请问用这个方法修砂轮能清角到3条以内嘛？
回复 支持 反对

使用道具 举报

haohao
发表于 2010-11-16 23:33:10 | 显示全部楼层
本帖最后由 haohao 于 2010-11-16 23:39 编辑
$ F$ H+ G/ T+ s' S
7 a( P: s9 w6 U  F) S回复 金属狂人 的帖子) p9 x; J4 u2 u6 c7 x

- t5 G/ G8 o1 p+ p6 R高人，见识了!请教你几个问题：
: @/ G) i( v/ C. o6 L, T8 k! @1。能说下你是怎么用铜棒把砂轮的侧面修平的么？有什么要点？紧挨着磨料层有个过渡层，跟磨料层是一样平的，有时甚至还有突出来一点， 请问怎么挂掉铝材的过渡层，我听别人说用钨钢刀柄可以，我试了一次也不好刮啊！
& D! O& ~* R9 B! p2 k/ Q2。R走程式时砂轮是普通的磨平面砂轮的自然R角还是专门的R角砂轮，如果是砂轮的自然R角，要是不是规则的四分之一的圆弧，该怎么办？8 M) d: l: J& F8 b3 |6 @
3。看你都是一个一个面加工到位的，每个面余量都不少啊，加工后面的时前面的面会有一点变形么？另外，加工一个面就得换三次砂轮，蛮烦琐的啊 ，方便说一下你一共花了多长时间么？
6 A/ {9 m7 v. u6 G: w3 q. C7 M; w     我一直都做白钢，钨钢做的很少，还希望得到你的指点！不甚感激！
' }' [0 D$ I, Z7 D* c1 [% i. i* {- Q4 g' U8 C8 ^
回复 支持 反对

使用道具 举报

发表于 2010-11-17 17:47:10 | 显示全部楼层
看那工件就知道R角的要求是不高的哈，看上去圆滑过渡就行啦。。。拉坐标很快的哈。。。。。。。。。。。。。
回复 支持 反对

使用道具 举报
