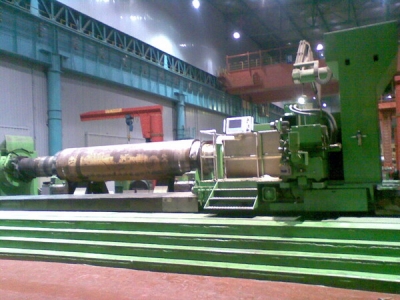

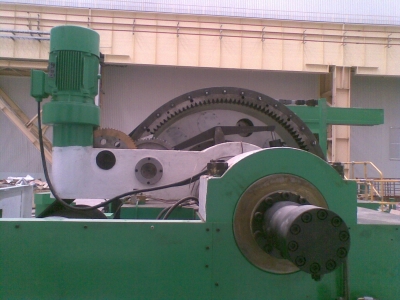

赫克力斯与华辰MK84200头架

大少爷 · 发表于 2010-11-19 22:16:09

您需要登录才可以下载或查看，没有账号？注册会员

×

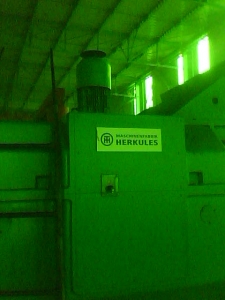

赫克力斯

华辰MK84200

赫克力斯

磨床维修 · 发表于 2011-1-19 00:03:07

好大啊,请问这是轧辊磨床吗?

supermanorcs · 发表于 2011-1-19 09:39:05

这当然是轧辊磨床啊！而且头架里还配有辅助起动装置，一般MK84160重型以上规格都有！电机和头架传动用的是什么皮带，看的不像窄V带啊？

数控轧辊磨床 · 发表于 2011-1-19 23:08:13

没中心孔的轧辊对中方法能介绍下吗？

maomao · 发表于 2011-1-20 11:28:48

一般磨床的数控程序里就带有做对中的程序。没有的话就自己用千分表做。

大少爷 · 发表于 2011-1-21 18:06:58

回复磨床维修的帖子

是轧辊磨床呀.

大少爷 · 发表于 2011-1-21 18:09:48

回复数控轧辊磨床的帖子

做支撑的是托瓦,大辊的都是用静压中心架.
精度在安装的时候就调好了.
磨削前,轧辊在磨床上只需要尾架侧的电机微调就好了.

sheriffliu · 发表于 2011-5-17 14:58:38

赫克里斯早期的磨床，头架带有辅助起动电机，现在已经没有这种形式的了。
对于没有中心顶尖的磨床，一般都是将轴颈托架预调到大致的位置，然后再轧辊放到上面后，再进行精调。用床子里面的对中程序或千分表，Ｚ轴来回走动。

大少爷 · 发表于 2011-5-17 17:05:32

回复 sheriffliu 的帖子

这台轧辊磨床磨得工件很大，很重。
是用在5米板材线的。
支承辊的辊面外形尺寸：4800mm*2300mm,在加上装油膜轴承的辊径位置，整根有11米左右的长度。

mhml · 发表于 2012-9-28 00:31:48

数控轧辊磨床发表于 2011-1-19 23:08
" |) \- k4 p# F- j

登录/注册后可看大图
. Z% U; Z& D, P a' r- \3 r
没中心孔的轧辊对中方法能介绍下吗？

何必对中，打表校正就可以了
