有谁能指教下这个东东是干什么用的

going · 发表于 2010-11-21 10:24:02

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

jiangguosong · 发表于 2014-2-10 15:48:10

谢谢楼主及大师们的分享了，见识了！{:soso_e181:}{:soso_e179:}{:soso_e100:}

xu198606 · 发表于 2014-2-22 21:47:01

机床精度不给力的话听震器就有它的用武之地

messi · 发表于 2014-3-25 15:01:38

长见识了，顶起。

金属狂人 · 发表于 2010-11-21 10:54:44

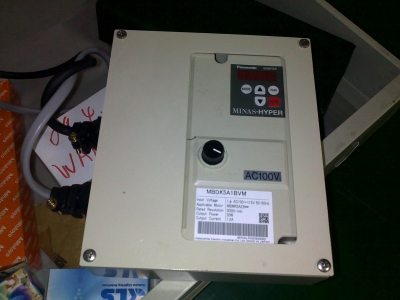

图1像是个变频器
图2应该是个GC休整轮
图3不确定
加起来
应该是一套修超硬砂轮的装置！
用法应该比较简单！

金属狂人 · 发表于 2010-11-21 10:55:56

图3又看拉下，像是功放

going · 发表于 2010-11-21 11:00:11

回复金属狂人的帖子

跟WEIDA2500SP,一起的，目前全新状态，可机床都用了五年了，我们没人知道那是干嘛的，也不知道怎么用，

going · 发表于 2010-11-21 11:01:36

回复金属狂人的帖子

弱弱的问一下，GC休整轮中的GC是神马意思......

大道至简 · 发表于 2010-11-21 14:28:22

砂轮修整器！PG专用、走圆弧······

going · 发表于 2010-11-21 16:18:14

回复大道至简的帖子

怎么走圆弧？怎么用？

fanchuan · 发表于 2010-11-21 21:46:21

我知道图3 做什么用的

going · 发表于 2010-11-21 22:13:37

回复 fanchuan 的帖子

做神马的？怎么用？

金属狂人 · 发表于 2010-11-22 04:23:34

图3我想是对刀用的声音功放
图1图2是修砂轮用的GC砂轮轮休整器

fanchuan · 发表于 2010-11-22 20:56:25

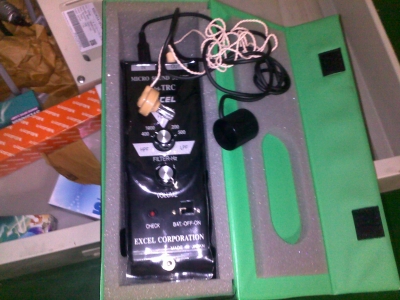

就是对刀听声音的，把那个吸磁的地方吸附在装夹零件的磁台上，加工时，当砂轮碰到零件后，
耳机能听到摩擦的声音，频率可以调节。一般手动加工可以用到，普遍来讲没多的的用途！！

光磨小许 · 发表于 2010-11-23 02:03:20

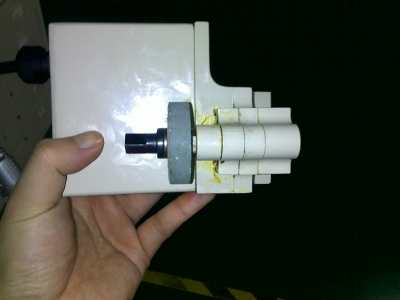

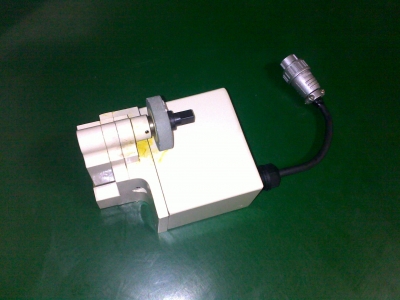

图一图二应该是要连接在一起使用的，图一的变频器可以调整转速，变频器的插头可以直接插入机器面板上有一个相对应的插孔取电。具体的使用方法三言三语也跟你说不清楚，简单点说，首先肯定是通上电让他转起来，然后把PG主轴上装的砂轮对上去修整，两个都相互转动，方法正确的话效果会比只有砂轮转砂条不动的效果要好，圆形的也有助于砂轮头部的R角成形。GC 也就是一种砂粒的结构，好比如CBN SDC 一样、、
最后一张图就是一个简易形的听震器，楼上已有正解，当你不确定刀有没有碰到工件的时候会用上他就会有帮助的

caizhaohe · 发表于 2010-12-9 22:13:02

图三是听声音的！WAIDA机器用的比较多！黑色的吸在夹具上！有儿机连接！黄军比较喜欢用，一般用于做看不见的地方！连接器方面的零件和用色笔的道理是一样的。一个是看，后者是听声音。

ZJW8023 · 发表于 2010-12-10 23:46:00

同上，前两个上砂轮修整用的

*钢铁侠* · 发表于 2010-12-13 12:20:28

:)    开眼了。。。。。。真是什么东西都有啊    可是在哪里去找用的上这样精良装备的公司呢？          现在都是些小  没  深功的公司多上班做的都没劲。。。。。。。
谁搞最精密的加工搞研究搞突破一样的发展
我来上班来研发工作  2年。。。。。

qiujh8812 · 发表于 2010-12-19 20:05:11

砂轮修整器！PG专用、走圆弧。第一张是调速器，第二三张是砂轮修整器，第四张是砂轮接触是用确认的
