又一个复合角，高手进来看看

于都人 · 发表于 2010-12-1 19:49:14

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由于都人于 2010-12-2 08:44 编辑

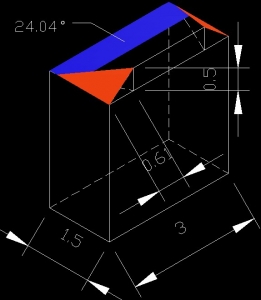

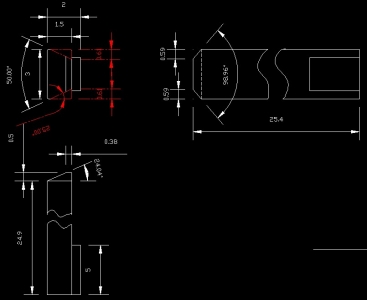

我想了一天也没有想出来，帮忙算算，关键是在25°那里红色的角怎么磨。拜托各位师傅看清楚再发言，谢谢

大魔 · 发表于 2010-12-1 20:34:01

这也叫复合角度吗？

光磨小许 · 发表于 2010-12-1 20:37:45

本帖最后由光磨小许于 2010-12-1 20:39 编辑

楼主这一天都想什么去了？:D，低手飘过！

于都人 · 发表于 2010-12-2 06:20:53

于都人发表于 2010-12-1 19:49

' t( s( q5 z) @; w( L9 u @
登录/注册后可看大图
$ s$ M& a' C* }
我想了一天也没有想出来，帮忙算算

各位要先把图看清楚，25°那个角度

于都人 · 发表于 2010-12-2 06:33:56

回复大魔的帖子

你还没有看懂那几个斜度，再仔细看看

andyzbw · 发表于 2010-12-2 08:23:56

这是复合角吗？

屠礼明 · 发表于 2010-12-5 15:16:38

搞笑，你不恍然大悟，我就要大吃一惊了

于都人 · 发表于 2010-12-5 15:54:38

难道我的右视图搞错了？我再去厂里把图纸找来核对一下，先谢过大家了

AAAA爱莉雅 · 发表于 2012-6-13 23:58:31

红色角度是39.34度，工件摆25度。

日月木木彡 · 发表于 2012-6-14 08:38:53

这么简单，这也是一种复合角度，正弦台摆一角度，砂轮再修一个角度

要摸床 · 发表于 2012-8-9 17:17:26

没看出来. 藐视全是单一的

完美谢幕 · 发表于 2012-12-10 22:29:49

你的三视图和立体图对不上按哪个图都很简单

HJHJ108 · 发表于 2012-12-10 22:39:55

不是复合角

未来有我 · 发表于 2012-12-10 23:26:33

HJHJ108 发表于 2012-12-10 22:39

5 O! J. q& D) S: Z# M# M) ]1 E& l
登录/注册后可看大图

# j. ^& U* L$ g& v7 W) b0 c. y5 V不是复合角

这是复合胶吗

金属狂人 · 发表于 2012-12-11 01:25:15

算是复合角，但图纸上俯视图有一条斜线不可理，在平磨上的立体平面上是无法形成。检查图档是否转换出错。

吸血鬼 · 发表于 2018-4-20 19:31:49

.............我看的晕晕的，低手路过
