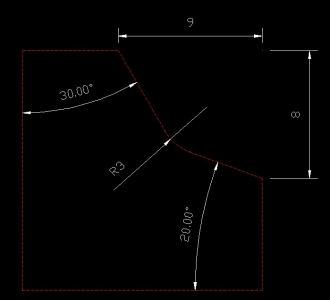

[求助] 两个斜度一个R,困了我好久的东西,请高手赐教

 火... [复制链接]
发表于 2010-12-1 19:59:41 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
一步可以成型吗?怎么修砂轮,又该怎么对刀
2 ~$ Z8 o. q; m3 c2 C9 n# ]- {% V6 z
发表于 2018-3-1 22:51:21 | 显示全部楼层
前面各位前辈说了好几个办法,必须赞一个
4 b* c2 l0 f) A: I" H6 w% y谢谢分享
发表于 2015-4-1 19:13:16 | 显示全部楼层
学习的{:soso_e142:}
发表于 2010-12-1 20:11:50 | 显示全部楼层
如果公差大就用油石打打好嘞!
发表于 2010-12-1 20:28:51 | 显示全部楼层
可以一次到位的,先修好 角度R器摆30  和  20度垫3的 R对刀修 就好了
发表于 2010-12-1 20:45:10 | 显示全部楼层
拉圆弧中心
发表于 2010-12-1 21:23:02 | 显示全部楼层
Y=[(cos20°×L)÷cos(20°+30°)]×sin 30°
6 {- f( f/ f$ m  c& `' DX=[(cos20°×L)÷cos(20°+30°)]×cos30°
发表于 2010-12-1 21:52:51 | 显示全部楼层
本帖最后由 bibby497 于 2010-12-1 21:53 编辑 - _7 I1 b" k, A" _9 V: _
% u" @6 U5 Y7 c9 _; X. q* o! a
5楼的师傅怎么得出这个公式的?:o        学习中!ing……
发表于 2010-12-1 21:59:04 | 显示全部楼层
本帖最后由 hehaifeng 于 2010-12-1 22:01 编辑 4 S$ w/ v: C' P, `) _' h. Q
" u: w$ G! x* P) O  i
打成型砂轮,先20度碰刀,xy归零,再x不动,前后摇碰30度斜面,得出一个数取为L值。  k0 ?) K1 b# i/ z0 u
   进刀L*tan60/tan60-tan20
1 b5 \! f+ e% V" [1 h: m" y     下刀为   L*tan20*tan60/tan60-tan20
发表于 2010-12-1 22:16:13 | 显示全部楼层
论坛早就有资料啦% y5 @$ ~6 v8 {. m. f
' {) {) w/ Y. m& V
只是你没有去搜索而已
发表于 2010-12-3 11:15:44 | 显示全部楼层
还需要算吗,我靠,做了那么多就没有算过,先在砂轮上把两个斜面修出来,在R修正器上把这个圆弧调出来,再把R修正器调到20度,随便找个点,砂轮静碰,再把修正器调到30度,碰另外一个点,两个斜度点不停的调校,找他的中心点,有经验的两三次就找准了,知道怎么做的,他就是摇个一个礼拜磨床的都能做出来,现在的人都是什么技术啊,没法想象

点评

磨床是不算什么高技术的活,但你不也在做吗。  发表于 2011-4-3 23:23
方法很适用,但态度有点问题,有点洋洋得意的样子,做人还是谦虚点好  发表于 2011-1-9 12:58
你就觉得自己很不错吗? 你不停的调试找中心要多长时间?有没有把斜面碰凹的可能?精度又能达到多少?会算的话分别在两边斜度碰一点就能算出Y进多少,X进多少,那个方法好?  发表于 2010-12-7 00:46
无语  发表于 2010-12-5 14:47
懂还不够,求的是一个字要“精”!不过还是谢谢你的指点  发表于 2010-12-5 07:19
发表于 2010-12-4 22:43:53 | 显示全部楼层
回复 ty04001 的帖子) K) p8 l, L$ U0 J4 [$ d

: l9 O3 o) m) K高手,关键是找中心,我找不准,具体说明白点可以吗 $ A; |# m: x& \; Z( t
$ ~0 o4 Q( w1 `8 {5 q8 @
发表于 2010-12-4 22:46:24 | 显示全部楼层
具体我和你说,就是多次重复的对刀,找中心了
 楼主| 发表于 2010-12-5 07:23:12 | 显示全部楼层
谢谢各位兄弟师傅们的的指点
发表于 2010-12-7 14:58:58 | 显示全部楼层
R机两边摆斜度慢慢碰数就好了 碰到两边是零位就OK拉  多试两下就行了
- G! P1 S( E9 s
发表于 2010-12-8 01:19:36 | 显示全部楼层
这东西小其实没必要那么麻烦。。用正弦台摆个角度。。砂仁打一个角度接个R 不就可以了??

点评

好像也要找中心吧,导轨的运动方向和底部斜面不平行的哦,垫正弦台也没什么用。  发表于 2011-3-31 04:48
顶  发表于 2011-2-27 17:29
此方法不错。  发表于 2010-12-13 20:54
发表于 2010-12-9 21:07:09 | 显示全部楼层
回复 ty04001 的帖子9 |4 M! X# Z, Z2 ?5 |* C$ g) y6 {
+ Y7 D, H  V8 Z9 f/ S
请问你砂轮宽0.2两边是不同角度,在接一个0.1的R,你该怎么两边找中心呀???所以说要知道怎么去算!!

点评

有理,0。2的太小了  发表于 2011-3-13 18:07
说的在理。  发表于 2010-12-13 20:55
发表于 2010-12-9 21:43:47 | 显示全部楼层
牛人不少  学习了1 e! e6 o% i, G% y* r
