国外的旧床子，没有人会调试，只好我这个维修电工上马了，求助大家帮忙！

cdycba · 发表于 2010-12-7 09:16:58

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 cdycba 于 2010-12-7 09:36 编辑

首先出产品要求：目前分两种型号：1 ，毛坯外径为8.300mm，要求为8.039 正负3um，测量区域是5mm，2，毛坯外径为7.200mm，要求为7.039 正负3um，测量区域是5mm，

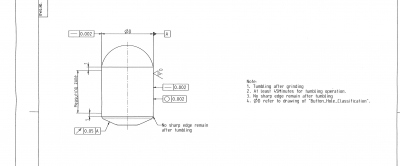

详见下面图纸：

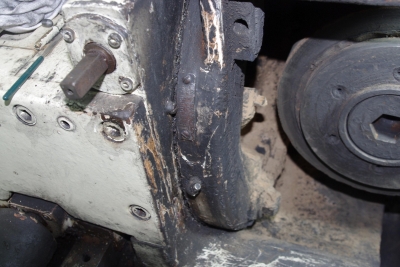

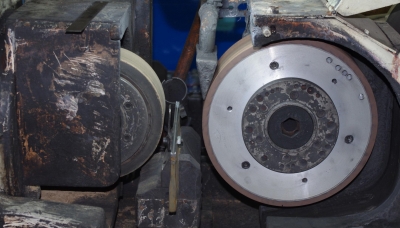

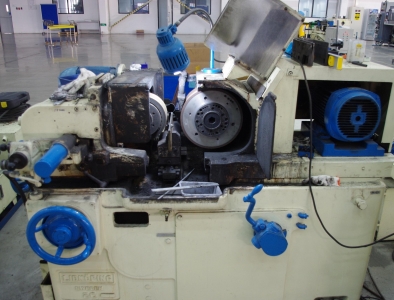

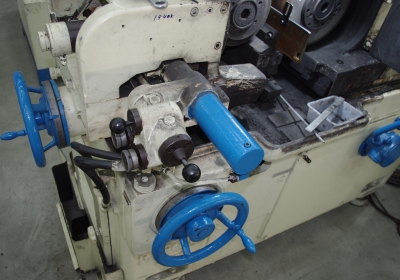

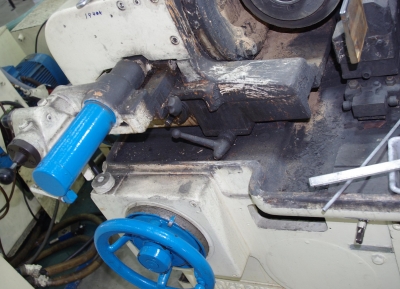

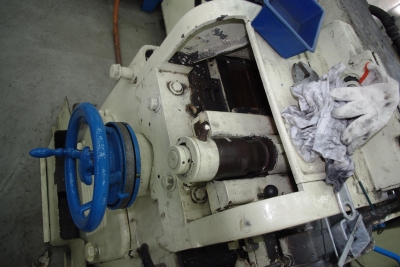

设备照片如下：

cdycba · 发表于 2010-12-7 09:26:20

本帖最后由 cdycba 于 2010-12-7 09:42 编辑

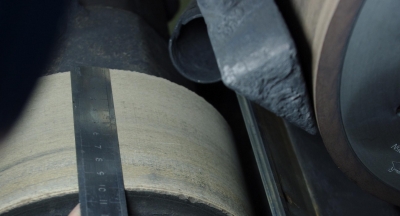

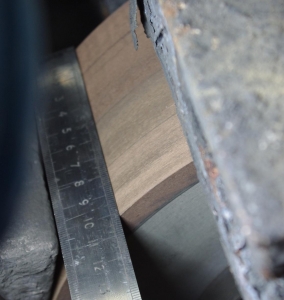

产品为硬质合金，砂轮为金刚石砂轮，230目，现在的状况是尺寸公差能够达到，就是圆度在0.003左右，有一点高，
以上之前得到的结果为我瞎鼓捣出来的结果，有什么调整不对的地方请大家指教：
砂轮的直径为300mm

设备为两台，应该分粗磨，精磨，麻烦请大家给个工艺路线。
瑞典的，
怎么还有一张工艺要求传不上去呀？

广交无心磨朋友 · 发表于 2010-12-7 09:32:04

哪国的啊，用的好象金刚砂轮。

aduxiug · 发表于 2010-12-7 09:56:49

呵呵，就那个砂轮还值点钱

研磨者 · 发表于 2010-12-7 12:43:31

你这台设备按照一般的磨床调试就可以了

区别只是导轮和一般的磨床方向调换了一下

圆度主要和中心高有关系,如果机床主轴精度不行了,也难达到要求

上野 · 发表于 2010-12-7 20:17:47

圆度和调整角度才是最直接的

kuanye191 · 发表于 2010-12-7 22:54:44

估计两根轴的精度不好了，可以考虑重新调整一下主轴间隙

kuanye191 · 发表于 2010-12-7 22:56:02

最好找专业的人员调，不然抱轴了就完蛋了。

5xinmo · 发表于 2010-12-8 00:17:15

这机床的精度好高*我用的台湾键和的，精度就差些了。不知是好平问题还是床子能力问题…我做的产品可以精确到丝，微就不能控制了

5xinmo · 发表于 2010-12-8 00:18:20

这机床的精度好高*我用的台湾键和的，精度就差些了。不知是好平问题还是床子能力问题…我做的产品可以精确到丝，微就不能控制了

tjzoho · 发表于 2010-12-8 16:47:08

看你的图片，这个床子需要维修保养的地方还不少，达到微米有点困难了！QQ982871113
