各位兄弟，这圆弧怎么做？

f1708446 · 发表于 2010-12-23 12:36:06

您需要登录才可以下载或查看，没有账号？注册会员

×

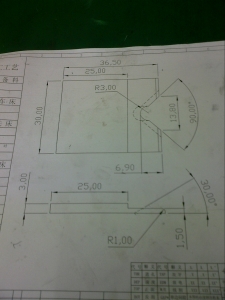

各位大哥，R3的圆弧怎么接啊？
要保证正圆！

吸血鬼 · 发表于 2018-3-17 00:42:42

罗路过
顶一下

jcq5566 · 发表于 2014-8-10 17:57:36

磨个毛，直接线切割，省事不费力

cjb791209 · 发表于 2010-12-23 12:43:46

是2／1圆吗？直接修6MM砂轮用圆弧修正器修啊

f1708446 · 发表于 2010-12-23 12:47:17

不是
掉30度角之后要保证正圆！你没明白！

cjb791209 · 发表于 2010-12-23 13:28:57

知道。。。砂轮修2／1圆。。工件先平面切到位。然后放正弦台摆个30°切下去接到就OK了。

HUANGSHIFU2008 · 发表于 2010-12-23 18:02:04

你那个好像是一个喇叭口吧-----就像4楼说的那样做就好了

andyzbw · 发表于 2010-12-23 23:01:58

中间那个V形是不是有斜度啊

于都人 · 发表于 2010-12-24 08:58:50

砂轮先修好二分之一R3，工件用正弦台摆个30°，碰好数直接杀下去，90°是个最简单常见的复合角，本论坛有相关的帖子，直接搜索一下

f1708446 · 发表于 2010-12-24 12:45:35

回复 andyzbw 的帖子

V型也是30度
V字带圆弧都是刀口.

fhy19890416 · 发表于 2010-12-24 17:26:36

这有什么复合角啊，砂轮先修90°注意底面留平面，然后摆上SINTABE切就是了，90°的切好了圆弧的余量也同时去掉了，再修R3半圆做不就好了，

番茄 · 发表于 2010-12-25 19:03:10

砂轮修90不对，R修3应该也不对，个人观点，期待高手

adgjj22 · 发表于 2010-12-26 15:40:19

期待高手来解决

hhd160 · 发表于 2010-12-26 18:58:19

论坛是有这样的贴子，但经过实验，此类工件不是复合角，就是个简单的角度。

andyzbw · 发表于 2010-12-27 00:06:00

回复 f1708446 的帖子

如果V形没有复合斜度就很好做了，直接把V形磨到留1条余量，做好R后再磨掉这1条

精密磨神 · 发表于 2010-12-28 20:45:41

本帖最后由精密磨神于 2010-12-28 20:47 编辑

要是我做的话我会先修一个梯形的砂轮《左右碰刀磨》，正玄磁台摆角度先把角度做出来，至于深度减去R3算出后在用一个宽5.995左右的砂轮打一个成型的，一刀干下去，最后在精磨就OK。。。对刀分中对。看你1条的精度肯定能做出来

爱新觉罗 · 发表于 2010-12-30 19:23:42

这个图纸好像有问题啊。。。。。。各位？

liutao007 · 发表于 2010-12-30 23:27:08

点型的搅皮刀刀口！！论坛多转转就会啦！！
