主轴在上面旋转的车床

[复制链接]
发表于 2011-1-13 19:45:00 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
0 u! ]! L. C; R% f5 h% C( c6 }- H6 P$ B& x1 J7 E: m2 M
/ b1 S; P+ S! G4 Z1 ~* _
# \  t2 M) U5 V5 t9 e' a

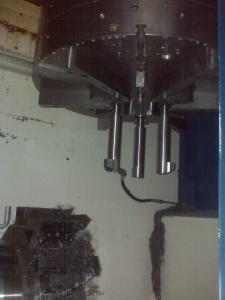

IMG00305.jpg ' j. P5 v5 Q8 o0 i% N3 Z1 o  s

" K9 I1 J: e$ b. x7 _
  ?! }. T) {/ Z! Y
# I) }8 `$ I2 G$ N

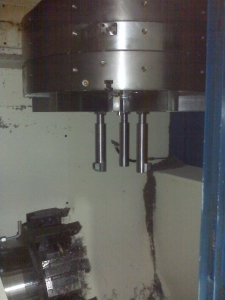

8 w% `; J0 N* g8 A; l) e这个是EDMG硬车加工的机床,
) J3 w* y" g1 J' s, v. o5 R

评分

参与人数 1威望 +10 收起 理由
研磨者 + 10

查看全部评分

 楼主| 发表于 2011-1-13 19:51:32 | 显示全部楼层

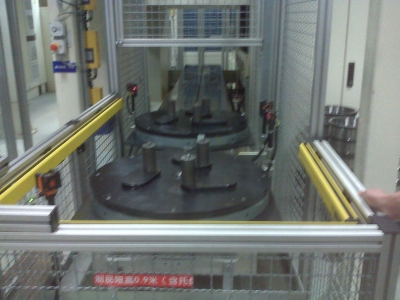

最后一张是上料装载。这台床子的特点是主轴在上面高速旋转,并配有三个卡子,卡子本身会旋转一定角度,等三个卡子伸进内径时再旋转角度,勾住底面。完成装夹。刀具在下面的轴上面,根据程序旋转不同的角度,完成换刀。
发表于 2011-1-13 20:27:15 | 显示全部楼层
这个应该是专用机床吧?
发表于 2011-1-13 22:39:03 | 显示全部楼层
看样子是专用机床
