请问这样的活怎么磨出来的？

cattoto · 发表于 2011-1-20 08:44:40

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 cattoto 于 2011-1-20 22:40 编辑

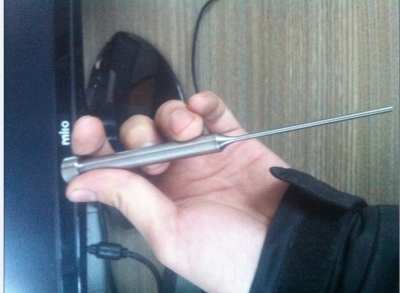

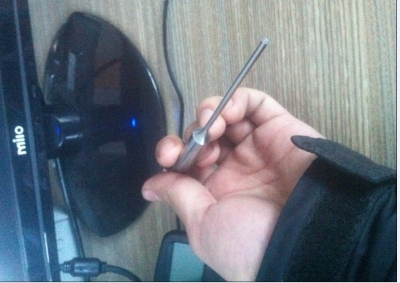

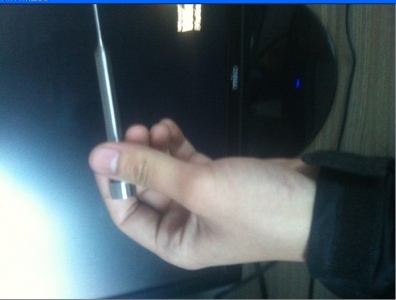

1，杆的肩厚是12 肩径是12 杆径是10 末端尺寸是2.3 正负3UM 请问怎么磨出来才能不甩，而且同心度保证在
10丝以内。
我每次磨的时候都会甩。而且会蹭到杆。而且不同心很严重请高手指点。

3

2

1

4

张国耀 · 发表于 2011-1-20 09:40:03

图显示不出来，请LZ修复

秋风落叶 · 发表于 2011-1-20 10:11:49

述说不是很清楚希望看见你的图纸！

wangceyuan · 发表于 2011-1-21 19:46:22

不太详细。。

无心鬼见愁 · 发表于 2011-1-22 18:55:39

呵呵?冲、针吗?先么前段在磨小的小一点的那不分?然后在到冲子磨那修个R不就OK 了

广交无心磨朋友 · 发表于 2011-1-22 21:17:41

用拖架就不会甩了。

455294057 · 发表于 2011-1-23 16:08:17

::L很简单的东东冲子机开了槽后压我什么多不用靠的手感

stevenbao · 发表于 2011-1-23 19:47:26

大伙都是牛人呀！

cattoto · 发表于 2011-1-23 19:54:18

回复广交无心磨朋友的帖子

用托架不偏心吗？磨到最后

cattoto · 发表于 2011-1-23 19:56:07

回复 455294057 的帖子

意思是不是冲子机粗磨后。然后再无心磨压到尺寸？

秋风落叶 · 发表于 2011-1-25 11:15:29

以前有接触过这类的工件，冲子机先XL，粗接R角，无心粗磨，加工时后面要拿稳，别让工件甩的很厉害，预留80丝的余量，冲子修一刀同心，然后无心在精磨，冲子细接R角！

秋风落叶 · 发表于 2011-1-25 11:17:06

另外的一种加工的工艺是，预留顶心孔，用车床粗车，无心在研磨。

1040无心磨 · 发表于 2011-1-25 11:20:51

用数控车床车就可以了

yemingkai1991 · 发表于 2011-1-26 18:48:07

哪个是磨具上的冲头吧有专门的研磨机

大魔 · 发表于 2011-1-26 19:23:13

下面用东西垫一下

guoyi1129 · 发表于 2011-1-29 09:37:41

这是T冲吧直接放在磁台上左右前找适当的挡块档好 T冲屁股后留出来些一边手好抓开粗慢慢的转动T冲到精磨时手可按住T冲即可
