无心磨床角度求助

xuexi520 · 发表于 2011-1-27 13:22:07

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

新年快到了祝大家新年快乐，全家幸福！！

现遇到无心磨床导轮（调整轮）调节的问题，请老师们指点.....（在线等）

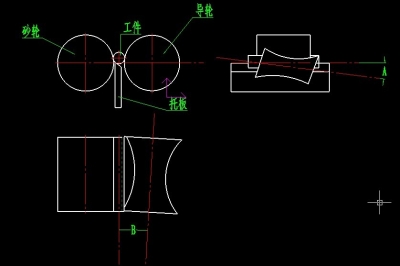

调节导轮角度（教材上有导轮磨屑角度（见图标注角度A）和导轮水平角度（见图标注角度B）

但问及车间师傅说只有一个导轮水平角度（见图标注角度B）....

求老师们帮帮忙确定下是否存在这两个角度？

图纸没画规范，请谅解.....

孔甲 · 发表于 2011-1-27 15:01:58

回复 xuexi520 的帖子

导轮水平回旋角度是用来调整磨削区域前后的。

孔甲 · 发表于 2011-1-27 15:04:07

A为导论的倾斜角度是控制工件轴向运动快慢的

磨削 · 发表于 2011-1-27 19:36:55

回复孔甲的帖子

B为导轮修整器滑座水平面的角度。

高祥 · 发表于 2011-1-27 21:28:05

论坛里有很多关于这样的帖子你可以看看对你会有帮助

xuexi520 · 发表于 2011-1-27 22:24:34

谢谢各位这个问题已经解决

小弟还有一个疑惑，就是拖料板支架与拖料板（导板）是怎么连接的啊？现场只看到支持刀片直接放在拖料板支架上，不知道怎么固定在上面
求老师们指点...

aaa000 · 发表于 2011-1-30 11:21:40

有螺钉的啊

dingning · 发表于 2011-8-10 21:56:43

是回转角度吧

王磊 · 发表于 2011-8-16 06:54:44

要天成前吃后修，角度是 3配2 ，转速先慢调机时，活又不长，应该好搞。

王磊 · 发表于 2011-8-16 06:56:50

先把导论修好，把导论往刀板上靠大概平行在去调水平角度。

leifei1987 · 发表于 2011-11-26 13:52:10

{:soso_e103:}又学习了
