斜轧钢球常用的孔型设计方法

[复制链接]
发表于 2011-6-18 09:25:12 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
  斜轧钢球孔型设计方法较多,常用以下方法:
5 {1 E0 f/ |+ j! w. H2 C$ k9 u  (1)孔型凸棱单侧变导程法:9 J+ f( n/ Z' Q* r+ O
  孔型凸棱单侧变导程法又称柱面辊孔型设计法,是建立在圆柱形轧辊坯上设计加工的方法,是前苏联设计的热轧钢球的方法。由于轧辊孔型可以在普通车床上加工,因而是目前广泛采用的基本方法。它不仅适用于形状简单的钢球、辊子等,而且适用于形状复杂的异形零件,如q-7球头、h-1阶梯轴等。* \" i! g/ Z) ?' B$ m/ q
  其孔型特点为:
3 z5 {) J1 q& G4 h* z9 N  (1)单侧变导程,另一侧为基本导程。凸棱左侧导程t是随孔型展角变化的,而右侧导程为不变的基本导程t;2)凸棱宽度由窄变宽。凸棱宽度从入料口到出料口是由窄变宽的,在孔型未封闭的第一圈及精整区,孔型的凸棱宽度可以是不变的;3)轧辊制造较容易,可以在普通车床上用变换挂轮的方法加工,因而对制造设备的要求不高,成球的几何精度也不够高。7 O8 p+ A) Q9 [
  (2)孔型双侧同步变导程法:
& C& M3 x) E: F% F0 N0 H$ N$ G  孔型双侧变导程法又称为锥面辊孔型设计法,凸棱高度是在锥形辊面上自然形成的,孔型设计与加工建立在锥面辊坯上,并且凸棱两侧导程均为变化的,是美国设计用于轧制较小直径的自行车钢珠,目前常用于设计冷轧直径3~6.5mm钢珠。采用双侧变导程设计方法的出发点是为了简化孔型加工。然而,凸棱顶为斜面,按体积平衡条件建立方程求得凸棱宽度、螺旋导程等,变化规律并非简单的线性关系,不仅计算复杂,而且加工精度难以保证。鉴于轧辊锥角和凸棱宽度值均不大,可将凸棱顶视为平直的,计算误差甚小,这样设计和制造就简单得多。
& F/ j" h1 H; ?/ z文章关键词:
发表于 2011-11-3 09:33:08 | 显示全部楼层
请教老师,我们是加工铜球机械的工厂,现在对轧辊的加工非常痛苦,用CNC成本太高了。有没有其他简单的方式
回复 支持 1 反对 0

使用道具 举报

发表于 2011-11-3 09:07:35 | 显示全部楼层
请教下,孔型凸棱单侧变导程法普通车床加工方式,
: t1 d4 Q- P/ v4 K0 e
发表于 2013-11-25 20:30:51 | 显示全部楼层
xiangxue 发表于 2011-11-3 09:33
2 b) C3 Y: K5 ?: z0 R- D9 I**** 作者被禁止或删除 内容自动屏蔽 ****
6 C+ U' {- x5 K" p( L6 K7 G9 c  T

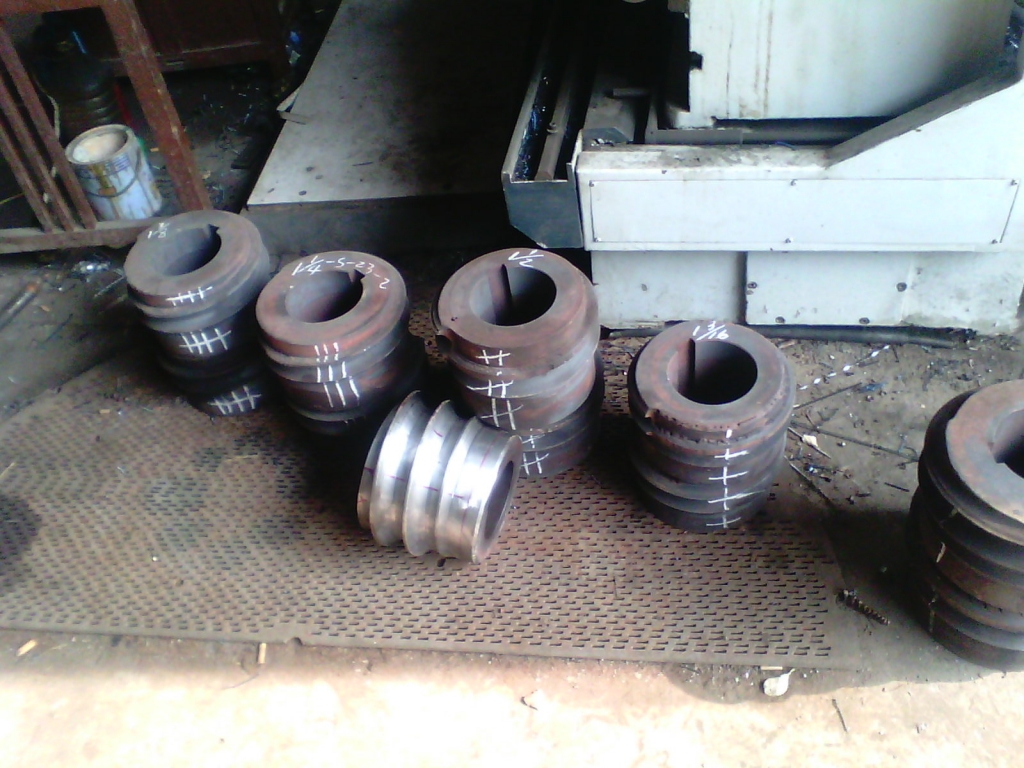

一言难尽,电话联系交流,13213588786* v  D* y7 K8 Z# t$ s
发表于 2013-11-25 20:52:48 | 显示全部楼层
联系13213588786
发表于 2013-11-25 21:07:19 | 显示全部楼层
xiangxue 发表于 2011-11-3 09:338 v+ E8 P1 }0 b, K' O# R: U
**** 作者被禁止或删除 内容自动屏蔽 ****
+ E6 C( H3 F" ^  {/ o+ s/ _% o
%5Bmedia=x,500,375%5D[/media]
0 }, V$ u" M! _% w6 C5 v
