用数控磨床轻松做0.2的沟

英雄胖胖 · 发表于 2008-12-26 22:56:30

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

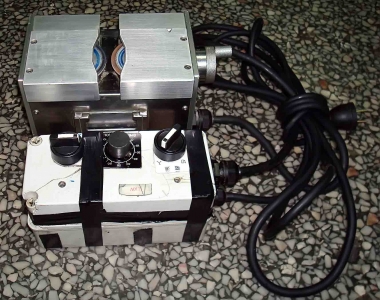

[s:13] 先找个硬度较高的砂轮，jw240或者jw320，用jw800有点浪费了。我选择jw320，先粗加工砂轮厚度为0.3左右，然后用双向电子做砂轮的机器（如图）进行砂轮厚度的精加工，这个机器听说值300万日元。精加工的过程很简单，精加工后在试件上打0.3毫米左右的深度，看看沟的尺寸好不好，不提倡用千分尺测量，因为很容易把砂轮夹碎。用这个机器打砂轮的好处就是，沟做出来很直。（曾经做出来过0.160宽6毫米深的砂轮）做好砂轮后，就编程进行加工，图一中，大家可以看到，机床的3个方向的坐标都是精确到万分位的，这样加工中很容易加工到公差是0.002毫米深度。从做砂轮到自动加工结束共用时30分钟。

haitao411914 · 发表于 2010-6-18 13:25:05

算是长了见识，我一般都还是靠人工打砂轮呀，没见过那先进的玩艺。

a56043 · 发表于 2009-1-29 15:49:42

那啥（双向电子做砂轮的机器）没见过

金属狂人 · 发表于 2009-2-18 18:43:02

!!!!!!!!!!!!!!!!!!!!!!

liu456128 · 发表于 2009-2-23 08:53:28

[s:2][s:13] //////////

金属狂人 · 发表于 2009-5-22 03:00:23

我用千分尺量过几个丝的砂轮
没爆
十多个丝的常量
不过也有失手的时候
那都n年前的事啦
真的不建议用千分尺量
徐非你很有把握
锻炼的很成熟

风戀 · 发表于 2009-6-8 21:02:31

你们修砂轮是用什么修啊有20丝的砂轮吗

许昌 · 发表于 2009-6-8 21:24:57

汗汗汗汗

sunguoqing · 发表于 2009-7-8 21:04:40

？？？？？？？？？？？？？？？？？？？？

1036050830 · 发表于 2009-7-8 21:47:28

。。。。。。。。。。。。。

yinpan · 发表于 2010-3-28 21:42:53

没见过，不懂

℡佐掱寫愛﹖ · 发表于 2010-3-29 18:24:23

是什么东西呢`我还没见过呢`我就用千分尺量过0.20的

那你 · 发表于 2010-6-18 20:49:34

双向电子做砂轮的机器）没见过

LYH · 发表于 2010-6-18 21:28:45

是这个把，我们这有两台。

磨床学生 · 发表于 2010-6-18 21:59:17

先进开阔了视野一般是什么价位

pcc1229 · 发表于 2010-6-20 09:19:38

好厲害~ 感覺磨床永遠學不完!!!
感謝分享!!!
