斜度的磨法公式和斜度的投影公式有什么不同？

woaili529 · 发表于 2009-3-23 21:56:43

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

斜度的磨法公式和斜度的投影公式有什么不同？我加工滑座的斜度，再去测量，这种有二个方向可以测。是不同的。所以计算也是不同，请师傅们多给点方法，让我做快些。

有梦最美 · 发表于 2009-3-24 21:23:32

本帖最后由有梦最美于 2009-3-24 21:34 编辑

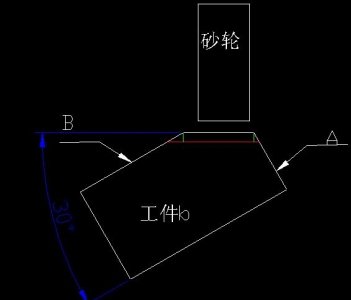

图2是摆正弦台(或其他摆角度的工具)来加工角度.如果已知A边尺寸,投影多的尺寸乘以Cos30`.如果已知Ｂ边尺寸，投影多的尺寸乘以Ｓin30`.

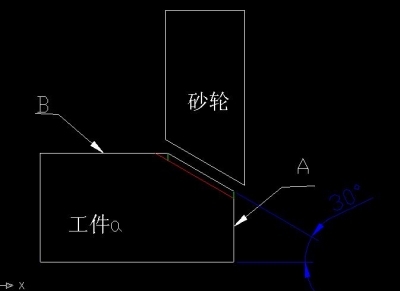

图１是修整砂轮来加工角度，如果已知Ａ边尺寸，投影差多少就下刀多少（前提要确保机床的前后轴不要动），如果已知Ｂ边尺寸，投影多的尺寸乘以Ｔan30`.

woaili529 · 发表于 2009-3-25 23:00:28

上面的师傅多谢你了，，

有梦最美 · 发表于 2009-3-25 23:04:10

不用客气,来这里的都是朋友,都是同行吗.

波乃 · 发表于 2009-3-28 18:32:10

支持上面的师傅

初学者 · 发表于 2009-4-17 22:24:42

支持！！！！

向辉 · 发表于 2009-4-20 00:39:43

很详

mcangle · 发表于 2009-4-28 22:27:05

三角函数必须要懂

许昌 · 发表于 2009-5-4 07:34:08

2# 有梦最美

支持！支持

cxf123cxf · 发表于 2009-5-23 19:43:39

师傅~~必须支持才是

wuchuanpeng · 发表于 2009-6-2 20:17:04

师傅，很实用支持

joyehy · 发表于 2009-6-12 16:26:54

支持！！！

yvfengshi · 发表于 2009-6-12 18:28:43

这种知识只有学了一个月的学徒不知道

阳阳 · 发表于 2009-6-13 16:45:29

无师自通！

860203 · 发表于 2009-8-20 08:37:38

图2是摆正弦台(或其他摆角度的工具)来加工角度.如果已知A边尺寸,投影多的尺寸乘以Cos30`.如果已知Ｂ边尺寸，投影多的尺寸乘以Ｓin30`.! W' n7 z. x0 R3 Y) n
图１是修整砂轮来加工角度，如果已知Ａ边尺寸，投影差多少就下刀多少（前提要确 ...
0 L `' \) U& s0 o, O! F+ D有梦最美发表于 2009-3-24 21:23

( j X: k/ j0 E9 g, c8 V: h7 t
登录/注册后可看大图

如果已知Ｂ边尺寸，投影多的尺寸乘以Ｔan30没必要乘吧直接对刀后Y轴往前拉长度减去B的尺寸

思索 · 发表于 2009-8-20 09:45:00

路过…
强顶…
