无心磨床常规工件中心高目测方法

 荐  火... [复制链接]
发表于 2009-4-20 21:48:22 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

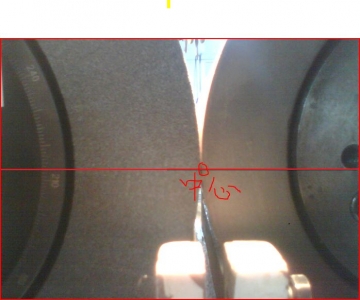

如果机器上有通过式刀架看起来可能不便，只要是大概即可，如果图一：
& O) [0 m0 ]/ M$ [( H  l- o+ d. P 捕获.JPG ' \2 ]6 Y* t' ]
$ A0 g; f" E$ t& D8 [7 z: k4 b

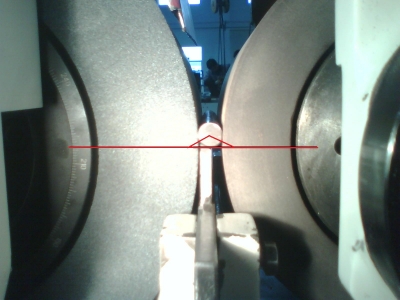

然后装上刀片，工件的中心比刚才的那个切点高5-15mm 之间即可，大的工件高5mm 左右即可。- b. i4 s0 W/ }" c
111111 20090403.jpg % i  b, ]/ D! b
8 t9 X8 [9 w0 O+ m+ V# [7 ?
以上的方法一般磨一般的工件都是可以，几乎只要无心磨一般都可以，精度高的话可以稍微调整下。不过这个方法需要看切点看的准。
) b; e! R5 y3 M1 e, h- ^6 z' Z( ?% i* {7 ^: U9 o' ~
备注：
; E+ r; z3 d' L: ~) T1： 按型号来说  砂轮直径在450 mm内的高度一般在 5-8mm 左右，磨小的工件可以更高到1000 U* @: X5 W0 P
2：砂轮直径在500mm 的高度要在7-15之间，具体要看工件外径7 H/ ]! v; ^% \: y( b" Z! f

: I! B6 q- s3 ^2 H: }一般情况下 小的工件中心高要高，大的工件低一些。7 v; m$ N- ^# q3 c% j% G  o8 A; C
' E; \1 P+ h- @# ?( Q' {0 I' s3 s8 x
楼下有朋友说 砂轮和工的R角在6-8度，这个说法是正确的这个说法是在无锡的机床说明上的，但是很多的时候没有办法也没有工具去测这个角度。" E3 M# M; O  z  [  ?6 s: K6 A

: M1 j" U: v4 X# I1 `6 w, }
2 z- y9 ]( K' t3 S$ \调试的具体值可能有点差别，想要更高的精度需要微调下高度
回复

使用道具 举报

发表于 2011-10-6 08:35:08 | 显示全部楼层
备注：- L7 b  y1 v1 K( X4 Z% |" j
按型号来说  砂轮直径在450 mm内的高度一般在 5-8mm 左右，磨小的工件可以更高到1002 h8 L; g, H4 [

: p/ c% F3 e2 C2 Z7 W) Y其中,磨小的工件可以更高到100,这个100是笔误吗?
回复 支持 1 反对 0

使用道具 举报

发表于 2016-1-17 21:32:24 | 显示全部楼层
为什么工件小，中心高要高，是什么原理？谁能解答一下
回复 支持 反对

使用道具 举报

发表于 2017-2-17 21:08:30 | 显示全部楼层
刚买了无心磨，谢谢楼主，受益匪浅啊
回复 支持 反对

使用道具 举报

cnc159
发表于 2009-4-21 11:55:21 | 显示全部楼层
谢谢！！很受启发！！
回复 支持 反对

使用道具 举报

mcangle
发表于 2009-4-26 23:10:56 | 显示全部楼层
呵呵~~   同上~~
回复 支持 反对

使用道具 举报

发表于 2009-4-26 23:43:57 | 显示全部楼层
我知道怎么做了 # {- a( |% n- C, x* ^: u" v
谢了``
回复 支持 反对

使用道具 举报

发表于 2009-5-3 18:01:23 | 显示全部楼层
没见过这样的磨床！！
回复 支持 反对

使用道具 举报

许昌
发表于 2009-5-3 18:25:15 | 显示全部楼层
5-8   感觉有点高啊   太高了 工件往外蹦  好吓人的
回复 支持 反对

使用道具 举报

发表于 2009-5-4 18:51:00 | 显示全部楼层
我知道怎么做了，远思
回复 支持 反对

使用道具 举报

发表于 2009-5-17 23:17:38 | 显示全部楼层
谢谢啊，今天我就换了个托板，就按这个调的
回复 支持 反对

使用道具 举报

发表于 2009-5-19 20:32:44 | 显示全部楼层
又一很实用的经验  谢谢
回复 支持 反对

使用道具 举报

发表于 2009-5-21 23:31:21 | 显示全部楼层
明天试试，谢谢
回复 支持 反对

使用道具 举报

zb9130
发表于 2009-5-26 22:56:18 | 显示全部楼层
受教了，谢谢。
回复 支持 反对

使用道具 举报

amao2009
发表于 2009-5-26 23:51:17 | 显示全部楼层
做无心磨，千万不要太猛了，有个同事，一次磨个外径30的钨钢圆主，做挡办都超过砂轮的磨削面了，还把工件往里面推，工件飞出来，打到挡水的铁板上，又反弹回去打在砂轮上（SDC砂轮），在砂轮的铝上留下个4MM深的窟窿，真不敢想象要是直接打到人的身体上，会发生什么样的事.......操机的朋友一顶要小心小心在小心啊，身体才是革命的本钱哈

点评

unit
安全最重要！  发表于 2012-10-13 06:59
回复 支持 反对

使用道具 举报

发表于 2009-5-30 08:19:59 | 显示全部楼层
试试，谢谢
回复 支持 反对

使用道具 举报

发表于 2009-6-14 10:32:55 | 显示全部楼层
如果加工细长杆，中心高如何确定，
回复 支持 反对

使用道具 举报

发表于 2009-12-20 19:58:19 | 显示全部楼层
细长杆件宜取较小的中心高,对于小于6毫米的细长杆件为磨削平稳,中心高可取负值,但此时托板角为零.
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-12-20 21:13:41 | 显示全部楼层
细长杆件宜取较小的中心高,对于小于6毫米的细长杆件为磨削平稳,中心高可取负值,但此时托板角为零.5 Z' q8 _* f" Q" B" u- s
有心做无心磨 发表于 2009-12-20 19:58
1 r" s' i% l" m

登录/注册后可看大图
6 q7 V" T+ B9 O+ n

) S# R3 j! `+ v/ W% `" q. V. R% o4 @6 H$ {: A( R- h" [/ ^" g
    这样不可能磨出好的圆度。  工件越小中心垫的比平常值高，在批量加工的时候会越好

点评

gumihu
工件越小，垫得越高？用CAD模拟一下的话，就会发现问题。垫得高了，有可能砂轮和导轮在下面碰到了，上面的工件还磨不到。所以，无心磨难弄啊，真是技术活。  发表于 2012-8-21 12:23
逗ㄚòひ玩d
请问大10mm长139mm中心高多少啊 无锡mt1040 通磨  详情 回复 发表于 2011-10-2 10:00
MCCarl
恩 的确是啊 深有体会  发表于 2011-2-10 18:47
回复 支持 反对
