V型加工怎么做啊有角度

593816556 · 发表于 2009-4-22 06:55:57

您需要登录才可以下载或查看，没有账号？注册会员

×

V型加工怎么做啊有角度.

吸血鬼 · 发表于 2018-3-7 21:38:08

路过

liushan5212 · 发表于 2009-4-22 20:12:52

打出砂轮以后,测一下尖点到恻壁的距离,以恻壁对刀,把砂轮尖点拉到V型槽的尖点坐标就可以了啊

liushan5212 · 发表于 2009-4-22 20:15:16

角度做准,保证X Y就可以了啊

liushan5212 · 发表于 2009-4-22 20:16:37

角度做准,保证X Y就可以了啊

阳阳 · 发表于 2009-4-22 21:07:15

论坛早就有了

593816556 · 发表于 2009-4-24 18:18:03

它侧边有角度的

玩过磨床 · 发表于 2009-4-25 20:29:34

工件吸正弦台上扳角度，砂轮修V型，先在差不多中心位置开个小缺口，投影一下确认位置，摇到正确位置开下去。

593816556 · 发表于 2009-4-25 21:03:09

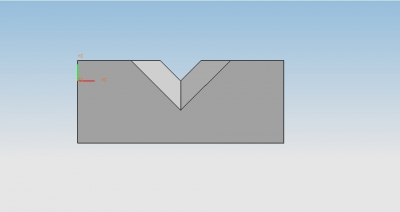

和这种一样的边上有角度 $@KJM]%VDU`WPX4H$@QH$Z7.jpg

初学者 · 发表于 2009-4-25 23:25:47

和这种一样的边上有角度1115 L6 r% s* k# o- s# \
593816556 发表于 2009-4-25 21:03
; S3 S w' T4 c& U

登录/注册后可看大图

这个也有人做吗？

看这好难呀

270642111 · 发表于 2009-4-26 19:42:01

不难这个，可以先试切在投影，砂轮会有负角。。。

nanyangren · 发表于 2009-4-26 19:56:43

如果公差正负1条就直接尖点对刀干了，精度高就要投影砂轮侧面对刀做了

caili · 发表于 2009-4-28 12:00:51

我没有办法看到附件

金属狂人 · 发表于 2009-5-1 01:53:41

论坛早就有啦

许昌 · 发表于 2009-5-3 12:41:18

是啊有的嘛如果有3D的话你一量就好了么也不用算复角了

砂轮王子 · 发表于 2009-5-9 00:37:04

正弦台上一次性杀出来

向辉 · 发表于 2009-5-20 14:37:43

像复合三角柱的那个公式
