圆弧走轨迹坐标计算程式

 荐  火 [复制链接]
发表于 2009-4-25 20:02:06 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
觉得对你有帮助请给个好评！！有任何改进建议欢迎联系我！
: Y: d( x) Y/ q% p
( i% J* q/ X' a) e) X. @. y友情提醒：打印前请关闭打印机属性设置中打印预览，否则可能会引起死机！这是编程中的一个疏忽，不过不影响使用，懒得改了。

圆弧加工坐标计算v3.0.exe

340 KB, 下载次数: 980, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点
回复

使用道具 举报

AZ321
发表于 2014-11-24 23:23:20 | 显示全部楼层
玩过磨床 发表于 2009-4-27 19:222 D$ G: x0 t  \8 `5 r3 ^- Z
接什么样的圆弧？具体参数？
9 ^, |2 X/ {; g: y- J5 }% T: K. }: v2 e' `8 x
对计算结果持怀疑态度的话，手工复核一下便知！！

! P' u1 ?. ~+ g% V' j/ s忽悠人的，跟自己算出来的根本不一样，
回复 支持 反对

使用道具 举报

发表于 2018-6-15 13:30:33 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

波乃
发表于 2009-4-25 21:13:21 | 显示全部楼层
哥门  你图中沙龙圆脚半径是什么意思？  圆狐等分份数是什么意思呢？？？/
回复 支持 反对

使用道具 举报

波乃
发表于 2009-4-25 21:17:29 | 显示全部楼层
Y轴和Z轴得出来的数是怎么回事啊？         我们都只有  X  Y轴你怎么搞一Z轴什么意思       看不懂啊 1         感谢指教
回复 支持 反对

使用道具 举报

发表于 2009-4-25 22:51:40 | 显示全部楼层
说不定那天能用上
; C$ i5 u& U8 m9 c1 l) W, `谢谢啦
* l, U9 s5 E2 G" Z9 @# q
+ h' a& d1 J7 f% R4 B% \支持下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-4-26 08:56:54 | 显示全部楼层
哥门  你图中沙龙圆脚半径是什么意思？  圆狐等分份数是什么意思呢？？？/. Q- _9 w" k/ ^* [
波乃 发表于 2009-4-25 21:13

/ ~5 r1 y8 v4 P
登录/注册后可看大图

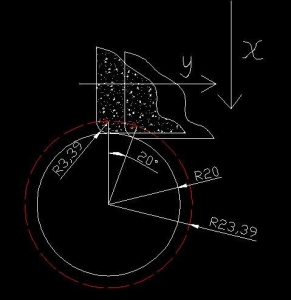

# f% ]& c2 G6 v, _) _  e) R) ~实际加工中砂轮不可能是一个绝对尖角，肯定有圆角，此圆角对加工是有影响的所以必须考虑进去，哪怕是很小很小的圆角。
7 q/ y) {; K4 J将圆弧分得份数越多，做出的圆弧越圆滑，当然加工时间也要长，根据要求自己综合考虑。; }% U$ i' {5 A
Y、Z坐标是指机床加工坐标，有些数显有XYZ三个显示窗口，有些只有XY，其实通常X显示的是机床实际的Z轴变化。
回复 支持 反对

使用道具 举报

发表于 2009-4-26 16:19:53 | 显示全部楼层
好东西谢谢啊，哥们
回复 支持 反对

使用道具 举报

发表于 2009-4-26 21:46:53 | 显示全部楼层
哥们，能不能发下手算的！！想知道是怎么算的！是个砸锅问底人！！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-4-27 14:43:06 | 显示全部楼层
哥们，能不能发下手算的！！想知道是怎么算的！是个砸锅问底人！！* X( ]2 i$ L# @$ n7 E* y, J( @
风暴猎人 发表于 2009-4-26 21:46

6 R4 ]# s: {+ V; h* O# l, d
登录/注册后可看大图

( |, `* j) i) }: O8 Y具体计算公式狂人发过帖，不重复了！请找一下！
回复 支持 反对

使用道具 举报

波乃
发表于 2009-4-27 18:28:50 | 显示全部楼层
难道        R5 上下只需下0.422？ 前后2.394    、 楼主？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-4-27 19:22:09 | 显示全部楼层
本帖最后由 玩过磨床 于 2009-4-27 19:25 编辑
" Y9 N& z. |5 M4 X
难道        R5 上下只需下0.422？ 前后2.394    、 楼主？
, K) f$ s; ~8 T4 x& e# k波乃 发表于 2009-4-27 18:28

* w' Y" g. d; m3 U( m, ?; h
登录/注册后可看大图

# D5 O& O! e+ ^8 a' A; ^/ \& h接什么样的圆弧？具体参数？
2 G! x3 }( X$ W& b! V  O# s: `: u5 G( {/ `2 y9 R3 z/ _) Z
对计算结果持怀疑态度的话，手工复核一下便知！！
  _, l3 W1 F9 G/ m. g

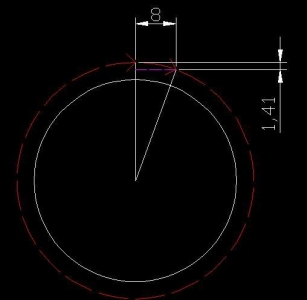

1 T: u) [% f2 j$ I不会手工算的话，用AUTOCAD画个图，画出第一刀和最后一刀的砂轮位置，拉个尺寸便知结果。
* q8 Q/ T0 c) M& @* o! c. ~$ `) Q5 V: _7 A! `
要相信科学，不能凭直觉！！
回复 支持 反对

使用道具 举报

发表于 2009-4-27 20:22:26 | 显示全部楼层
10# 玩过磨床 高手非常崇拜你.你也是软件高手啊.
回复 支持 反对

使用道具 举报

发表于 2009-5-2 00:37:31 | 显示全部楼层
其实我也有一种方法  给大家分享一下   砂轮的外圆弧加工工件的外圆弧的公式是  X=R-RXCOS角度 Y=RXSIN角度   其中XY 数轴    R就是 砂轮的圆弧与工件的圆弧之和
回复 支持 反对

使用道具 举报

许昌
发表于 2009-5-2 15:00:24 | 显示全部楼层
看看图就明白喽
回复 支持 反对

使用道具 举报

发表于 2009-5-2 20:29:53 | 显示全部楼层
那麽要加工 内圆弧呢 ？
回复 支持 反对

使用道具 举报

发表于 2009-5-2 23:24:31 | 显示全部楼层
强呀~~~~~
回复 支持 反对

使用道具 举报

wyw923
发表于 2009-5-6 00:02:07 | 显示全部楼层
这个软件在用的时候只能看见一部分数
回复 支持 反对

使用道具 举报
