测量R机中心基准方法

 荐  火.. [复制链接]
发表于 2009-5-24 21:43:10 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
修一砂轮宽度用数显分厘卡量好好后有数
/ G' ?: N+ S" E* ]2 A就用R机在上面分中两面对刀那数和砂轮数一算
  _. u0 |( e4 k' P+ s) c就知道现在R大小
2 r2 {: E. J6 L/ F' o2 @4 T再拿到比测仪点下基准和修到尖就能准确知道磨损数啦
  f, j  M/ P1 e* h: C比如你修3mm的砂轮 9 n$ g" m5 a1 \' p, q; g
r机大约放到修凸R1.5以上
% O8 Y% Z1 |- \在砂轮上一个面对刀后归零再对另一面
0 c0 c3 D6 P. p& Q8 M4 E1 g; M. B就会有个数
* g5 F% ~, A9 l$ E" R1 f. w& ]; I8 m% o" d比如1mm那砂轮宽3加1mm/2(要看你垫的是凸R还是凹r才能确定加减)就是R大小6 ^1 o& ~6 [" w$ V' k
再拿到比测仪点下修就是高度计
* _$ }8 b: O$ X( F1 Y 0 M9 O( w9 E) P6 O' o
归零刀再点基准   l) e7 U  h+ y: y) V0 D. b  p  y
用平底的针
, p/ F* `& O6 e$ v# s8 E磨一支也很快 ! s: x( \/ r4 j: x# o+ \. H
点啦后再换几个地方点出最高点
6 Z2 O( y7 E( K5 A 你点基准也是针最高点点到下面的 ( Z4 J( M: `* |& e
就是移动笔尖在平底下多移动几个地方找最高点
7 l: ^# F* V. {+ C  f比如是7.05 那3+1/2=2 7.05-2=5.05
' Z! O; B: w; G那中心到基准就是5.05
回复

使用道具 举报

发表于 2018-2-23 02:31:35 | 显示全部楼层
我第一次看也没明白，第二次看也没明白
+ O- p0 R% G: ~9 Y( z* J现在终于看懂了，惭愧# ^6 @/ \$ d* B2 P2 Q% O% P8 }) _
说下自己的理解4 P4 s0 |4 u& v6 k& E5 P) g. V
把砂轮2边修平，可卡到砂轮宽度. w: y1 n$ m. I6 K
然后R机把修刀放低点，这样可以保证是修砂轮凸R  X7 k* O/ o/ h6 y* l9 @# v
然后一边对刀归0，另一边也对刀，可以得到一个 数显差值
! k) _8 v4 h0 V1 E* r+ A4 W所以可以得到这样一个2分1凸R等式 2R=砂轮宽度+数显差值
1 X5 Z7 }" ]% g' ?+ v. C可以知道R=砂轮宽度+差值  再除以28 V7 j6 s4 ^/ K, i  R
然后把R机拿到高度规那里点，和狂人师傅那样点
' `: E% j2 _8 R9 ?- x3 y! k可以得到一个高度规数值，这个高度规数值就是 R机基准-R  : J9 E4 K6 G" B* \+ {
所以可以得出  R机基准=高度规数值+ （砂轮宽度+数显差值）除以21 f4 D$ X# o8 u/ ?4 M* h* h
以前没懂R机的原理，现在弄明白了
) B3 e, X0 m; [0 ~8 V  S感谢狂人师傅的分享
回复 支持 反对

使用道具 举报

发表于 2013-9-2 21:32:59 | 显示全部楼层
我们修R都是用砂轮对刀的方法，还真没有测量过R机的中心基准
) c. y; n2 H& b7 s$ S
回复 支持 反对

使用道具 举报

发表于 2013-7-2 22:36:41 | 显示全部楼层
我过来给你当徒弟，你收不！真的崇拜啊，你在昆山是吧？
回复 支持 反对

使用道具 举报

阳阳
发表于 2009-5-24 22:48:18 | 显示全部楼层
呵呵   我见过好多人都不会！！！！他们根本就不知道修R的原理。。。笨
回复 支持 反对

使用道具 举报

发表于 2009-5-24 23:19:45 | 显示全部楼层

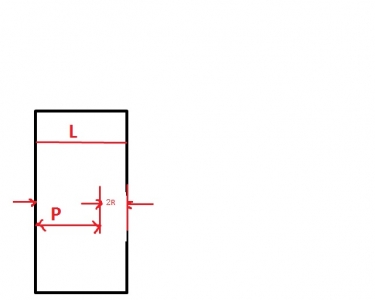

简单点说。砂轮的厚度L，可以测量出来。R机的前后移动距离可以测量出来为P、所以就可以列出一个等式 L=P+2R  。这样就可算出实际的R来了，然后你做的理论的R比较一下，就可以算出你的R机具体差多少啦。
回复 支持 反对

使用道具 举报

发表于 2009-5-24 23:20:24 | 显示全部楼层
狂人兄，加油
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-25 00:11:46 | 显示全部楼层
兄弟呀
1 y  q3 E' S& g还真来踢馆啦
6 k) v0 g) U- D7 Q3 X3 Z3 M5 r& o(*^__^*) 嘻嘻……/ Y5 d. V3 E$ r" v+ j0 F
还好
$ \$ d2 \$ D- `3 ]* c还没老猫烧须. r. \9 n9 {4 p! d# f) L
:-)
回复 支持 反对

使用道具 举报

发表于 2009-5-25 08:53:08 | 显示全部楼层
学习了！好贴啊！！
回复 支持 反对

使用道具 举报

发表于 2009-5-25 21:29:39 | 显示全部楼层
我们修R都是用砂轮对刀的方法，还真没有测量过R机的中心基准
8 |) ?4 z  Q0 r2 u" [3 A: v) c好贴，学习了。
回复 支持 反对

使用道具 举报

发表于 2009-6-16 22:17:46 | 显示全部楼层
感谢！学习了
回复 支持 反对

使用道具 举报

向辉
发表于 2009-6-17 09:10:31 | 显示全部楼层
学习！
回复 支持 反对

使用道具 举报

发表于 2009-6-17 19:59:58 | 显示全部楼层
狂**哥，谢谢又多学了一方法，我经常用投影仪的来测的。但感觉不怎么样，
) U; y. F, m7 D3 a: Y/ L有的时候我也用打表的方法，感觉打表还好点，
! H4 k# K3 ], S2 [; ]* ~下次用你的方法我试一下，看哪个更好呀
回复 支持 反对

使用道具 举报

发表于 2009-7-7 09:31:57 | 显示全部楼层
学习，，，，又进步了
回复 支持 反对

使用道具 举报

思索
发表于 2009-7-7 12:19:52 | 显示全部楼层
学习了…* a3 {' [- j" ?3 b
感谢…
回复 支持 反对

使用道具 举报

hjx1685
发表于 2009-8-6 05:35:37 | 显示全部楼层
学习了................
回复 支持 反对

使用道具 举报

发表于 2009-8-10 08:35:25 | 显示全部楼层
高手就是高手    又学习了。
回复 支持 反对

使用道具 举报

发表于 2009-8-10 18:24:05 | 显示全部楼层
这个在东莞这边立式R机一直采用些种方法。3 ^+ a% s- o- ~  ^- J
砂轮内R,砂轮厚+2R2 ?- m" q$ r7 l$ R/ v
外R是砂轮厚-2R
回复 支持 反对

使用道具 举报

hdc
发表于 2009-8-26 08:10:49 | 显示全部楼层
又学了点东西，谢了
