复合角的计算原理

 荐  火.. [复制链接]
发表于 2009-7-13 22:53:21 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

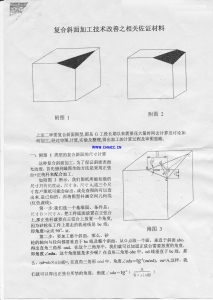

其实学过高中的兄弟都知道高中有门叫二面角的课程，  s" {/ t* }5 k
复合角就是在二面角的基础上计算出来的: E' S+ y) q, C  M# k! d, s0 l
不过还要加上现场加工方法上去再计算6 Y3 T+ J$ _0 K' O7 S) b
不过我也只是学过初中知识而已5 M" h. Q; z3 J7 Z) h. X
对于二面角我都了解不详细  i" p  z3 O' h0 y% w1 B1 j1 d6 ]
我就是用三角函数算出来的
" w, F7 e( ^) ]3 P论坛早有兄弟发表过原理啦& Q- I" \6 j) L* z( f! z
文采还很好  M* e8 Z8 r. P9 `
我再从复发表一下

评分

参与人数 2威望 +55 收起 理由
老大不小 + 15 支持
yxw135 + 40

查看全部评分

回复

使用道具 举报

发表于 2014-4-12 14:21:32 | 显示全部楼层
本帖最后由 yangjeig 于 2014-4-12 14:25 编辑 * \0 b: p0 f3 v2 \$ ?4 n3 W; V4 A
6 E" U; \* Z+ C! K& V
我来说：狂人太谦虚了，教程中作者的思路是很科学的但这个方法没狂人的好。
7 ]8 w% o* j1 s% h' |) m因为这个方法用到的是尺寸数字，而狂人用的是角度数字。' {, ]7 c/ I0 p: ]/ O
尺寸数字精度不如角度，而且用角度的代数式方便记忆传播比数字的好多了。( {" M8 S6 z: H' m; E4 V
数字的没图纸根本不知道公式中A,B在哪个位置 ，角度就不一样了。
回复 支持 1 反对 0

使用道具 举报

AZ321
发表于 2022-7-31 17:47:34 | 显示全部楼层
几年前看过这个帖子，但当时没看明白，昨天在厂里闲着没事自己手工画图算出来了，最后磨的时候，正玄台角度垫错了
回复 支持 反对

使用道具 举报

思索
发表于 2009-7-14 07:08:34 | 显示全部楼层
我要好好研究一下…# b4 @; ?/ _' r+ a
太忙了一直…) x( Q: [! u% [3 h8 B: r4 T) T
呵呵…
# {3 u' J8 y: J3 M: j: I& M0 b; B公司的工件用不到…个人爱好…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-16 23:17:46 | 显示全部楼层
由于有兄弟破坏论坛的权限限制发表啦这类的问题
* E! U; `9 ~. Q/ {9 Z所以我故意发表啦这个帖子
! n$ E8 _( a8 K( G" X用以讲明计算原理4 P  H! E3 }# R0 z' X4 e& v1 c
其实就如教程里面所讲一样2 O# y8 x; v6 T# R; Y, H" m# W

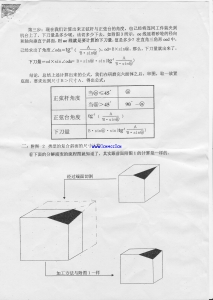

如果大家看不明我可以用我的方式去讲解一下这两张图的意思
4 M+ e( u& m# I2 y2 E, c4 q. j希望大家别破坏论坛原有的规则！; G9 V& F( o1 {, A% P/ {0 n
谢谢合作！！
回复 支持 反对

使用道具 举报

小牛
发表于 2009-7-17 07:17:53 | 显示全部楼层
有人破坏 真可恶
9 I1 G6 z0 }1 m0 m/ u/ L8 t: R8 L
) `  `5 ~: N0 [. Z期待狂人讲解!
回复 支持 反对

使用道具 举报

发表于 2009-7-17 10:40:34 | 显示全部楼层
级别不够，看不见
回复 支持 反对

使用道具 举报

发表于 2009-7-17 10:50:32 | 显示全部楼层
前几天有一零件是复合角，一边是12°，一边是20°，用复合正弦台，一边搭12°，一边搭20°，可磨出来角度相差30′左右吧，不知道如何解决？期待中
回复 支持 反对

使用道具 举报

思索
发表于 2009-7-17 12:20:36 | 显示全部楼层
最简单的是让设计建个3D…
: J' Y9 _  d# E6 C0 `工件和3D图档对照加工…1 S) ~, o1 K0 u  G, H7 J
还有就是让狂人一类大师来讲解了…- s- {6 M) U' m* M2 m' a* ~/ {% M" @, N
呵呵…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-17 22:03:12 | 显示全部楼层
6# tianjiantin 9 c. {, V% A/ K' c, G: D

& W4 b$ U: s0 h% Y) k5 u要用我喇叭口的公式去做
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-17 22:04:33 | 显示全部楼层
等我慢慢把变形发表到差不多的时候再来讲解如何？
& _6 F& q% R6 U0 n$ W还是先讲这个？3 w$ K  W/ l( Q' o# I: P9 A+ R
太多东西堵着啦% k! g! G! y5 e+ w/ D; z" H) G7 q: a) S
呵呵
回复 支持 反对

使用道具 举报

发表于 2009-7-31 12:50:41 | 显示全部楼层
谁还有这种资料多传点好吗？
回复 支持 反对

使用道具 举报

发表于 2009-8-2 14:50:23 | 显示全部楼层
复合角要有很强的立体思维。最少要两年工作经验才可以看懂。以前以为自己懂很多。原来还有不少复合角不懂的。学习中！！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-8-13 16:49:36 | 显示全部楼层
主要还是要思考的很细9 N* N; K! h- b, F- g: N4 Z1 t9 N  r
因为太多数和线在阻碍自己的思考4 s- c  m( f" X: [
的确很费神' {+ {, G& o  Y
所以我都想尽办法把公式简化到最简短
; g$ V) S- C3 r, b$ J方便自己以后用不说2 A' e- D# f& M: M; M3 E2 c9 ]! n
还能帮到更多的人
回复 支持 反对

使用道具 举报

发表于 2009-9-27 19:45:11 | 显示全部楼层
狂人师傅真的是一大好人啊！真的很希望论坛出更多的类似狂人这种无私奉献的师傅啊！！！！！！！
回复 支持 反对

使用道具 举报

发表于 2009-10-12 15:51:46 | 显示全部楼层
现在怎么看不到图片了？
回复 支持 反对

使用道具 举报

发表于 2009-10-16 09:32:33 | 显示全部楼层
没试过........................有机会学习...
回复 支持 反对

使用道具 举报

发表于 2009-10-27 18:08:37 | 显示全部楼层
期待中。望狂人兄早点讲解
回复 支持 反对

使用道具 举报
