比比谁的招更绝？

[复制链接]
发表于 2009-7-17 19:14:41 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
机加工产品，依赖机床，也依赖人的聪明才智！
' R# r( z9 p' |. J相信一定有很多朋友，在别人面对同样的产品，使用同样的机床，而束手无措的时候，有一些小小的绝招，能比别人更快、更好、更绝的做出产品！; I+ L( ~3 P# b
别保守，亮出你的绝招，大家来比比，谁才是真正的武林高手，谁又是天下第一高手？
- J  Q1 }. A1 z3 B- H* R# d
( L; g" F; Y( c) P! a- F; J+ \0 r 1.JPG 2.JPG
回复

使用道具 举报

思索
发表于 2009-7-17 20:55:57 | 显示全部楼层
没有最好…只有最合适…  k! z, ^4 j- a9 Q8 y$ q$ A
尺有所长，寸有所短…
( Y9 O7 A, \+ G: u3 A! I5 v$ Z2 b三人摇磨床，必有我师焉…
; O) y$ }. W9 k) ?2 v6 }5 y呵呵…
回复 支持 反对

使用道具 举报

发表于 2009-7-18 11:13:46 | 显示全部楼层
绝招是遇到困难 才出来的 叫乱世出英雄啊
回复 支持 反对

使用道具 举报

思索
发表于 2009-7-18 12:27:24 | 显示全部楼层
善长逆向思考的人…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-18 14:35:22 | 显示全部楼层
没人出招吗？我只好抛砖引玉了！请看附图，我认为加工有难度，大家出招看看？

1.TIF

24.24 KB, 下载次数: 108, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点

2.TIF

25.64 KB, 下载次数: 35, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-18 14:37:04 | 显示全部楼层
图片是不是看不到？再来一次！
回复 支持 反对

使用道具 举报

发表于 2009-7-18 21:11:59 | 显示全部楼层
上面的是导位针吧？( W4 m7 L- o( n8 G- R  H* B; R
下面的是加长连接用的0 x1 H) Y2 h$ Q7 V6 M; l
都太简单啦吧~
  u, A" S0 R. W; \; o8 j1 Z要快还是车床开粗
) z) Q; }6 ?/ y外圆磨划磨针机加工
回复 支持 反对

使用道具 举报

发表于 2009-7-18 21:55:23 | 显示全部楼层
这种太简单了/磨床分度计手动磨床就可以完成/好点的数控车床就可以一次完成
回复 支持 反对

使用道具 举报

思索
发表于 2009-7-18 22:33:10 | 显示全部楼层
把公差搞上去…  j$ V6 h) }* @
吓吓他们…呵呵…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-19 18:34:10 | 显示全部楼层
上面的是导位针吧？# b/ a5 E# ~" V. ^2 E  h4 J
下面的是加长连接用的! L: w7 v% D* _2 `+ W
都太简单啦吧~; _! U/ h# y  ~/ \: _
要快还是车床开粗, H7 W7 `! T8 V) K3 a/ K( u
外圆磨划磨针机加工
7 ]3 h8 B( `' M! R3 _8 O, n4 D7 ]金属狂人 发表于 2009-7-18 21:11
5 d0 }1 S6 ^$ R! ]$ r/ w- C" h* D0 m

登录/注册后可看大图
0 d, n: v: a2 y' O

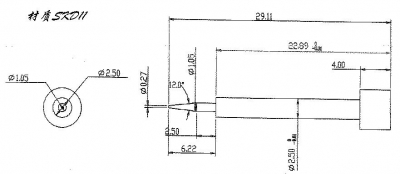

1图我是觉得22.89的长度要0～-0.01的公差不好控制！" l8 e3 n9 ^1 O- F* ?; C) x5 z4 W

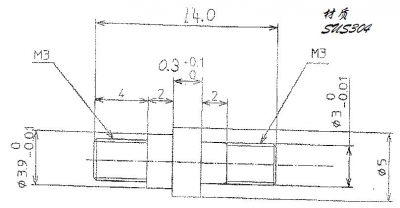

2图是觉得0.3的长度太短，不好磨，还有两边的外牙不好处理！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-19 18:36:16 | 显示全部楼层
这种太简单了/磨床分度计手动磨床就可以完成/好点的数控车床就可以一次完成
+ E. `. O, U' ^- n: @- K王程苗 发表于 2009-7-18 21:55

4 D) u* w) [+ u+ x% v* x& ]
登录/注册后可看大图
; M* o. D! f8 F8 i3 s9 g4 y) v9 P
太简单吗？2图你要磨的话怎么夹持？除牙外所有尺寸都是要磨的哦！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-7-19 18:39:24 | 显示全部楼层
机加工不是单一的机床加工，是很多种机床配合完成一个产品！出招要考虑到下一工序及机床怎么配合，怎么保证产品公差及外观！
回复 支持 反对

使用道具 举报

发表于 2009-7-19 22:07:32 | 显示全部楼层
22.89好保证的很6 e" F0 E& P( n+ x
先按段差去磨
7 k5 a3 r$ {- C# H% ~+ V, @, A3 D最后光屁股保证
$ j  I7 I, _2 u& h6 D  @/ _要0.001的精度都可以
. t5 v7 }* t4 _5 ?% D+ _* U  + f- t4 m& ]/ T, x
0.3和牙也非常好处理8 e# e7 O* g% W/ a  ~' P" ^
牙是车床加工到位
0 n# K7 f: F3 u3 a2 X其它尺寸留余量0.1在# x. t! r  P/ w6 {* A
牙的一头加长一段用于装夹2 x# r$ w/ I+ L  j4 y5 E
把表打好牙的直度就保证啦螺纹不用磨的
; R: J- g9 r; u" p# z. `9 b- X. ]0 ^但外径可以轻光一下2 B  G2 T- R' {  p% ?
最后去加长部分同时保证长度

评分

参与人数 1威望 +20 收起 理由
kingpuwer + 20 好招

查看全部评分

回复 支持 反对

使用道具 举报

许昌
发表于 2009-7-19 22:34:42 | 显示全部楼层
图1    % y5 o$ G% }# e- c- X* E8 Y
这个用冲子机 是不难加工的 ，
& ~) E: O/ q2 V6 K! o. g图25 n4 B9 m& }" a6 T! o2 w5 K
一看就是批量的东东   ， 用自动车床最合适

评分

参与人数 1威望 +12 收起 理由
kingpuwer + 12 说的是！

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2009-7-19 23:59:21 | 显示全部楼层
图1  给个圆全部加工出来都可以+ j# j& T% p$ R% Q

* C9 e# w* f" z" b  图2加长做
1 Z: S3 r! f+ f5 L# f3 B% r
. f8 x" \, e' Y. f很简单呀。。

评分

参与人数 1威望 +12 收起 理由
kingpuwer + 12 出手不凡哦！

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2009-7-24 21:37:04 | 显示全部楼层
有点难度吧，在零件的装夹方面。如果是淬火件好车吗？
回复 支持 反对

使用道具 举报
