三面复合角加工

czp0833 · 发表于 2012-10-27 18:45:30

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 czp0833 于 2012-10-27 18:50 编辑


三个面我都搞的是35度大家知道意思就可以了图没有全部上传

没有正弦杆斜度器顶一下了

我正弦杆转的62.5度也就是27.5度这个对不对啊，砂轮修的30.11度磨来刚好这个是实验了几次的公式我不知道，求狂人老师和给位大师指点下

czp0833 · 发表于 2012-11-3 22:04:36

金属狂人发表于 2012-11-3 10:59
# Z t$ p( h5 Q$ t

登录/注册后可看大图

; J& O, x0 w$ q/ o8 S3 a( I打表也是可以做好的, A8 [6 D" n: {5 ~2 @0 i9 u7 m$ [
可能你没有打好

谢谢了我重新做了一个还是打表还的比较完美

莫打路人甲SYANG · 发表于 2016-1-15 00:40:59

本帖最后由莫打路人甲SYANG 于 2016-1-15 00:44 编辑

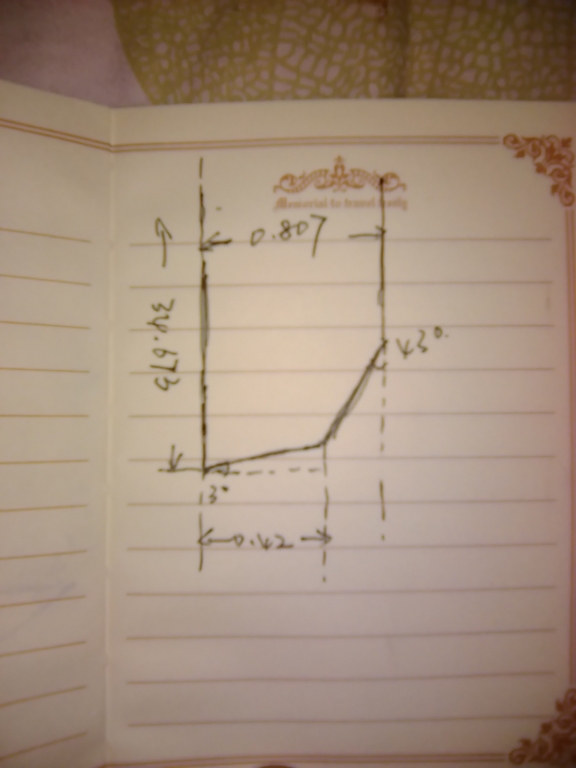

新手求助具体如图片所示，我工件先加工了端面的3°，总长34.673到位。然后加工43度，磨3°和43度的焦点来控制0.42尺寸. 我该如何计算呢？现在端面是个3°的斜面，我边角关系就理不清楚了，算出来的数字加工出来是错的。（磨3°尺寸来控制总长34.673，）请附详细的计算步骤。万分感谢备注，我正弦磁台是47度。工件平放在磁台上，侧面靠进去。

吸血鬼 · 发表于 2018-3-5 22:09:03

谢谢分享

随风的记忆 · 发表于 2012-10-27 23:26:40

我来学习了......

老古董 · 发表于 2012-10-28 01:12:15

你看看可能是正玄杆方向摆错了-----------------

老古董 · 发表于 2012-10-28 01:14:39

file:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/939788049/QQ/WinTemp/RichOle/)R59%25J0ÍIXN83Q%7B%60A0W%25X.jpgfile:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/939788049/QQ/WinTemp/RichOle/%7BHWPCJ)2Y09PODFE_(_K%25PI.jpg你看看要把这条线和靠板摆平行了

老古董 · 发表于 2012-10-28 01:18:03

${HWPCJ)2Y09PODFE_(_K%PI.jpg$

无名N · 发表于 2012-10-28 17:37:04

传一个详细的三视图上来呀

要摸床 · 发表于 2012-10-28 18:01:35

金属狂人 · 发表于 2012-10-28 22:20:07

兄弟您按啦我公式去做的？

yangjeig · 发表于 2012-10-30 00:01:24

正弦杆磨一个也很好用啊，实际角度，写出来大家验算一下或者电脑拉数看看

wjb334030 · 发表于 2012-10-30 14:13:16

{:soso_e100:}

czp0833 · 发表于 2012-10-30 21:45:51

金属狂人发表于 2012-10-28 22:20

4 T' _3 U6 y+ ^% ~4 y, b( o" v
登录/注册后可看大图

/ X+ D# \( c- E: p0 G( U6 E+ b兄弟您按啦我公式去做的？

我用（千分表）做的，没有套公式是的千分表没有错

czp0833 · 发表于 2012-10-30 21:48:02

金属狂人发表于 2012-10-28 22:20
! J$ Z! _& _ t4 J/ d' g

登录/注册后可看大图
' o, y4 K, k) N' l- J- A
兄弟您按啦我公式去做的？

你的帖子我找不到，我干了12年了对这些还真没有研究，原来我是草，请赐教啊，这一招我自己悟的，点评下啊

0126 · 发表于 2012-10-31 19:34:31

知道的说说啊

金属狂人 · 发表于 2012-11-3 10:59:00

打表也是可以做好的
可能你没有打好

rgyet2005 · 发表于 2012-11-13 13:52:04

高手高高手。
