求助加工图中外圆的方法，急

x424173170 · 发表于 2009-9-11 14:27:07

您需要登录才可以下载或查看，没有账号？注册会员

×

[localimg=772,473]6[/localimg]

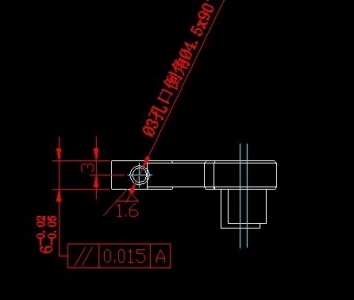

跪求两个8MM外圆怎么能加工到图纸要求急

虹山工具 · 发表于 2015-9-13 00:01:07

估计这个活已经干完了，不知解决得如何，若不用数控加工中心还是有难度，若还关心，我给你出个好工艺，联系：kksszs@sina.com

zxq0220 · 发表于 2015-9-22 09:06:50

方案一：直接用内孔磨头磨；

x424173170 · 发表于 2009-9-11 14:31:11

请各位大师多多指点，小弟在这拜谢了

wxhkxkc · 发表于 2009-9-11 16:33:42

方案1：什么材料是否可以上数控车？
2：用万能外圆磨床上的内圆磨头磨外圆！

x424173170 · 发表于 2009-9-12 07:00:16

20Cr硬度HRC55-60，用数控车圆度达不到要求，用内圆磨砂轮太小精度控制不了

x424173170 · 发表于 2009-9-13 16:20:17

大师都去哪里了？？？？？？？？？

飞龙 · 发表于 2009-10-4 10:14:21

这玩意有点特色哦！！期待中

古董1883 · 发表于 2009-11-5 19:31:59

上数控车,做工装

壮志雄心 · 发表于 2009-12-9 15:30:19

以我看这东西的设计有违机械加工的基本原理，这种三角形角度再加上这中心距如何旋转如不旋转又如何达到这种精度

晨梦 · 发表于 2009-12-9 17:58:29

好象很有难度哦，考虑是否可以焊接加工

samjoy · 发表于 2009-12-19 15:07:54

用内圆磨床磨吧，精度要求都可以达到！！~~~

yz7297423 · 发表于 2010-2-11 19:51:55

粗糙度1.6,公差0.015
这个东西明显是由普通卧式镗床来加工(如果是批量可以用镗铣加工中心)
所有部位都可以用镗床搞定
如果硬度较高可以用磨床
要用到坐标内磨或行星内磨
普通内磨装夹比较困难,中心距很难保证,效率很低

yz7297423 · 发表于 2010-2-11 19:53:04

粗糙度1.6,公差0.015
这个东西明显是由普通卧式镗床来加工(如果是批量可以用镗铣加工中心)
所有部位都可以用镗床搞定
如果硬度较高可以用磨床
要用到坐标内磨或行星内磨
普通内磨装夹比较困难,中心距很难保证,效率很低;P

WWEI · 发表于 2010-2-13 14:46:40

用加工中心，主轴边上装上高速电机用内圆砂轮。这个办法不知可行不可行

张国耀 · 发表于 2010-2-14 14:27:57

过节啦，大家都回家过节了！嘿嘿。。。
期待大师们的早日回归！:lol

砂轮王子 · 发表于 2010-2-21 01:29:30

上铣床做，上镗头反刀镗出来公差和表面都没问题，精镗最后一刀时抹油加工保表面，注意椭圆度适当调整镗头两边的平衡度减小椭圆的出现

x424173170 · 发表于 2010-3-9 19:57:00

这么久了，还是没有人能真正解决这个问题，哎，这个料一个月有一万多个呀！
