发表于 2009-9-11 23:16:33 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
本帖最后由 593816556 于 2009-9-11 23:19 编辑
* A+ a& c& m/ p, d: ~; D. X; D' }* }/ m6 ]* t$ b3 U& _

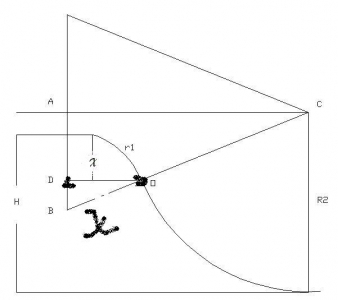

5.JPG 这里不要算吗
回复

使用道具 举报

思索
发表于 2009-9-12 09:02:05 | 显示全部楼层
要呀…8 c8 z3 k7 k% v
怎么这样问？
回复 支持 反对

使用道具 举报

思索
发表于 2009-9-12 11:26:44 | 显示全部楼层
能说下图中哪些是已知尺寸吗？
回复 支持 反对

使用道具 举报

阳阳
发表于 2009-9-12 20:21:41 | 显示全部楼层
本帖最后由 阳阳 于 2009-9-12 20:24 编辑 5 v! O2 w8 y4 n3 u7 t8 Y
4 x: ?0 S3 D& s4 e+ J; S- N. m! Y
这图有点问题 R1 应该和AB相交的！！图都有了，这都不知道你自己笨的！！！！！！AB==R2-H+R1     CB=R1+R2
/ f' x7 d5 [* J- |4 A2 r; Q                                                      AB/CB=角ACB           RT三角形ABC和RT三角形DBO是相似三角形〈所以角ACB=角DOB      所以DB=SIN角DOB*R1               在用R1—DB======XXXXX5 B* k" l5 ~6 }: a  H8 @5 U
   不是你那个XXX      笨来的............哎
回复 支持 反对

使用道具 举报

阳阳
发表于 2009-9-12 20:26:01 | 显示全部楼层
本帖最后由 阳阳 于 2009-9-12 20:27 编辑 8 o$ P2 P& Y1 q4 |7 Q# a, |

4 @7 M  C; ?9 x. ?. N: r+ ^# d你画的那个X   根本就不用用！！算出角度还不会算你那个X吗    真是好笑！！！！！！！！！！！不喜欢和你这样的人交流，脑袋大·
回复 支持 反对

使用道具 举报

思索
发表于 2009-9-12 20:55:28 | 显示全部楼层
R1是一段弧，这样加就和四纸对不起来了…
# T8 R# b; u( e7 j7 K+ X1 sR1应该只是个代号……
5 T, [  c5 \) H/ T! O3 c0 {如果该图要修一个成型砂轮的话x的尺寸必须要计算…) Q6 @$ _$ Y8 ^+ O! v  E; {6 z; E
不然进刀量是多小？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-9-12 21:42:05 | 显示全部楼层
呵呵谢了...我头不怎么大啊.
回复 支持 反对

使用道具 举报

思索
发表于 2009-9-12 23:17:03 | 显示全部楼层
这个简单呀…( l3 l. S! G3 `$ k
是两个圆弧分开接？还是修一个两个圆弧在一起的成型砂轮？! F' q1 g5 D/ I3 O6 U
这个不是普通的圆弧接圆弧…5 F9 K' l) L- d  p
上面的那个是一段弧，圆心在于平面相切的前一段位置…7 Q, N" c$ w8 l
烦请回贴者看清后再说…
回复 支持 反对

使用道具 举报

剑哥
发表于 2009-9-13 13:59:46 | 显示全部楼层
上面那个是一段偏心的圆弧嘛，两个圆弧修在一个砂轮上，应该不用吧！菜鸟，说错就算我FP
回复 支持 反对

使用道具 举报

剑哥
发表于 2009-9-13 14:19:12 | 显示全部楼层
这个菜鸟没磨过，俺磨过一次分中的，这个是不是侧面进刀控制好圆心位置，砂轮底部进刀H啊？
回复 支持 反对

使用道具 举报

孟仔
发表于 2009-12-14 16:52:16 | 显示全部楼层
有这么复杂吗有公式的直接了当
回复 支持 反对

使用道具 举报

发表于 2009-12-19 05:01:36 | 显示全部楼层
回复 1# 593816556
; h. I8 ]3 Y4 @( o+ @) L6 ]$ i# Q- I

2 v/ M1 |) {; I2 I" u2 e    这样的工件有公式的
回复 支持 反对

使用道具 举报

发表于 2009-12-19 19:40:22 | 显示全部楼层
不的明白你的图
回复 支持 反对

使用道具 举报

发表于 2010-1-16 21:23:25 | 显示全部楼层
回复 1# 593816556 9 h) ?# A: O. J1 Q+ {, V

& e# ?1 r' U: g5 |- q! ?& a
  x/ Y( l4 _1 W2 J4 d    阳阳说话是激动了些/ n% l, m% Q% e" M3 r
不过他说的全是对的" ~" B2 A4 R) F
感谢阳阳
回复 支持 反对

使用道具 举报

suwujun
发表于 2010-4-14 20:46:30 | 显示全部楼层
这样的工件是修个成型砂轮一吃踩还是分2个R接呢?????  U- M% M! [1 m. O0 f
请懂的回帖教下`1~感激不尽!!!
回复 支持 反对

使用道具 举报

hhd160
发表于 2010-4-16 18:21:25 | 显示全部楼层
不算怎么磨
: ~3 Q" |0 I/ J, s* `# Z' l人才
回复 支持 反对

使用道具 举报
