今天刚磨了一块不锈钢板300*150*15

CHL魔 · 发表于 2009-9-20 22:16:08

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

今天磨了一块不锈钢板，哎，那种大水磨还有手摇的，摇了一天了，累呀，要求平面度0.01，我磨到0.02，晕，还得返修，这里说了一下个人经验:
1,做一个夹具装板，没有的话也可以直接用502粘平台上。
2，砂轮，我用的是46号L的白钢玉。
3，加水，水要大，用乳化液。
4，下刀0.005到0.01。
注意勤修砂轮。

吸血鬼 · 发表于 2018-6-13 16:23:19

哎，酬和着用吧

剑哥 · 发表于 2009-9-20 23:09:55

我磨过一个五角形的，结果打飞机了

张国耀 · 发表于 2009-9-21 14:21:43

不知道你磨的不锈钢是什么牌号？
使用白刚玉砂轮46L是不有点修整砂轮太频繁了。
如果你让砂轮硬度再降低一点、气孔放大一点应该会有更好的效果！

KAIKAI88 · 发表于 2009-9-21 18:32:48

我没有磨过不锈钢

KAIKAI88 · 发表于 2009-9-27 20:35:34

我没有磨过不锈钢

caishanming · 发表于 2009-10-9 09:58:07

我磨过一次12*18*320的，上面还有两条槽，用小干磨干的，干了一晚上真是郁闷死了，磨下来的铁销把工衣都烫了几个洞，超容易烧刀打油都不行，老大还忽悠我说和钨铜一样，晕死！

连长 · 发表于 2009-10-9 10:20:31

使用白刚玉砂轮46L是不有点修整砂轮太频繁了。要用碳化硅砂轮。

aixingweima · 发表于 2009-10-9 17:18:36

牛B呀........有磨过...改天要试试..嘿嘿

zhacongjin · 发表于 2009-10-9 19:52:44

砂轮转速要打低点

小牛 · 发表于 2009-10-9 20:02:18

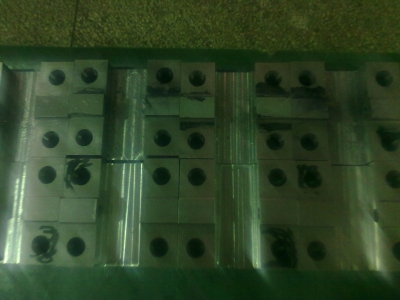

[img][/img]磨过这个不锈钢的是六面体来这就是平常大水磨上常用的那种砂轮水磨550.jpg

比小磨床上省时省力可能是没用过各位师傅说的那种比较适合磨不锈钢的砂轮吧 ! 自己感觉就是比平常的砂轮粗点气孔大点不容易粘刀吧但要挡好哈哈

磨时间 · 发表于 2009-10-10 22:39:46

GC或CBN都可以啊

磨一刀 · 发表于 2009-10-12 20:13:01

砂轮勤修，工作台左右摆动慢点可能会好一点，冷却液压力要大

yxzymq · 发表于 2009-10-12 20:25:35

不锈钢的确很难磨，而且变形相当大

zwjysx · 发表于 2009-10-12 23:06:25

CBN砂轮搞会好点

yxzymq · 发表于 2009-10-13 17:24:31

请问楼上的，CBN是什么沙轮呀？是什么材质？

小牛 · 发表于 2009-10-13 17:45:41

用CBN的磨不是好多厂用的起的呀

账号		自动登录	找回密码
密码			注册会员
