[资讯] 各位磨削大师帮帮忙

[复制链接]
发表于 2013-6-29 09:13:52 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

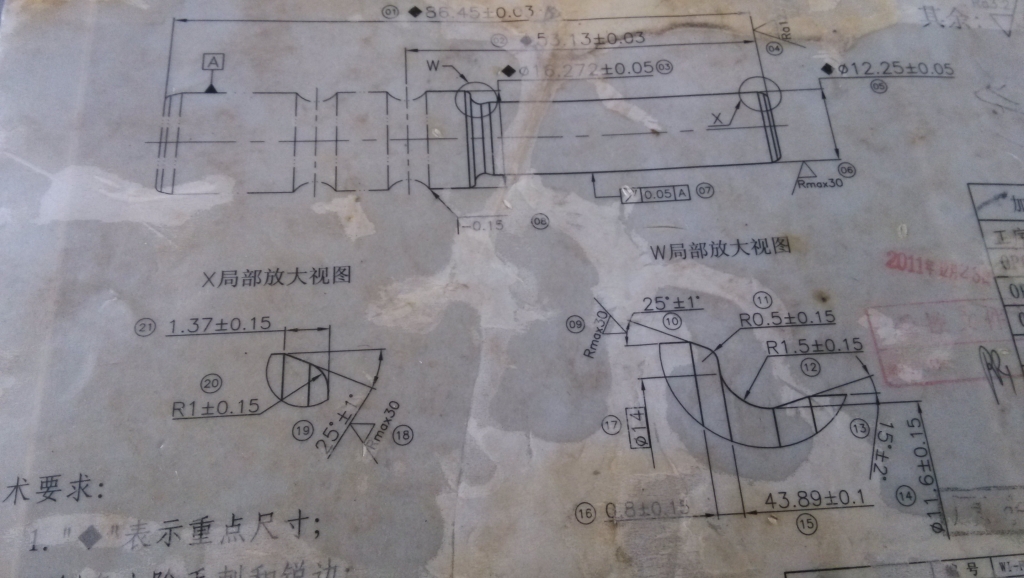

这图纸上的产品有什么磨床好磨。要全部磨到两个槽也要磨到哪个磨削大师指点下,小弟在这谢过了
3 g2 p& M; t- B1 A& g! C+ m" [% i
发表于 2013-9-3 18:54:47 | 显示全部楼层
wuxinmo1234 发表于 2013-7-8 15:45* A$ i$ m( w; Z3 T7 H! `* F, B" s
我们用的是德国数控磨床,  沙轮/ z( w- y( X/ D  t
是,成型沙轮,就是沟磨不全
. k$ q- I# b1 [+ t# x谁可以说说是什么原因
4 A. |  S  L0 D
第一主要是看你的编程圆弧的连接够不够好
/ p) |3 t% j+ |" x) D( D: q/ R第二砂轮成型不需要编程主要是看砂轮修整金刚石,一般金刚石钝了就会容易出现沟不全,金刚石越尖越容易修出好的槽。; {0 v* a! y# `6 j. `2 J3 i2 l
个人经验,希望对你有所帮助。
& I/ H+ m5 A$ m* O  }$ F
发表于 2013-7-13 10:26:22 | 显示全部楼层
如果是数控磨床,成型沙轮的话,肯定是应为前加工工件变形,或者热处理变形导致工件弯曲。是不是中间那个沟能磨出来,而两头的有一半磨到了呀。你好好检查下坯料。
 楼主| 发表于 2013-6-29 17:11:48 | 显示全部楼层
轴承设备 发表于 2013-6-29 11:00" |7 {$ x8 o0 y3 e1 q# m
你们做水泵轴的吧,你是要磨外圆和两个沟道吗

8 |2 Z5 D8 n" r5 p5 K. {是呀,你看用什么磨床,可以磨/ ^6 h+ s2 G% l$ ^, T; r; ~
发表于 2013-6-29 11:00:37 | 显示全部楼层
你们做水泵轴的吧,你是要磨外圆和两个沟道吗
 楼主| 发表于 2013-6-29 16:32:46 来自手机 | 显示全部楼层
发表于 2013-7-1 08:42:59 | 显示全部楼层
本帖最后由 轴承设备 于 2013-7-1 08:48 编辑
( f( C8 [# \8 a' k" y  z$ \; L: Y/ N6 n' z3 j

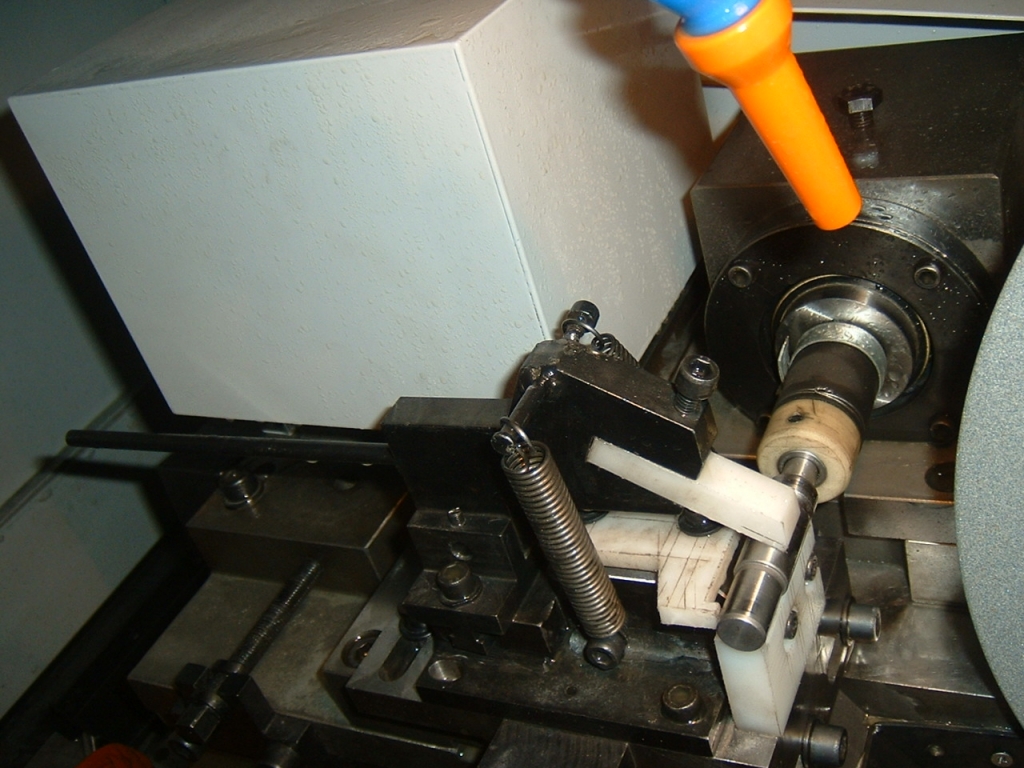

外圆用专用无心磨,沟道的话我们开发的有专用设备,手动的、自动的都有,我这里有张图片你可以看一下4 z8 A7 @2 Y. z, R5 y
发表于 2013-7-1 12:33:48 | 显示全部楼层
在手摇磨床上用冲子成型器磨就好了。
发表于 2013-7-4 21:33:28 | 显示全部楼层
直接用三爪抓住磨。
; u6 ^/ h% b" x0 T
 楼主| 发表于 2013-7-5 08:47:12 | 显示全部楼层
产品的沟道老是磨不全,一半磨到一半磨不到这是什么原因,是磨床的原因吗
发表于 2013-7-6 20:28:01 | 显示全部楼层
你是外圆磨还是手摇磨床?手摇磨床得话师傅不行,外圆磨我不熟。
发表于 2013-7-6 21:30:08 | 显示全部楼层

; T2 D8 |$ V7 w& T, x! F9 G" I% j0 q平磨就行啊。。。。在磁台上转
发表于 2013-7-8 07:55:01 | 显示全部楼层
在外圆磨上能加工,但要2次完成
发表于 2013-7-8 14:21:07 | 显示全部楼层
用无心磨磨外圆,再用沟道磨,磨沟道
 楼主| 发表于 2013-7-8 15:45:26 | 显示全部楼层
我们用的是德国数控磨床,  沙轮
! F6 m7 O1 I8 o: B, i2 G是,成型沙轮,就是沟磨不全
* R# T& w9 z7 K谁可以说说是什么原因
发表于 2013-7-15 10:31:16 | 显示全部楼层
平磨上加个转台就OK了。
发表于 2013-8-15 15:00:18 | 显示全部楼层
用外径研磨机做,要不发过来我给你加工做全。
