[资料] 无心磨床 薄片类的工件磨削教程(六)

    [复制链接]
发表于 2009-10-19 20:33:44 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

一般无心磨都是磨圆柱体的物体,很少有磨薄片类的工件,其实只要送料处理好,磨削跟长工件一样的磨,下面我们介绍下具体的方法。 高手路过哦。。。

N$ Z ?2 v. `; w' X



. t1 e, l" y, ]8 t

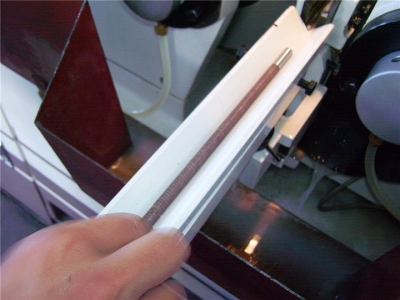

 1:首先要有V型槽的送料架,能把工件摆放整齐。

, Y( Q$ k) c6 s



+ z! L4 l$ Z/ V n( J

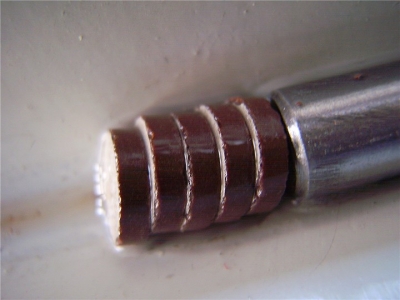

 2:准备2个跟工件外径一直活着稍微小点的圆柱体工件。圆柱体来防止工件侧翻。

' u. d& k( J0 G4 j* M: I9 f' C



5 N8 E* e9 A; f6 `9 @9 u

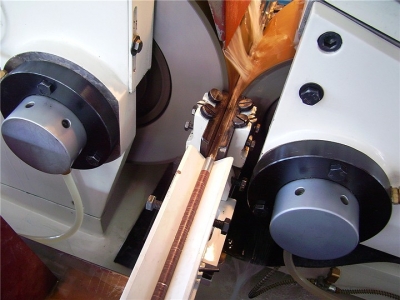

3:最好在砂轮和导轮的刀片上方装一根压料装置,防止工件跳动。

* k: i' \' ?; Z# i/ s



, o% X. j l0 Q1 X

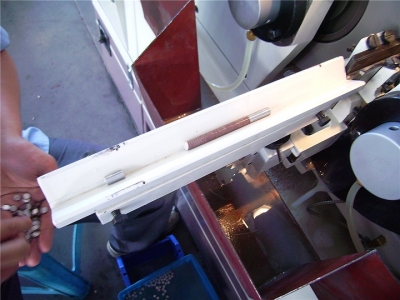

4:剩下的方法跟磨其他的工一致,只有在送料的时候和推工件的时候需要稍微注意下,工件要摆放整齐,不能有错乱现象。把准备好的圆柱体放一个在前面一个在工件尾部,工件摆放的长度一般控制在15CM 内,过长在送料的时候容易错乱。

/ E7 I/ K" m8 a9 D



8 I0 [+ v5 A, g7 A9 H9 s9 G( O

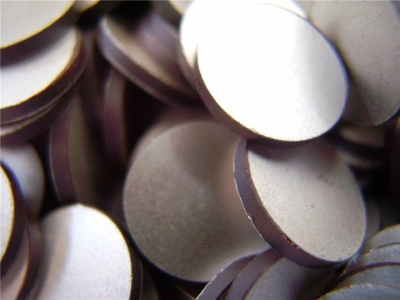

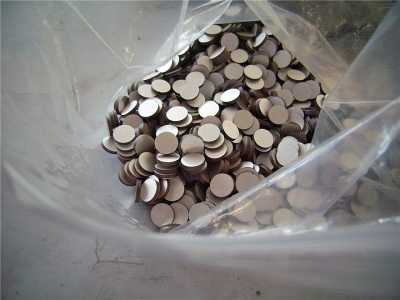

 5:在推工件的时候要顺着磨削的速度,不要用力否则工件会跳动,产生错乱工件在送到中间要连续推,不能有停留,否则工件会侧翻。 下面图中的工件参数外径 8MM 厚度 1mm--1.5mm---2mm 3种,材质为陶瓷。 3楼有简短视屏

# Z' N* [+ i8 M% @ ~" ^" ^



* W S; n# B. B" } k, Z6 o


) q: J' S) ~4 Y' Y6 C* C5 c



3 O) n1 l) z" v- \* L/ b* A


. L( K3 Y1 x' j6 L' `& G+ }# s4 ^



" D! j* _# w0 @3 b: J; F' L9 R


8 U: `$ ]6 Y1 |/ ]& e



$ j; [1 } K% t# ^" S


. w% w5 }2 ` I# ^/ K1 I



9 s5 k' E# Q5 t$ S


7 n. l5 I7 L# V



- ?% C2 Y: F- @, ]" l# _4 f


. w- U8 g4 G" ]7 Y, n$ [' `' V4 W



( T& T& T( `5 _8 a9 Z


& s4 f0 [$ \7 G$ C) a7 K$ R



3 T$ Q/ \" v) h9 b; b# [




PIC02412.AVI

2.4 MB, 下载次数: 294, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点

视屏文件

发表于 2016-2-28 22:37:58 | 显示全部楼层
其实薄工件还好说,最恶心的是中间带孔,高度薄,壁也薄并且重量轻的工件!
发表于 2016-1-23 09:30:39 | 显示全部楼层
学习,谢谢楼主
发表于 2009-10-19 21:12:23 | 显示全部楼层
尖端,学习了!!!
发表于 2009-10-19 21:15:46 | 显示全部楼层
谢谢了; ?6 \1 N) E2 f. l$ {( d
太高明了............牛
 楼主| 发表于 2009-10-19 22:18:08 | 显示全部楼层
发表于 2010-3-8 12:16:49 | 显示全部楼层
高明!学习了!顶!
发表于 2011-4-14 18:24:52 | 显示全部楼层
回复 无心圣手 的帖子. L  _2 F; v+ M" B
7 J$ T* k5 u# R8 U% N
呵呵,长见识了。
发表于 2011-7-19 20:09:53 | 显示全部楼层
此办法我们经常用,有些更难的要几个人一囗气搞定,中间不能停.
发表于 2011-7-20 08:46:10 | 显示全部楼层
看起来好像很危险
发表于 2012-9-23 22:27:22 | 显示全部楼层
这么薄不怕产品向前倾斜吗?难道停顿一下后都在最前面加一根圆柱棒?
发表于 2012-9-23 22:54:17 | 显示全部楼层
请问V型槽的送料架是什么材料的?$ v2 M  E5 u4 E
发表于 2012-10-5 16:49:32 | 显示全部楼层
这是最实用的办法。
发表于 2012-10-19 22:21:47 来自手机 | 显示全部楼层
手推着就来了。防止跳动就OK了呗。
发表于 2012-11-24 22:09:40 | 显示全部楼层
好技术,学习才是王道
发表于 2012-11-25 04:53:27 | 显示全部楼层
牛b,不过我现在的厂磨这样的产品都是用振动盘+弯管自动送料的了,还没见过手推圆片呢,原来是这样
发表于 2013-3-6 11:43:23 | 显示全部楼层
此办法我们经常用,有些更难的要几个人一囗气搞定,中间不能停.1 J1 I+ h& g- b
发表于 2013-3-8 11:59:09 | 显示全部楼层
这个办法昨天来厂的一个朋友刚介绍过,还没应用,确实不错,正是我们需要的方法。非常感谢。
