r面研磨！！！！

198246 · 发表于 2013-8-6 21:58:33

您需要登录才可以下载或查看，没有账号？注册会员

×

机台是10年前的。现在研磨出来的r面就是有个尖点！！！望知道的师傅指点迷津！谢谢

198246 · 发表于 2013-8-6 22:01:55

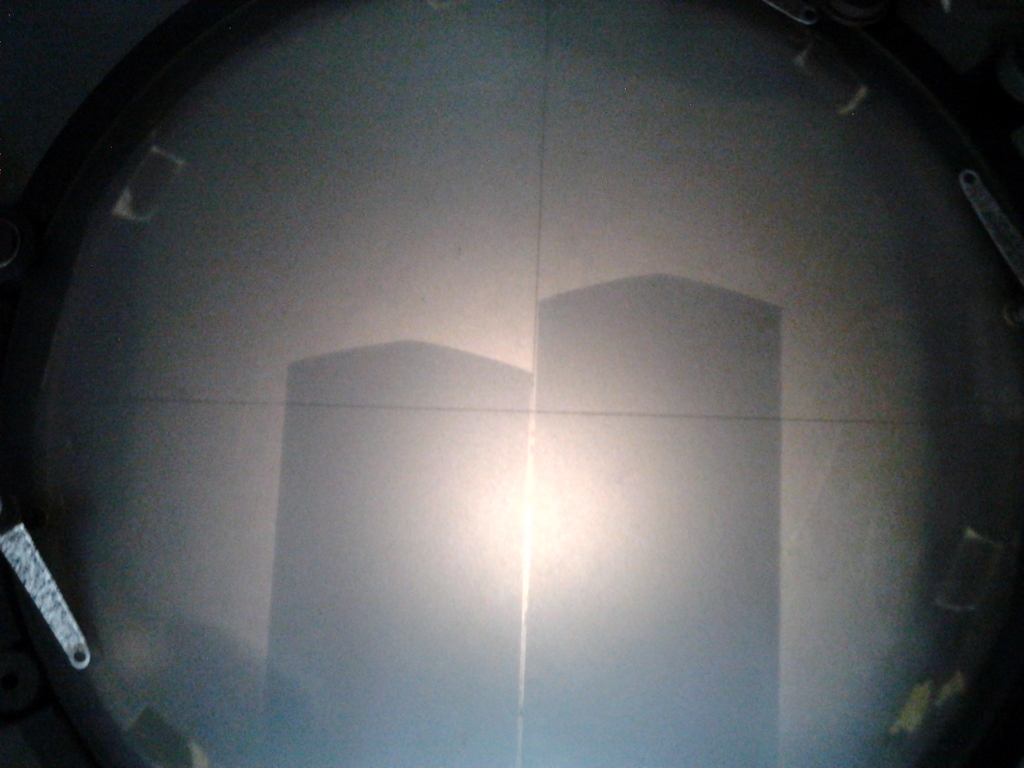

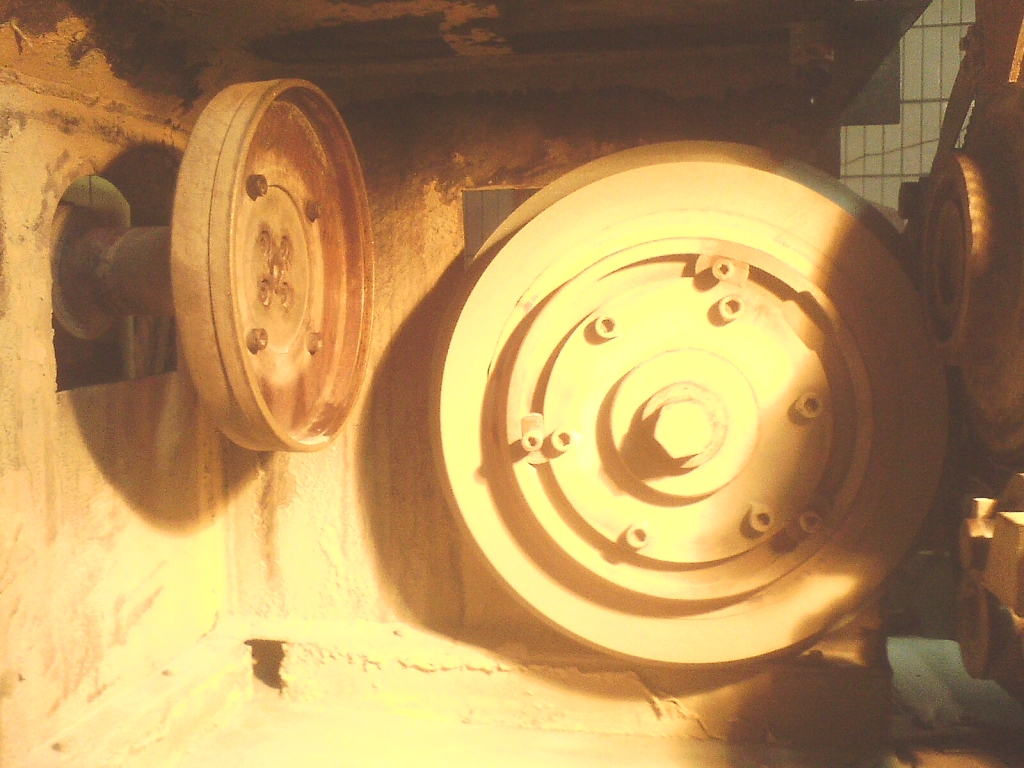

第一，二是机台型号，第三图是研磨出来r面投影出来的影像！

zxq0220 · 发表于 2013-8-7 07:54:26

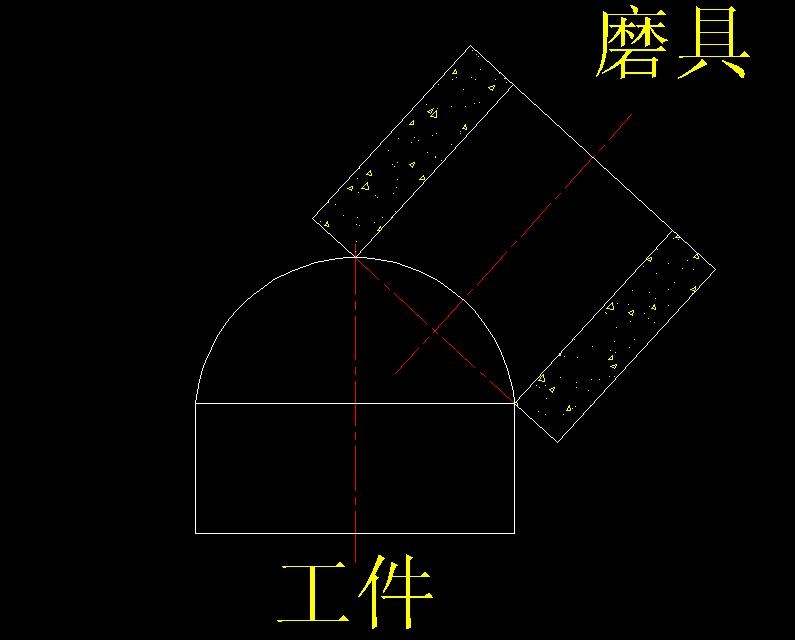

根据球面展成原理，磨具过了球心后的结果就是这样。磨具的边沿一定要通过球的回转中心。

198246 · 发表于 2013-8-7 17:29:39

zxq0220 发表于 2013-8-7 07:54/ i. g) A% [; L8 r7 M7 Z" U
根据球面展成原理，磨具过了球心后的结果就是这样。磨具的边沿一定要通过球的回转中心。

中心点怎么找？

198246 · 发表于 2013-8-7 22:12:42

198246 发表于 2013-8-7 17:29
% ~: ?& x: a' T. y/ @( B中心点怎么找？

砂轮与金刚盘与卡料的卡盘这三者有什么关系的呢？
听他们说卡盘的最低点要高于砂轮的中心点，然而卡盘的中心点与金刚盘的中心点需一条线上。不知道对不对呢？

198246 · 发表于 2013-8-9 20:27:47

真的没人了解这个机器吗？

198246 · 发表于 2013-8-9 21:09:25

哎 !!!{:soso_e150:}

198246 · 发表于 2013-9-4 22:11:54

偶的神啊。有人救救我么？？？？？？？？？？？？？？？

zxq0220 · 发表于 2013-9-5 07:42:01

198246 · 发表于 2013-9-8 21:39:24

zxq0220 发表于 2013-9-5 07:42

现有现成的机台。暂时还没想过买其他的。

516670240 · 发表于 2014-2-25 10:48:51

把修正装置的位置下降2度，技术指导请联络18868967368
