[角度] 这种刀口的角度怎么修,大家交流一下

  [复制链接]
发表于 2013-8-11 22:22:18 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

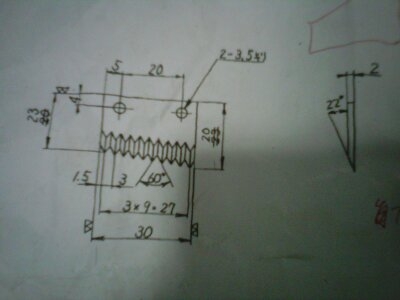

虽然我不做磨床了,但我一直关注磨床。最近新来了一张图纸,我出于好奇就看了一下,感觉有代表性,就和大家一起交流一下。看图吧
0 \% q6 z# Q2 U- M

点评

[url=http://www.chmcc.cn/thread-28875-1-1.html]看这[/url]  发表于 2013-8-13 09:10
发表于 2013-8-11 22:33:25 | 显示全部楼层
论坛有类似帖子
 楼主| 发表于 2013-8-12 20:35:31 | 显示全部楼层
有吗?你有审图吗,这个刀口是斜的,砂轮两边的角度就不一样,每次下刀也不一样
" e, h0 }3 y% s! r" X# |  现在活跃的都是新人,因为没有难的问题了,老会员都不来了

点评

我设计的全自动专用机床。 一个班1000件  发表于 2013-9-20 14:36
不是没难问题了!  详情 回复 发表于 2013-8-12 21:01
发表于 2013-8-12 20:54:35 | 显示全部楼层
本帖最后由 kkzi2 于 2013-8-12 21:15 编辑
( v; k- X$ W; x

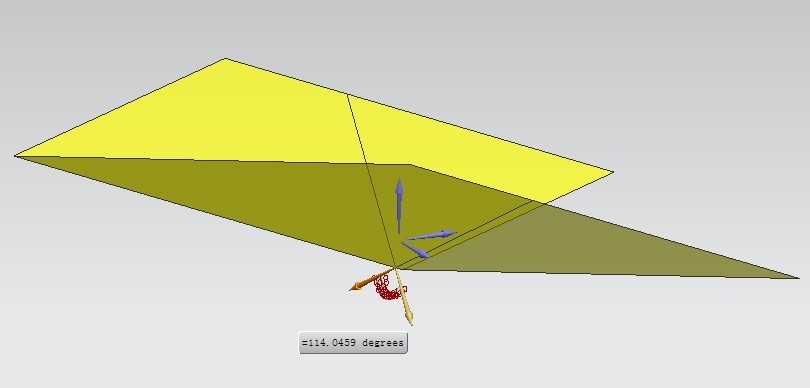

$ |+ c/ g  M5 }# v' r=114.046?
; B$ [( @/ U; a$ }0 ]! r 11.jpg
) d$ d( A) {/ c; W

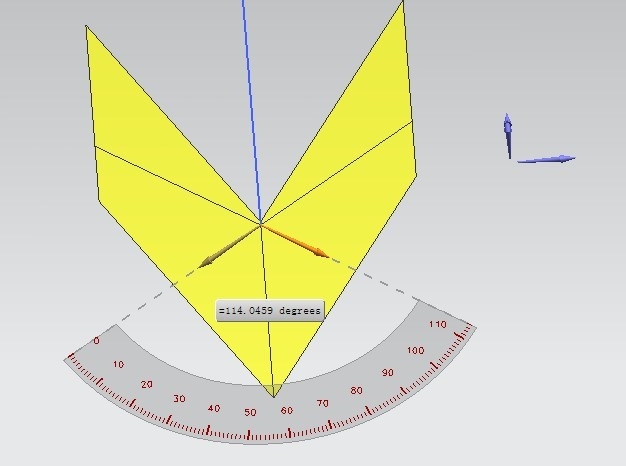

2 l! X7 s1 h, n% Q: y 12.jpg
9 X' r6 Z, `3 Y
7 N9 O' l& [9 H, S! h

点评

砂轮的总角度是对的,但两边角度不是相同的,高的那一边角度要大一点  详情 回复 发表于 2013-8-13 09:45
发表于 2013-8-12 21:01:08 来自手机 | 显示全部楼层
dingfangai 发表于 2013-8-12 20:35  有吗?你有审图吗,这个刀口是斜的,砂轮两边的角度就不一样,每次下刀也不一样  现在活跃的都是新人,因 ...

5 Q( e: s$ a3 q% Z# K, c不是没难问题了!
 楼主| 发表于 2013-8-13 09:45:56 | 显示全部楼层
kkzi2 发表于 2013-8-12 20:54
4 v: J, u& a9 u: t=114.046?

4 {' O8 q3 E2 V! n+ o. n! p砂轮的总角度是对的,但两边角度不是相同的,高的那一边角度要大一点8 ~% e5 ^! ]4 p2 p, f
发表于 2013-8-30 17:11:30 | 显示全部楼层
我们经常做几十件的批量件) e% ?1 t0 d4 g

  i' ^: o4 a0 Y4 e: c& V
发表于 2013-8-30 17:12:08 | 显示全部楼层
你们用的什么材料
发表于 2013-9-7 16:20:07 | 显示全部楼层
这是切刀吧,只要砂轮两边打个斜度,放在正炫磁台上就可以加工那刀口了 啊
; g8 Z9 O9 K$ g

点评

对的。很简单的事。脑子为什么转不开。  发表于 2013-9-20 14:34
 楼主| 发表于 2013-9-21 22:32:42 | 显示全部楼层
呵呵,有的人就喜欢坐享其成。不懂原理,死记公式,问题只看表面,不想想怎么控制精度,怎么做效率高,我也懒得解释了
发表于 2013-9-22 00:26:02 | 显示全部楼层
件数多了,要磨俩个斜度块 22°,零件底部稍作手脚(22°小亵渎一点点),效率就出来了,: d& \  S" E) M8 i2 F& K; Y) T

! }9 V+ v: A2 R. I, s8 q精度就要靠平时做事稳了,& v- N) |2 o  X2 E  S" X, N  B

& _' P7 o1 ?- t) V% {砂轮修的斜度,4楼明确给出了,
. F7 t6 n9 D# z! U2 W( H5 O# j- W+ Z# t7 c% ^
至于你的图,看似上下视觉角度不一样大,! u7 z; l7 D) G! Q3 \( `
但按道理是一样的,如果真不一样,那就是你的22°有问题

点评

顶 一下 这事个 好 方法  详情 回复 发表于 2013-9-25 14:19
发表于 2013-9-24 21:16:11 | 显示全部楼层
洗砂轮的角度   怎么算的公式      谢谢哪位师傅告诉下
发表于 2013-9-25 14:19:03 | 显示全部楼层
老古董 发表于 2013-9-22 00:26
8 O( a: S8 S7 g9 ~! ^7 W% p件数多了,要磨俩个斜度块 22°,零件底部稍作手脚(22°小亵渎一点点),效率就出来了,: h7 Q4 [" T9 ]/ S. x' P

; V6 M* f( u( u* |! s精度就要靠平 ...

' {& H! E, S$ [5 m5 n顶  一下    这事个 好 方法" S, r  p* }7 b8 p' z) {7 b
发表于 2015-7-26 23:17:24 | 显示全部楼层
12楼这个是正解;又速度有省事。效率高。
发表于 2018-2-24 21:46:29 | 显示全部楼层
不明觉厉
