椭圆如何在CAD中标注R

[复制链接]
发表于 2013-9-16 22:26:05 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
最近公司来了几个新人,都不会搞椭圆,我做了示范,他们还是搞不懂,更不想去算
1 ~; _- a5 n' R( P" ]% V/ F
5 Q9 w0 Z' n2 b2 A5 }) f所以我在这里请教魔界的兄弟
  r7 m: f/ P. }( m+ o. i, W2 o( L6 A) z, P
谁会在CAD中标注椭圆的大小R) q" S4 _3 W& A  [# b" x3 x
 楼主| 发表于 2013-9-16 22:27:46 | 显示全部楼层
正在研究中
 楼主| 发表于 2013-9-17 23:53:33 | 显示全部楼层

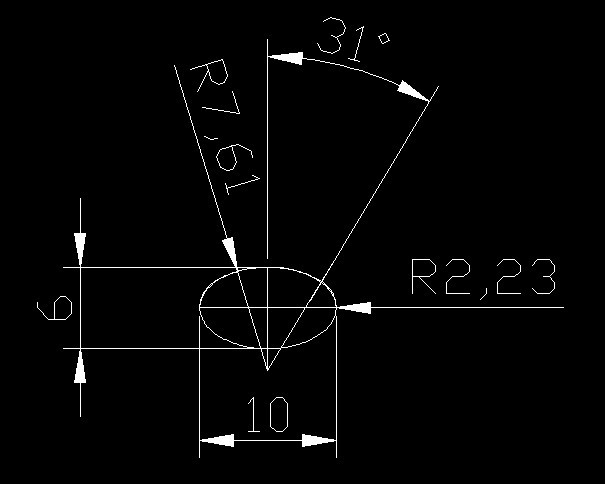

77777777777777777777.jpg / r* u. r0 s9 r1 J, S" Y# Q9 c

. ?* Z3 p& ^& V- q! g0 _
; W3 ]  N* o9 P. d7 w( m: y. C0 C* D- ]% M! W4 J. s6 s
已经研究出来了,不过很复杂
: E3 U, s1 x! R0 D$ T9 I* s& c3 I* @' r
, P2 `0 D9 W) B: Z现在正在研究简便方法3 J2 s. S) k8 H  i. |

点评

我做过一个,,,分了四步做的  详情 回复 发表于 2015-7-26 20:20
发表于 2013-9-18 00:44:24 来自手机 | 显示全部楼层
不是炸开就可以了吗?
发表于 2013-9-18 07:44:46 | 显示全部楼层
如果是四圆弧椭圆可以这样标。6 O& q3 o: o& P- O. U
在ACAD中将系统变量PELLIPSE设置成1,可以直接画出16段圆弧的椭圆。
/ M% A; ^: ]  g5 N" ~0 c% @但上面的椭圆是近似画法,都不是真正的椭圆。$ W* }2 K6 d  U6 f  H! B
真正的椭圆只标长轴和短轴的长度就行。
1 d5 w3 L" U+ S4 f" @/ w2 {( }数控加工时可用公式计算或直接算好坐标点用直线逼近椭圆。

点评

我是不想用手工去算 直接用电脑弄出来多简单啊 还在研究中,你说的把什么设置成1,这个我没看懂  详情 回复 发表于 2013-9-18 20:32
 楼主| 发表于 2013-9-18 20:32:31 | 显示全部楼层
zxq0220 发表于 2013-9-18 07:44! v& J- v" P, L/ d' R- X5 m
如果是四圆弧椭圆可以这样标。. W. G( ]0 d; _" K$ r: _( X' ?' u
在ACAD中将系统变量PELLIPSE设置成1,可以直接画出16段圆弧的椭圆。
% m# N' U% o; ~但上 ...
# c3 l; ~3 m; A- y' X& U. x
我是不想用手工去算8 q: l& ]% y3 u- b6 l; _

2 M9 w! {; p. T& A0 [7 j: D直接用电脑弄出来多简单啊
9 {# O: W' {! M5 s  Q. w& Y  s( u/ W; x; b3 z
还在研究中,你说的把什么设置成1,这个我没看懂
" |' s/ h$ U, V$ h3 I  p, f
发表于 2013-9-19 08:28:58 | 显示全部楼层

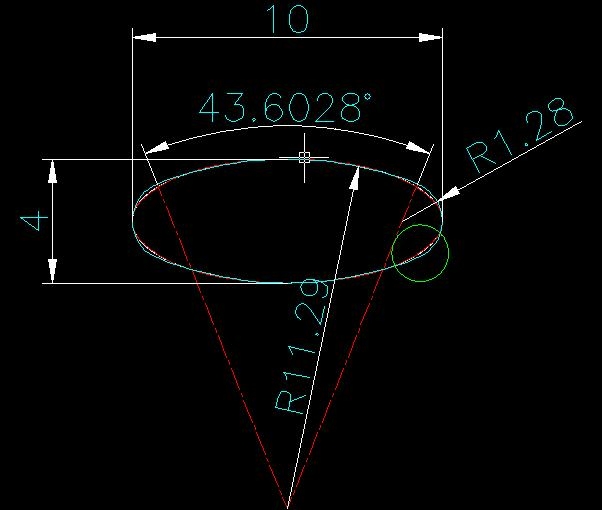

椭圆画法.JPG ' Q: `! C6 _- q" z  d* p1 e
上面是三种画法
0 G* D, K1 a1 Z% K5 V0 `' V白色的是标准椭圆,红色的是16圆弧椭圆,青色的是四圆弧椭圆。
$ H; u7 B- Q6 J图国小绿圈处可以看出几种画法的误差
发表于 2015-7-26 20:20:21 | 显示全部楼层
弹指年华 发表于 2013-9-17 23:53
! Z& H# H4 e/ {已经研究出来了,不过很复杂( B$ U# I5 ?# ~3 H, K: q4 |3 J5 @: c

1 o. c9 T( h, @6 A. l7 x6 _9 \现在正在研究简便方法

* m- F$ \1 U- B. C2 Q6 e, A我做过一个,,,分了四步做的3 L, P& W) O$ e; o! H
发表于 2018-2-25 01:30:23 | 显示全部楼层
为什么不想去算
8 f3 q2 Z5 N2 U. E会算挺好的呀
