这个零件怎么加工？？？

wzh1114 · 发表于 2013-9-17 23:22:32

您需要登录才可以下载或查看，没有账号？注册会员

×

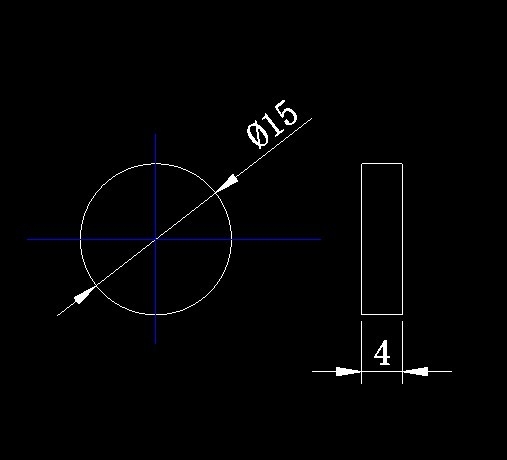

材料304，要求粗糙度0.2，尺寸精度15负0.008mm,该怎么加工。主要担心零件翻滚。

零件.dwg (61.82 KB, 下载次数: 19)


研磨者 · 发表于 2013-9-18 11:55:13

楼主以后发帖子，最好直接传个图片，cad 格式的大家估计懒的下软件打开

研磨者 · 发表于 2013-9-18 11:56:12

另外你的这个工件无心磨可以加工，之前论坛上传过薄片类工件加工的帖子

8mm 厚度1mm 的都可以

你看看那个帖子再来问吧

圆锥滚子无心磨 · 发表于 2013-9-18 12:56:06

没什么难度，和轴承套圈加工方法一样，这个应该还好做，实心的

延续的风 · 发表于 2013-9-18 15:52:23

这个简单的，可以加工的，用无心磨床磨

jixin · 发表于 2013-9-18 19:41:24

冲子成型器浪费点料

lusaihua · 发表于 2013-9-19 16:23:04

这个好加工把工件放平了让它磨过去就好了啊

销销磨工 · 发表于 2013-10-6 21:25:34

0.2光洁度镜面了无心磨快丝磨床抛光

我要学 · 发表于 2013-10-12 09:19:22

建议你去论坛看看有好多贴子

磨削达人 · 发表于 2013-10-18 15:29:56

销销磨工发表于 2013-10-6 21:251 V* f3 o c4 s" D1 R. O$ m% D
0.2光洁度镜面了无心磨快丝磨床抛光

Ra0.2不是镜面

销销磨工 · 发表于 2013-10-18 22:12:11

接近了有10级了我们一般做这光洁度都用抛光的

Mariachi · 发表于 2013-10-20 18:15:08

冲子摇出来在切，第一片不要，平面磨就可以了

偏心磨初学者 · 发表于 2013-10-24 19:00:12

可以用无心磨切入磨定位用带磁性的吸盘
