以前学习过的资料共享大家。
/ K7 X& }7 R( B
) d2 m' j4 |: o& k9 k

无心外圆磨削的质量分析

　在磨削过程中，由于有多种因素的影响，零件表面容易产生各种缺陷。常见的缺陷及解决措施分析如下：　

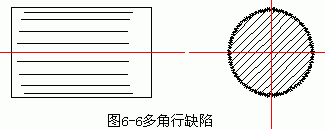

　1 ．多角形 在零件表面沿母线方向存在一条条等距的直线痕迹，其深度小于 0.5 μ m ，如图所示。

产生原因主要是由于砂轮与工件沿径向产生周期性振动所致。如砂轮或电动机不平衡；轴承刚性差或间隙 太大 ；工件中心孔与顶尖接触不良；砂轮磨损不均匀等。消除振动的措施，如仔细地平衡砂轮和电动机；改善中心孔和顶尖的接触情况；及时修整砂轮；调整轴承间隙等。

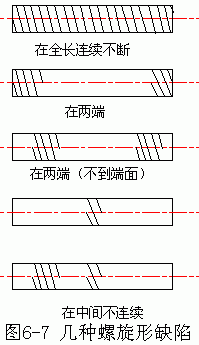

　　2 ．螺旋形 磨削后的工件表面呈现一条很深的螺旋痕迹，痕迹的间距等于工件每转的纵向进给量。如图 6-7 所示。

　　产生原因主要是砂轮微刃的等高性破坏或砂轮与工件局部接触。如砂轮母线与工件母线不平行；头架、尾座刚性不等；砂轮主轴刚性差。消除的措施，修正砂轮，保持微刃等高性；调整轴承间隙；保持主轴的位置精度；砂轮两边修磨成能成台肩形或倒圆角，使砂轮两端不参加切削；工件台润滑油要合适，同时应有卸载装置；使导轨润滑为低压供油。

　　

　　3 ．拉毛（划伤或划痕） 常见的工件表面拉毛现象如图 6-8 所示。

　　产生原因主要是磨粒自锐性过强；切削液不清洁；砂轮罩上磨屑落在砂轮与工件之间等。消除拉毛的措施，选择硬度稍高一些的砂轮；砂轮修整后用切削液和毛刷清洗；对切削液进行过滤；清理砂轮罩上的磨屑等。



　　4 ．烧伤 可分为螺旋形烧伤和点烧伤，如图 6-9 所示。

　　烧伤的原因主要是由于磨削高温的作用，使工件表层金相组织发生变化，因而使工件表面硬度发生明显变化。消除烧伤的措施，降低砂轮硬度；减小磨削深度；适当提高工件转速；减少砂轮与工件接触面积；及时修正砂轮；进行充分冷却等。
