砂轮的选择

刘钟 · 发表于 2013-10-4 22:01:09

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

x

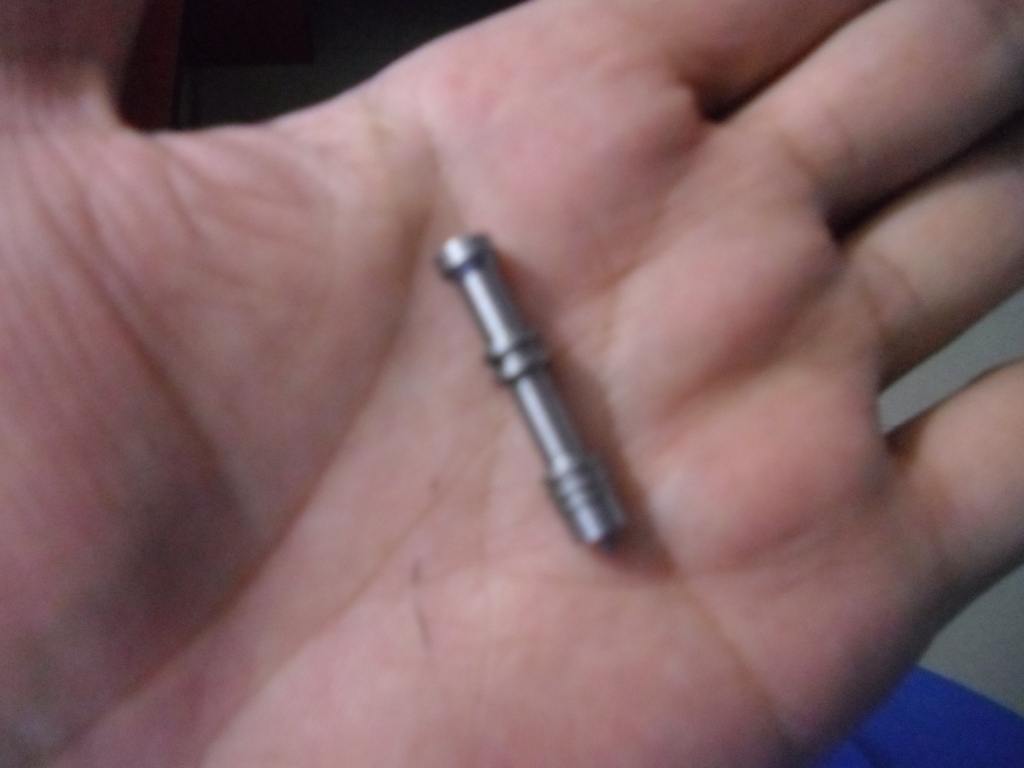

最近我有在做款产品，材质.ESP16属于高碳钢，外径6.0，长度30.0MM.产品有车5个槽.能够磨削的面很窄，热处理HVI720--820之间，表面渗碳处理，单边0.2--0.4MM,关键就是这个渗碳层它里面有个白亮层和扩散层，砂轮用的是台湾中砂的，材质.SKG100J8V9B,磨削量每次0.005MM，碰到一个棘手的问题，磨出来的产品倒角都会有崩缺口，而崩缺的就是白亮层，砂轮换过三种了，GC.WA.SKG.情况还是没有好转，不知道各位有何高见

张国耀 · 发表于 2013-10-23 00:24:03

白亮层属于化合物层，主要是起耐磨和抗蚀性的作用，本身硬度很高，但却很脆，这是崩边的根源。解决方案：砂轮硬度和磨料硬度调低，
单边磨削量再低
調机问题一定要重视，区别与其他，包括扩散层。
根据白亮层方案一定单独做。
祝你好运！
…来自安卓客户端

刘钟 · 发表于 2013-10-21 22:43:46

我们今天下午也试了氧化铝的砂轮.WA和绿碳化硅GC80的，硬度的话还好了都是J和K之间，导轮倾斜角度2.5，转速30，磨削量0.005MM，但是磨出来产品的倒角边还是会有崩缺，求解

罗宾斯 · 发表于 2013-10-10 22:40:42

单边进给量5u，

如果整体磨削，可以选择3KG 120 H VBP (带气孔），粒度还可以到150-180；工件直径小；

单个槽磨削，可以选择高速砂轮（60m/s），CBN砂轮

冰川雨叶 · 发表于 2013-10-5 16:22:38

精磨的时候直接用电镀成型砂轮修一下应该就可以了

我菜鸟啊 · 发表于 2013-10-5 23:20:07

我完全看bu懂，哈哈哈

冰峰 · 发表于 2013-10-6 10:44:32

砂轮选的不对，太硬

南有嘉木 · 发表于 2013-10-6 17:35:05

中砂J硬度也不算硬，而且SKG的磨料的砂轮是蓝色的吧？相当SG的，磨料应该也是好的，磨削量也不大，白亮层是一个脆性层，你看看渗碳有没有问题？

刘钟 · 发表于 2013-10-6 21:52:00

嗯，砂轮是深蓝色的。KG的磨料，我也怀疑砂轮硬度略高了点，另外白亮层的厚度最关键

飝逝の荭颜 · 发表于 2013-10-12 10:09:06

砂轮，磨削量问题

超精密 · 发表于 2013-10-17 22:07:24

砂轮太硬了，粒度也偏粗

邓爱文 · 发表于 2013-10-20 21:57:17

试试奥的星砂轮吧，，可以免费试用哦

960华 · 发表于 2013-10-20 23:06:16

学习{:soso_e106:}

刘钟 · 发表于 2013-10-23 23:07:51

谢谢国耀，明天去继续努力

59585002 · 发表于 2014-2-13 21:57:48

大师，这个问题怎么解决的呢？

磨星 · 发表于 2014-3-11 15:13:09

学习!学习!{:soso_e100:}
