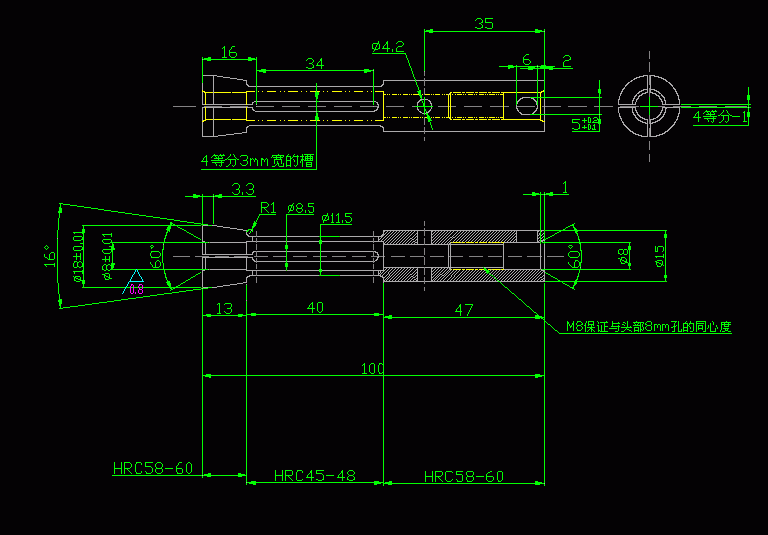

[求助] 请教大家这个夹头怎么磨可以保证同心度(附图)

[复制链接]
发表于 2013-10-12 13:24:54 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
这个夹头是非标的,量不大,几乎没两天就有,但是每张图纸只有两三件,多的五件,每次的尺寸也不太一样,样式是一样的& W8 ~& k/ W2 [1 s6 c
* q# U- B" d- r0 h6 F- ^' n3 K
客户经常反映我们做的同心度不好,就是外圆与内孔不同心,我们内外圆磨的加工工艺是:先顶住两头把直径15磨床,反过来把直径18磨出,然后调整机头把斜度磨出,最后上卡盘,夹住直径15处打表把内孔磨出,大家看看这个工艺和加工方法有问题吗?我们现在分析的原因就在内外圆磨上面,但是没有好的处理方法,请教高手解答怎么磨0 Z, C2 A% r5 J8 F1 W

点评

biquge.la/book/1/ 我欲封天  发表于 2014-4-24 16:01
建议楼主使用主新德磨床,SUP GM45型的磨床来加工,就不会出这问题了  发表于 2013-10-14 16:55

相关帖子

发表于 2013-10-12 18:50:05 | 显示全部楼层
可不可以先磨内圆。再以内圆为基准去磨外圆。

点评

这才是正解!  发表于 2013-11-13 21:14
你想得出来哦,内孔做了怎么去控制同心率?  详情 回复 发表于 2013-10-20 18:12
回复 支持 1 反对 0

使用道具 举报

发表于 2013-10-12 13:49:11 | 显示全部楼层
疑问:1,不知同心度要求多少?2,磨外圆时,四等分的切口是否会对外圆精度有影响?% v2 A: _, c8 v2 W7 B9 V0 p) ^
建议更改内圆磨削的装夹方式,用弹性夹头夹住15的外圆,夹头类似于你的零件;根据M8螺纹及8毫米孔定位,做螺纹芯棒。前提都是磨削之前先保证工装的跳动,然后加工
发表于 2013-10-12 14:01:11 | 显示全部楼层
路过  帮不上忙
发表于 2013-10-12 18:15:54 | 显示全部楼层
简单5 }$ Y+ i8 c! n
拿来我帮你做+ G  w! Z2 m3 n" l

点评

那不行我在南京  详情 回复 发表于 2013-10-17 19:09
你在哪里呢,我在苏州,加QQ344840572  发表于 2013-10-17 16:42
发表于 2013-10-12 20:21:18 | 显示全部楼层
同意楼上的,先磨内孔看看!
发表于 2013-10-13 15:56:49 | 显示全部楼层
工艺不对 车 铣 加工完热处理  无心磨15  冲子磨18  16度 内孔磨(滚轮内孔磨)8  同心度0.005肯定没问题
发表于 2013-10-17 19:09:51 | 显示全部楼层
zhengwei 发表于 2013-10-12 18:15
3 B- _6 q# I( C8 g( j( G简单# n5 S, L8 ^. |* ~
拿来我帮你做

8 K" Q+ b+ F9 V! m那不行我在南京
6 U7 g$ f5 E& x) @8 u( }
( T' Q9 U( ?9 M7 V$ v0 F$ \) U
发表于 2013-10-18 08:26:28 | 显示全部楼层
典型的弹簧夹头,没有专门工装的话,工艺上2个办法解决:
6 u9 Y7 j$ U( R2 ?1,18锥度处4条槽磨前用硬环氧树脂胶黏上,硬化后磨。磨出后,去掉树脂。4 G5 `9 L5 j* H- T
2,该4条槽,淬火前加工时不要开通,在18端面处留几毫米,等孔磨好后,用切片砂轮把槽开通。
发表于 2013-10-20 18:12:34 | 显示全部楼层
PPL 发表于 2013-10-12 18:50; \7 K6 u& w  G" z
可不可以先磨内圆。再以内圆为基准去磨外圆。
3 g7 D7 u* [) R2 f9 J1 r1 ^) l
你想得出来哦,内孔做了怎么去控制同心率?) n  H  t+ @, I1 R5 [' n6 l' V
发表于 2013-10-23 17:08:25 | 显示全部楼层
支持2楼和9楼主意
发表于 2013-10-31 18:56:33 | 显示全部楼层
车好,顶尖顶住磨外圆 ,Ф15、18  锥度都要磨  最起码要见光!然后上四爪夹Ф15外圆校正中间空挡和Ф18校正到一丝。{中间空挡自己看情况磨,要是不磨校地的好就不磨!}磨内孔!最后线切割保证在两丝以内!
发表于 2013-11-3 09:42:42 | 显示全部楼层
{:soso_e189:}
发表于 2014-4-8 22:02:35 | 显示全部楼层
外圆加工不变,夹具同时定住15及角度0•005没问题。
发表于 2014-4-9 16:56:53 | 显示全部楼层
     内圆磨好,外圆冲子。
发表于 2014-4-10 22:02:03 | 显示全部楼层
先内源   再外圆   磨外圆时做一跟心轴  心轴的标准 我的经验是  有1.5到2丝 的锥度  这样东西 磨出来 同心度一般 半丝以内
