双向冲子磨椭圆

[复制链接]
发表于 2013-10-18 21:04:43 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

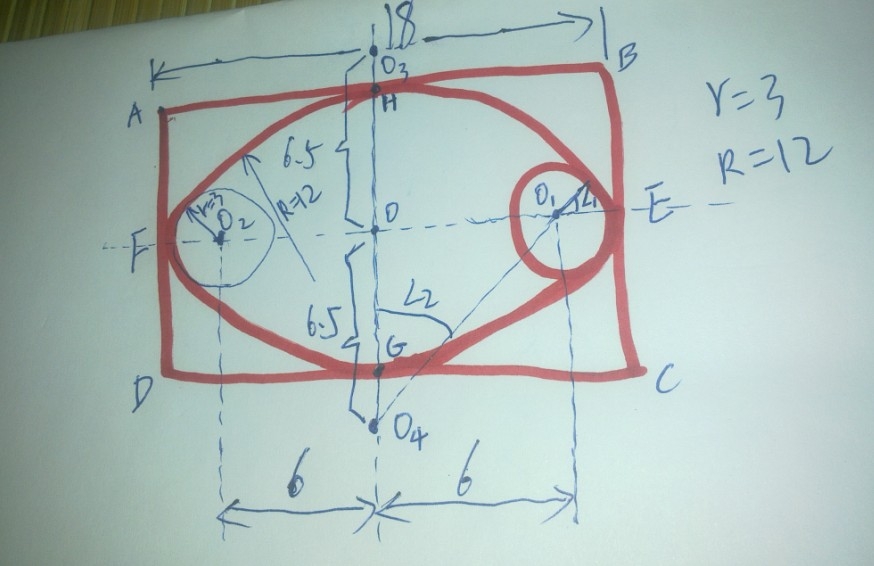

                                                            2%%L`F}M~XNBRA@[DJAJ6KX.jpg 。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。以冲子说明书上的那个椭圆为例。第一步。。。把图形ABCD以O4为圆心对折，可求出宽为11，这一步就不画图了，拍照不清晰，磨友们自己画个图啊，自己画下图一定能看懂 。那么椭圆的长是18，宽是11，R是12，r是3。第二步。。。先磨好四个面，并且让0为冲子的中心，再磨R，把工件向上提6.5，让R的圆心与冲子中心重合，然后摇就好了，左右转。另一面的R 加工方法同理。第三步。。。求角1，因为OO1等于6，OO4等于6.5,所以角OO1O4等于6.5除以6，然后把所得的值反TAN，此时角1就求出来了。第四步。。。R磨好后把工件中心调同心，再把工件转90度。然后把工件向下移6，让r的圆心与冲子中心重合，冲子每边定上面算出的角度，比如说上面是45度。那冲子就每边定45度，冲子的可转角度就是90度，另一r加工方法同理，关键就是让你要磨的圆弧的圆心和冲子的中心重合，呵呵，小弟献丑了，求大师们给点积分啊 想去高手区看看跪求了

评分

参与人数 1威望 +8 收起 理由
老古董 + 8

查看全部评分

回复

使用道具 举报

发表于 2013-11-30 12:57:05 | 显示全部楼层
磨椭圆不需要什么公式
% a; l: S; m& C& u就这样算偏心距离就全出来了. s5 z' I4 z) E+ p7 z
貌似舒兄的描述能力欠佳  [) P6 ]  w# J) B
……
回复 支持 1 反对 0

使用道具 举报

 楼主| 发表于 2013-11-30 22:27:55 | 显示全部楼层
金属狂人 发表于 2013-11-30 12:573 U9 H- W4 Q& X$ |
磨椭圆不需要什么公式
, W: A! B+ j/ }& [; u就这样算偏心距离就全出来了
0 _) N! t+ T2 p2 L: }9 v貌似舒兄的描述能力欠佳

2 l- R1 ]! [, p7 r狂人大师别这么说啊 是您说的那个图不好画，所以我就简化了下，直接上下移动
( H) H# Y" @' f5 [* q; r6 `
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-11-17 16:13:22 | 显示全部楼层
我恨我痴心555 发表于 2013-10-19 16:102 C0 h* ^& p: N; C+ P% V
http://www.chmcc.cn/forum.php?mod=attachment&aid=MjQwODR8NmQ3MGRiOGF8MTM4MjE3MDE1N3wzMjU4NXw1NTY2NA% ...

* i( M& f; X: {/ V这公式不对啊

点评

我恨我痴心555
我试过的确是错的  详情 回复 发表于 2013-11-21 21:24
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-10-19 12:39:38 | 显示全部楼层
这贴子怎么没有人回复啊
回复 支持 反对

使用道具 举报

发表于 2013-10-19 16:10:08 | 显示全部楼层
http://www.chmcc.cn/forum.php?mo ... jU4NXw1NTY2NA%3D%3D

点评

我菜鸟啊
这公式不对啊  详情 回复 发表于 2013-11-17 16:13
回复 支持 反对

使用道具 举报

发表于 2013-10-20 10:43:05 | 显示全部楼层
请问各位位大师椭圆偏心距怎么算

点评

我菜鸟啊
看上面的图  详情 回复 发表于 2013-10-20 19:59
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-10-20 19:59:02 | 显示全部楼层
开心每一天9313 发表于 2013-10-20 10:43
0 U. _4 a8 d8 R5 Q( m8 J请问各位位大师椭圆偏心距怎么算
! ]* [9 r' j9 W! g+ B) [4 [/ B
看上面的图
回复 支持 反对

使用道具 举报

发表于 2013-10-22 20:35:12 | 显示全部楼层
6.5是什么？
) v5 q$ k$ s2 J

点评

我菜鸟啊
是大圆的圆心  详情 回复 发表于 2013-10-26 23:17
回复 支持 反对

使用道具 举报

发表于 2013-10-26 22:37:58 | 显示全部楼层
6.5是哪里来的？' X& R% a6 b; c

点评

我菜鸟啊
你再把我的下面的解说看仔细了，仔细看  详情 回复 发表于 2013-10-26 23:20
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-10-26 23:17:21 | 显示全部楼层
zjg281802703 发表于 2013-10-22 20:35
7 T- y# M" ]6 N8 q3 p/ W0 C7 S+ o" w6.5是什么？

# j9 W: R. l& z/ Q, \8 ?5 N是大圆的圆心
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-10-26 23:20:20 | 显示全部楼层
liujun6520 发表于 2013-10-26 22:37
5 A" G( p8 k& D: N; ]% t6.5是哪里来的？

/ ^! s- x5 w2 j你再把我的下面的解说看仔细了，仔细看

点评

天道▂▂酬勤
6.5 根本就不对，就算不知道6.5， 计算出来也不对， 是6.708 ， 请详解？？？？  详情 回复 发表于 2014-6-25 22:09
回复 支持 反对

使用道具 举报

发表于 2013-10-27 21:14:09 | 显示全部楼层
怎么计算6.5的
回复 支持 反对

使用道具 举报

发表于 2013-11-1 20:47:35 | 显示全部楼层
这不是标准的椭圆，只是把四段圆弧接在一起
回复 支持 反对

使用道具 举报

发表于 2013-11-2 21:36:02 | 显示全部楼层
请问R12和R3跟18的外圆有什么关系吗？ 是只能是这两个R还是换成其他的也可以啊

点评

我菜鸟啊
R可以是随便的  详情 回复 发表于 2013-11-17 16:13
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-11-17 16:13:54 | 显示全部楼层
yu55318453 发表于 2013-11-2 21:36
# h$ d2 T# M  n, a; H- E, K: W请问R12和R3跟18的外圆有什么关系吗？ 是只能是这两个R还是换成其他的也可以啊

6 Q( j1 ?( j5 B. YR可以是随便的
回复 支持 反对

使用道具 举报

发表于 2013-11-21 21:24:13 | 显示全部楼层
我菜鸟啊 发表于 2013-11-17 16:13
1 f$ L" @: ^1 _# h1 g; r8 K这公式不对啊

7 l2 l2 m9 h# R) d* p
2 ^1 @+ Z, h5 }9 x! O* j7 l6 H我试过的确是错的" h3 `/ i$ R2 W: Z& m$ m  N7 L/ `
, g6 c2 K+ b  T

点评

我菜鸟啊
论坛的两个公式我都试了，都是错的  详情 回复 发表于 2013-11-26 21:06
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-11-26 21:06:50 | 显示全部楼层
我恨我痴心555 发表于 2013-11-21 21:24
( `/ m$ w" d/ h' e7 z8 j我试过的确是错的

2 P  e: d7 X6 p  J! T/ u5 t6 x1 p. e论坛的两个公式我都试了，都是错的
