深夜求详解，关于修斜度接内圆弧，如图所示。

charleswhongk · 发表于 2013-10-26 22:02:16

您需要登录才可以下载或查看，没有账号？注册会员

×

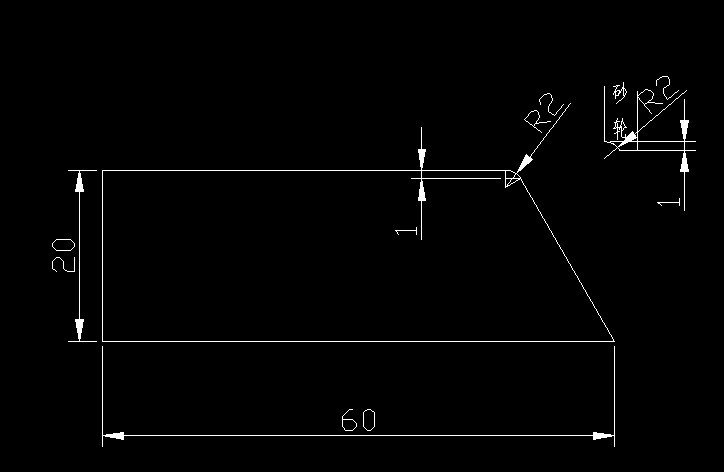

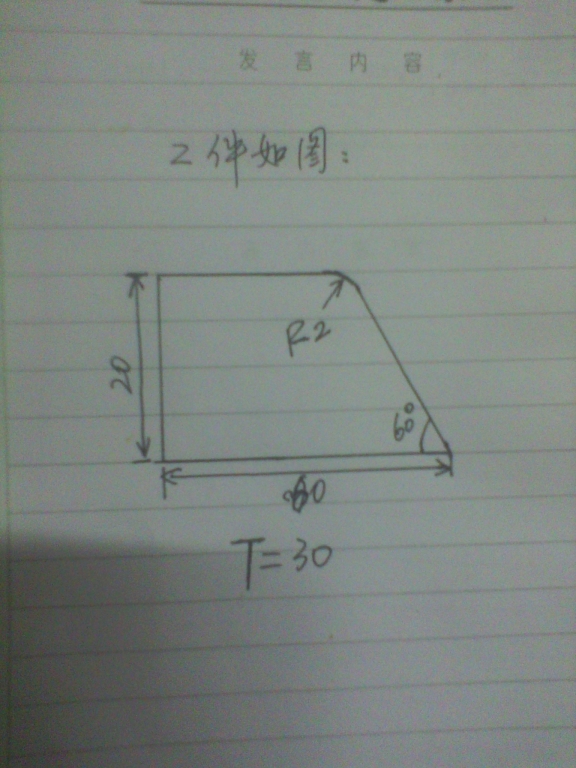

首先感谢大伙，上次那个砂轮斜度接外圆弧我会修了。今天想问问砂轮修斜度接内圆弧。工件如图，大伙不要笑哈，工件看来简单，但是我不会，只得请教。

我们用的卧式R机，请教详细的操作步骤。比如，如何对刀，碰数后，修到哪个数为止，

非常感谢大家。

我菜鸟啊 · 发表于 2013-10-26 23:24:32

这个论坛上的图太多了啊

AZ321 · 发表于 2013-10-27 01:06:34

这是要在这个工件上磨出这个R来吗？

我恨我痴心555 · 发表于 2013-10-27 01:17:33

要分两次磨，MD潜水三天就得发言。

销销磨工 · 发表于 2013-10-27 14:35:17

这个论坛上很多了啊

磨出生命 · 发表于 2013-10-27 21:56:09

图解1111333333

xiaojianlin · 发表于 2013-10-28 11:49:41

有投影直接对着磨

弹指年华 · 发表于 2013-10-29 15:29:16

磨出生命发表于 2013-10-27 21:56
% W' Q5 U3 h% Q% N9 X/ O1 R' i& W图解1111333333

就是这样的

strawind · 发表于 2013-10-30 21:12:30

r(1-cosα）

三岔口 · 发表于 2013-11-2 19:06:55

这个论坛上很多

磨削达人 · 发表于 2013-11-8 11:43:58

论坛解释太多了

天一直很蓝 · 发表于 2013-11-8 14:17:25

要多投影，别接过了。

zjg281802703 · 发表于 2013-11-9 18:17:27

这东西以前也不会，现在来到这里会了，呵呵。。。。

天道▂▂酬勤 · 发表于 2013-11-9 21:37:26

磨出生命发表于 2013-10-27 21:56
" r3 t0 c( Y" ?2 b3 ^( z图解1111333333

兄弟有心了呵呵，所要的拉的数，也可以根据此图计算出来，根据三角函数即可

移动150 · 发表于 2015-3-8 16:02:44

弱弱的冒个泡！

吸血鬼 · 发表于 2018-3-14 23:43:06

罗路过
