因买的是旧机没说明书，就大家所说的位移量我怎么找不到，还有一些有刻度的地方请....

y976888 · 发表于 2013-11-3 22:07:40

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 y976888 于 2013-11-3 22:14 编辑

买的旧机，又没搞过，说明书也找不到！就拍些照片烦请大家给确认一下！主要的哪里是修正角，平行角，位移量，谢谢！

研磨者 · 发表于 2013-11-3 23:30:28

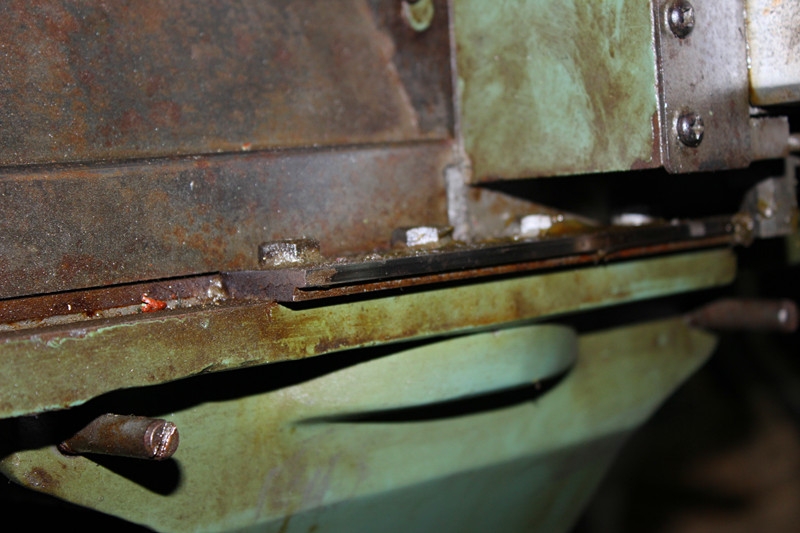

图二是修整角度图三好像是水平角度

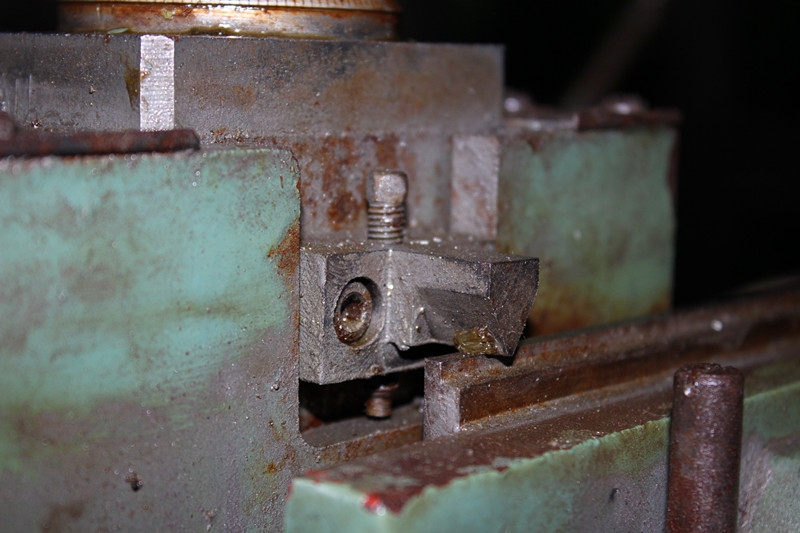

位移量是在导轮修整笔的位置，装金刚笔的那个地方有刻度的就是

y976888 · 发表于 2013-11-4 08:04:47

研磨者发表于 2013-11-3 23:30
8 n! u2 ?+ a: h; {$ p: N5 ^图二是修整角度图三好像是水平角度
2 K6 x2 z7 ]# } H' o( G/ g- k8 h( w# F3 N. d1 I! \8 V& Y
位移量是在导轮修整笔的位置，装金刚笔的那个地方有刻度的就 ...

我图三这张图是机器的最右边进导轮摇手的下面拍的。调水平度是起什么作用的呢？

眾程科技 · 发表于 2013-11-5 20:22:38

是无心磨吧

孔甲 · 发表于 2013-11-21 09:31:30

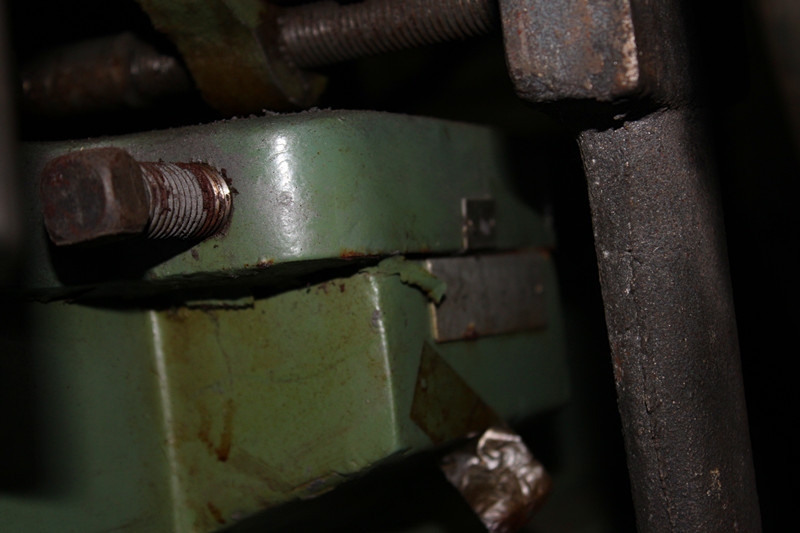

图七是调整修整器前后倾斜角度的，是把导轮修成大小头用的。

y976888 · 发表于 2013-11-21 13:46:54

孔甲发表于 2013-11-21 09:31
% w* T& k" \6 ]5 i3 J8 [0 x j' Z图七是调整修整器前后倾斜角度的，是把导轮修成大小头用的。

也就是说功能于位移量相似，只是须微量调节？

天堂的叹息55 · 发表于 2013-11-21 17:42:36

加我QQ726414202，我告诉你！我看你的机床应该是M1040的无心磨床

cmc · 发表于 2013-11-30 08:51:03

位移量：用金刚笔尖把板尺压在导论小头，跳到板尺水平，就是唯一亮的0度

y976888 · 发表于 2013-12-3 08:47:06

cmc 发表于 2013-11-30 08:51 v, g1 O# a5 u* G
位移量：用金刚笔尖把板尺压在导论小头，跳到板尺水平，就是唯一亮的0度

我这个金钢笔就是2，3十度的样子有点斜，然后上面的手拧锣丝松掉这个头就360度可转了，是不是转到最左边人这边就是0度啊？谢谢！

wlkkzmy · 发表于 2013-12-3 15:34:59

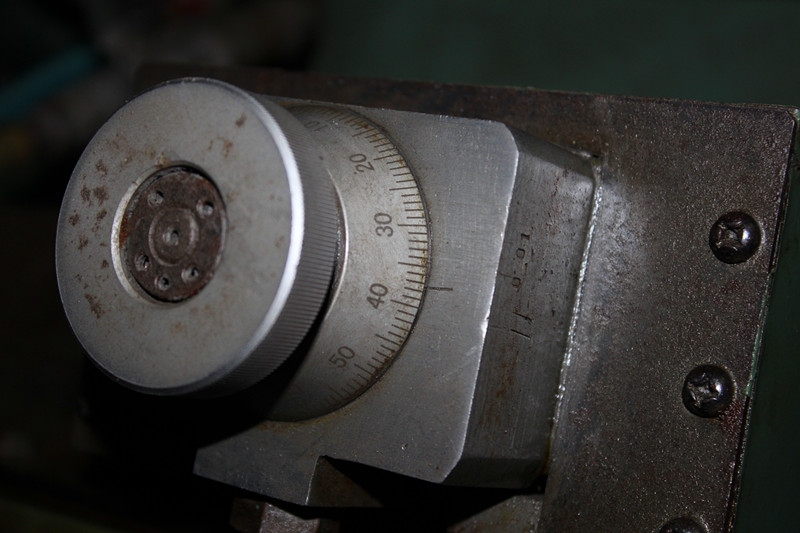

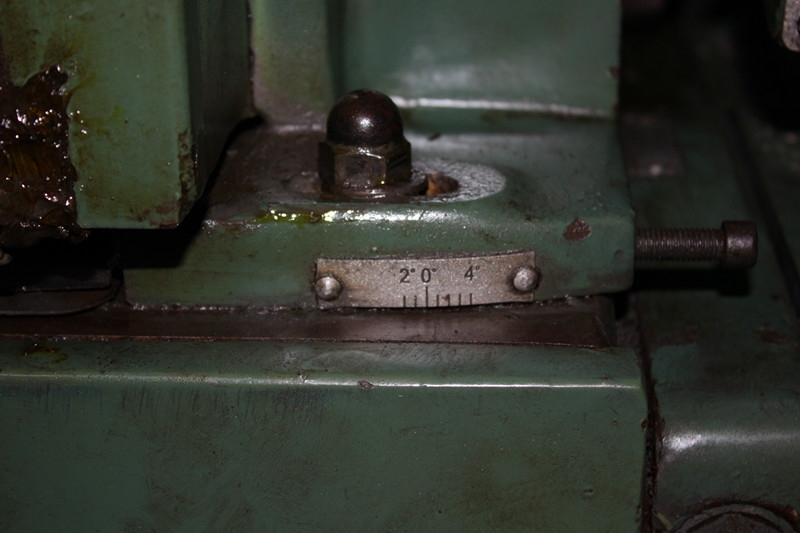

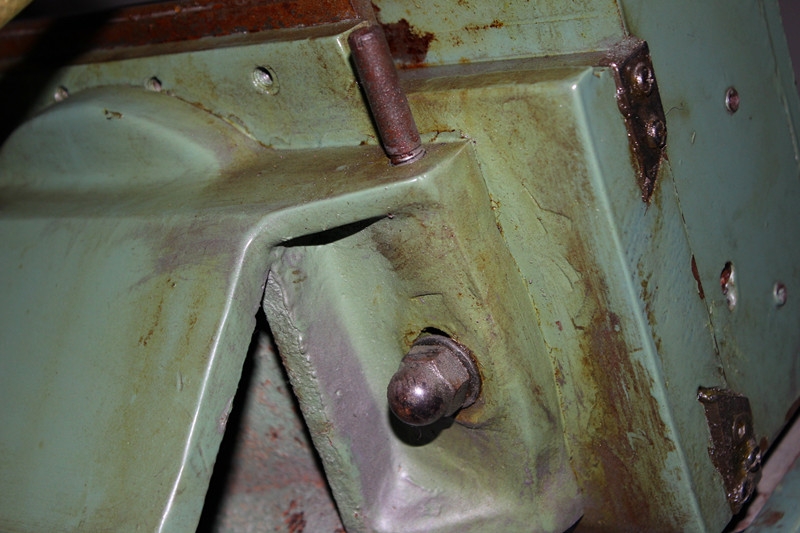

1图修正器进刀 2图修正器水平角 3图进刀架角度小锥度工件可直接调整此处列如1：50 1:30 4图修正器导向块调整螺丝 5图修正器锥度调整螺丝可以把砂轮导轮修成有锥度适合磨削大锥度工件 6 7 图重复略

bowyee123 · 发表于 2013-12-3 15:50:20

那请问位移量在哪里调整呢，我家的磨床跟你楼主的差不多。

爱学者 · 发表于 2013-12-15 21:09:46

最后一个是图是砂轮修整角

jgh1434 · 发表于 2013-12-16 22:01:20

这是什么磨床哦

亚鹏 · 发表于 2013-12-24 18:18:22

额..........

smy6358 · 发表于 2014-1-20 20:58:14

位移量调节位置在导轮金刚笔的上边。需要把导轮护板取下来，才能看见。此处共有2个螺丝：一个固定金刚笔，另一个就是调整位移量的。松开这个丝，用扳手轻轻振动，即可根据上面的刻度来左右移动，调整位移量。

地平线的曙光 · 发表于 2014-2-21 21:24:23

导轮金刚刀位移量，是解决什么问题的？工件凹凸与他有关吗？
