数控磨床加工出的曲轴表面很粗糙，怎么解决呢？

夜色人寂 · 发表于 2013-11-9 00:14:01

您需要登录才可以下载或查看，没有账号？注册会员

×

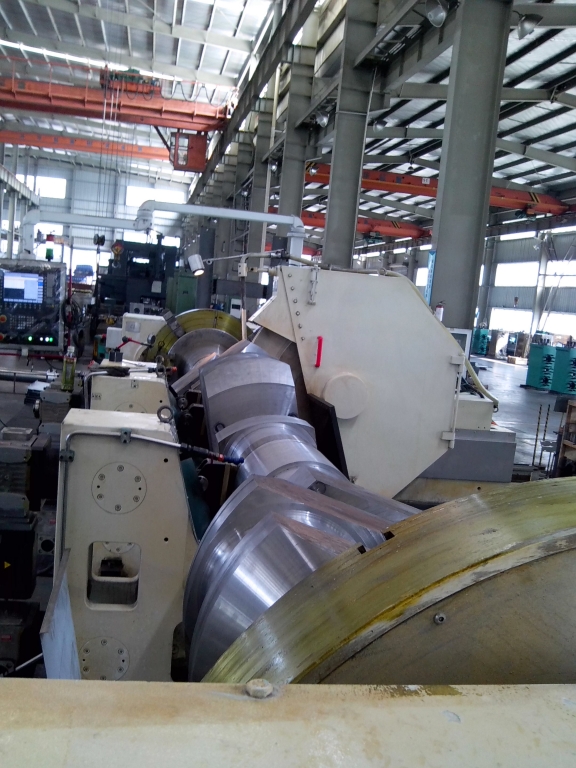

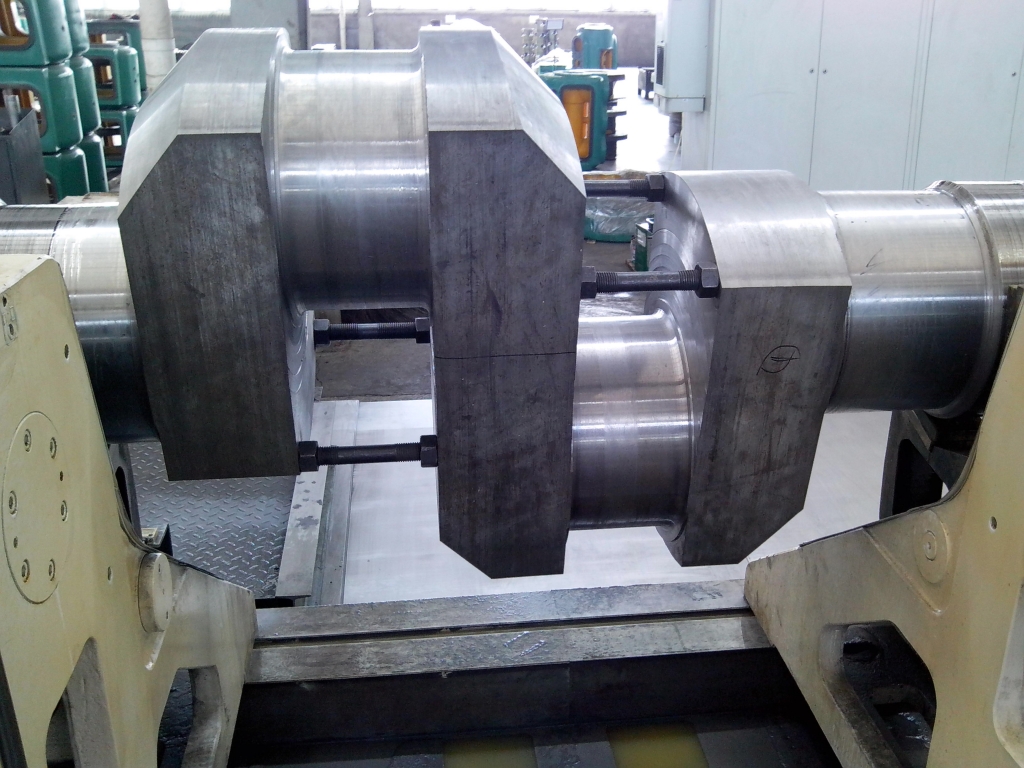

现在遇到了表面粗糙度的问题。数控磨床是十几米的大型数控曲轴磨床。加工的是8米长的曲轴。现在机床加工出的表面很粗糙，调试了好几天，一直调不好。现在可以排除了砂轮的原因。曲轴只是有轻微的跳动震动。粗糙度怎么解决呢？

zxq0220 · 发表于 2013-11-9 07:40:54

砂轮的平衡怎么样？有动态平衡装置吗？砂轮的修整怎么样？砂轮轴的间隙多大？砂轮的线速度多大？工件转速多大？切磨普通的外圆情况怎样？以前磨过什么样的产品？

精密磨削 · 发表于 2013-11-9 09:04:40

船用曲轴？

夜色人寂 · 发表于 2013-11-9 12:47:00

zxq0220 发表于 2013-11-9 07:40- _& A, h# o" C3 M
砂轮的平衡怎么样？有动态平衡装置吗？砂轮的修整怎么样？砂轮轴的间隙多大？砂轮的线速度多大？工件转速多 ...

砂轮平衡的还可以。没有动平衡装置。砂轮修的还是比较细的。
砂轮轴间隙不清楚。不过砂轮轴的圆跳动只有0.005mm。
砂轮直径是1.6米，转速是400r/min。
工件直径是330mm，
前几天磨过6米的细长轴，没有拐。粗糙度很好。

夜色人寂 · 发表于 2013-11-9 12:48:10

精密磨削发表于 2013-11-9 09:04' U6 u( r2 N1 U( D
船用曲轴？

空气压缩机里面的曲轴。

张国耀 · 发表于 2013-11-9 20:31:33

夜色人寂发表于 2013-11-9 12:47+ V+ R' ^/ o9 W+ \ |/ k: {" g
砂轮平衡的还可以。没有动平衡装置。砂轮修的还是比较细的。 n2 z1 z8 }- s& G0 \5 |
砂轮轴间隙不清楚。不过砂轮轴的圆跳动只有 ...

动平衡还是应该装一个，磨削参数调整结合
…来自安卓客户端

zxq0220 · 发表于 2013-11-10 10:35:27

夜色人寂发表于 2013-11-9 12:47) O/ ]' j8 C6 R; z
砂轮平衡的还可以。没有动平衡装置。砂轮修的还是比较细的。/ |4 T& Z+ z+ H; ~, v$ |7 t
砂轮轴间隙不清楚。不过砂轮轴的圆跳动只有 ...

使用的程序原来用过吗？是否打开了样条插补或程序预读功能（圆滑边界处理）？
根据提供的数据计算，砂轮线速度为33.5米/秒。可以将砂轮转速降低点试试，控制线速度不低于25米/秒。

xjjmch · 发表于 2013-11-10 18:42:49

工件平衡得如何？砂轮与工件的匹配如何？
我们厂的大曲轴磨床很少会出现粗糙度不好的问题，
一般很大程度上都是砂轮型号、修整等问题

KIS18891120 · 发表于 2013-11-10 20:50:05

这个能明显的纹路。最大可能是瓦不行了。这种问题大多还伴有脱砂快。吃大刀还会叫刀。

zpngbrs · 发表于 2013-11-10 21:04:31

吃刀量太大，没有磨削下去，硬挤压过去了，形成了直波纹，砂轮钝化，切削液浑浊，都可能引起，工件转速过快，工件刚性不好等等！

夜色人寂 · 发表于 2013-11-13 21:04:31

今天让机床厂家来看了一下，发现砂轮架的直线电机有些问题。直线电机工作时候，砂轮架会产生0.02mm的震动。过两天修好后再看看磨削情况。
