[求助] 这个图求师傅详解

[复制链接]
发表于 2013-11-19 19:58:57 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

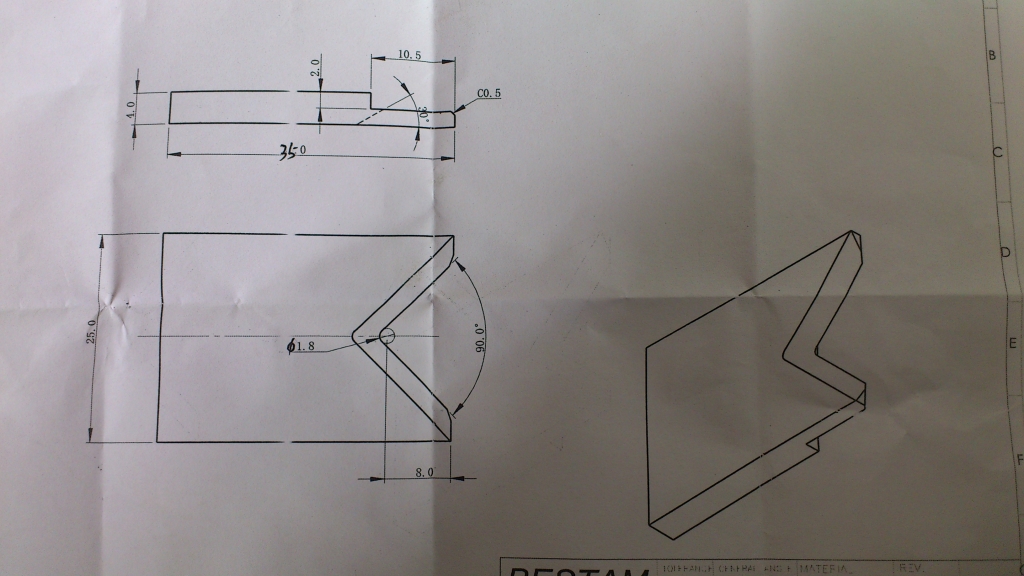

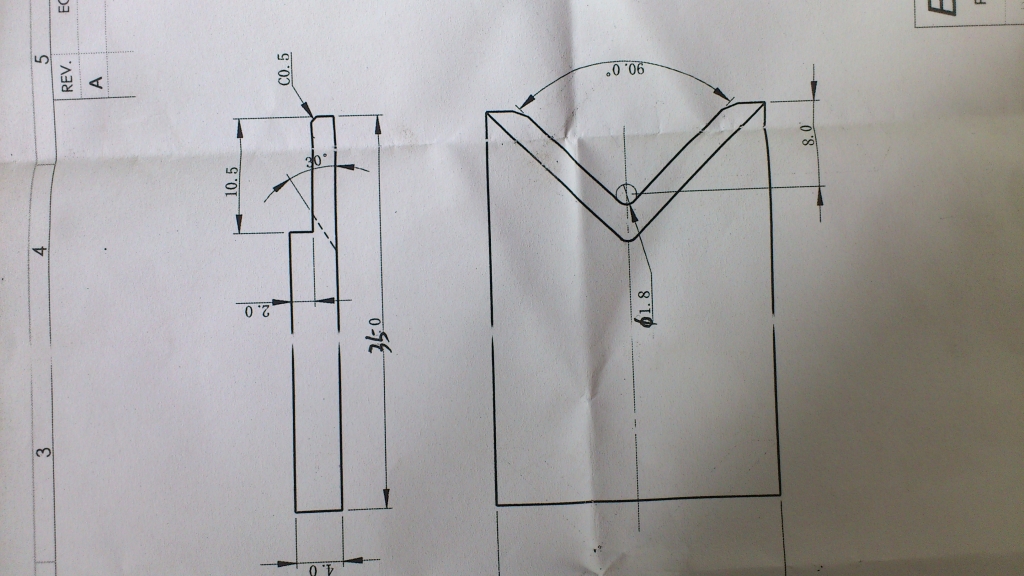

求师傅给个复合角度的公式,我在论坛也看了好多,高手区我进不去,这个没R 时是用软件模拟得的数据加工的,现在要求有R了,砂轮的斜度修好R就不知道修多少了,这个是端子切刀,两片对着中间要成1.8的圆,各位大师就有劳了
  q' M$ Z6 D/ x% `, w% W) {来自圈子: 精密平面磨床磨削技术
发表于 2013-11-19 22:25:13 | 显示全部楼层
估计没有几个会的咯,这个公式不记得了

点评

有会的,里面平磨大师还是很多的!希望会的看到解答一下! …来自安卓客户端  详情 回复 发表于 2013-11-20 08:41
发表于 2013-11-20 08:41:31 | 显示全部楼层
haling 发表于 2013-11-19 22:25  P' }' W" S' t
估计没有几个会的咯,这个公式不记得了
, j+ w# N2 o+ |1 G# q
有会的,里面平磨大师还是很多的!希望会的看到解答一下!7 h" E; x6 v* U9 {$ E( o4 ]
…来自安卓客户端
发表于 2013-11-20 23:07:37 | 显示全部楼层
用笨一点方法。先按90度来 再算比例就可以算出来了
 楼主| 发表于 2013-11-21 17:32:14 | 显示全部楼层
高手出来解答下啊,那个R是和斜面平行的,没R时,是一刀磨出的,现在想修好斜度接R但,不知加工多少,等高手
发表于 2013-11-22 10:25:35 | 显示全部楼层
记得二面角的零件在加工的时候砂轮修整的角度和R角和图纸上的角度和R不一样,因为放在正弦台上后一些距离变成了空间尺寸,所以砂轮休整的角度和R另外要算.结合楼主的工件,我算的砂轮修整角度为126.868度(单边修63.434),R修成0.897(和图纸上的R0.9很接近)- A% L+ Z# ]$ ]4 o% h) q
BTW,接触二面角的加工是在02年,我在7年前已经改行了,所以不太确定是否算的正确.
 楼主| 发表于 2013-11-23 10:35:18 | 显示全部楼层
帖子都沉了,高手在哪啊

点评

[attachimg]33450[/attachimg] [attachimg]33451[/attachimg] 这个跟你的图纸应该类似,V型槽是45的,当时正弦台摆得也是45度的,切着玩的。 明天去公司算一下30度的是多少。  详情 回复 发表于 2013-12-10 21:24
发表于 2013-12-10 21:24:40 | 显示全部楼层
桑公子 发表于 2013-11-23 10:35  X3 `3 H% L# E' q0 E0 N9 ~
帖子都沉了,高手在哪啊
; O3 \# B' g, p( N
& S8 {! A1 f: ?6 I/ ?
' a8 w" v4 W. i" \0 q psbCASRFFMJ.jpg 8 s  [/ x* {" A% x; a
9 O+ K; Q1 |1 v/ f% y/ M% p, ~" T

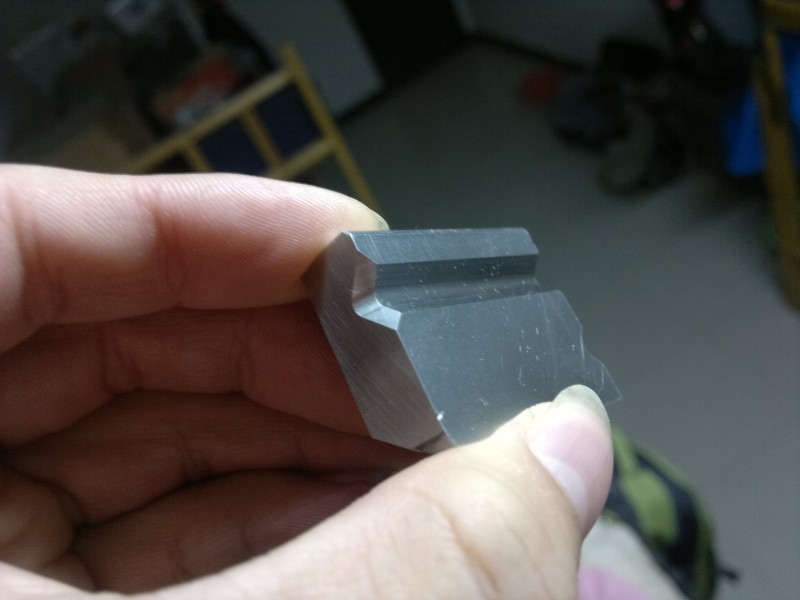

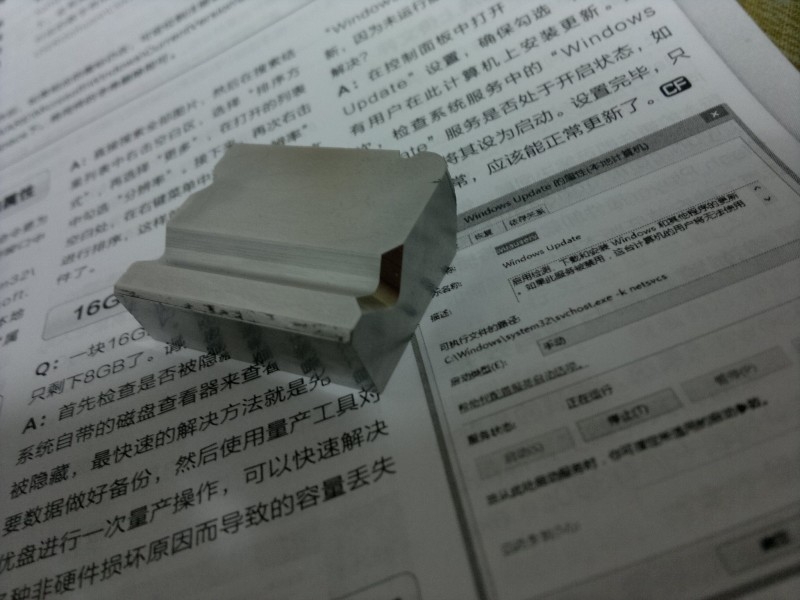

这个跟你的图纸应该类似,V型槽是45的,当时正弦台摆得也是45度的,切着玩的。
  i4 X- }2 I! H3 c: W7 r7 ]明天去公司算一下30度的是多少。1 o8 E- z- Q* k* A& V7 {+ y) Z6 Z' \

) G7 \9 Q# g/ q1 m2 y1 }
( ]2 O  r5 U$ ~' [" X
" h7 ]* E* A! m) r% }6 ~  }. c3 |: j3 B9 H" V6 C
补充内容 (2013-12-19 21:31):  l) V; c. T0 v5 i7 P* B% O4 q6 w5 `
砂轮打40.89度,(角度器躺着打)。 R打0.96

点评

可以告诉我怎么算的吗?  详情 回复 发表于 2013-12-21 22:54
发表于 2013-12-21 22:54:47 | 显示全部楼层
一点 发表于 2013-12-10 21:24
9 @3 d$ f: J+ g7 h这个跟你的图纸应该类似,V型槽是45的,当时正弦台摆得也是45度的,切着玩的。  H5 C, Q& b' X9 F8 O. N
明天去公司算一 ...

$ ^# g! C7 i/ @1 H
2 X7 S1 e3 Y" q9 e: |可以告诉我怎么算的吗?
发表于 2013-12-26 22:09:39 | 显示全部楼层
很想知道理解不通啊等待高手指点啊
发表于 2013-12-26 23:05:41 | 显示全部楼层
这个其实很简单的...只是不知道你们做这个一个月能拿多少工资 呀?
发表于 2022-6-3 21:13:32 来自手机 | 显示全部楼层
论坛里有这类
