[求助] 这个图求师傅详解

[复制链接]
发表于 2013-11-25 20:21:42 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

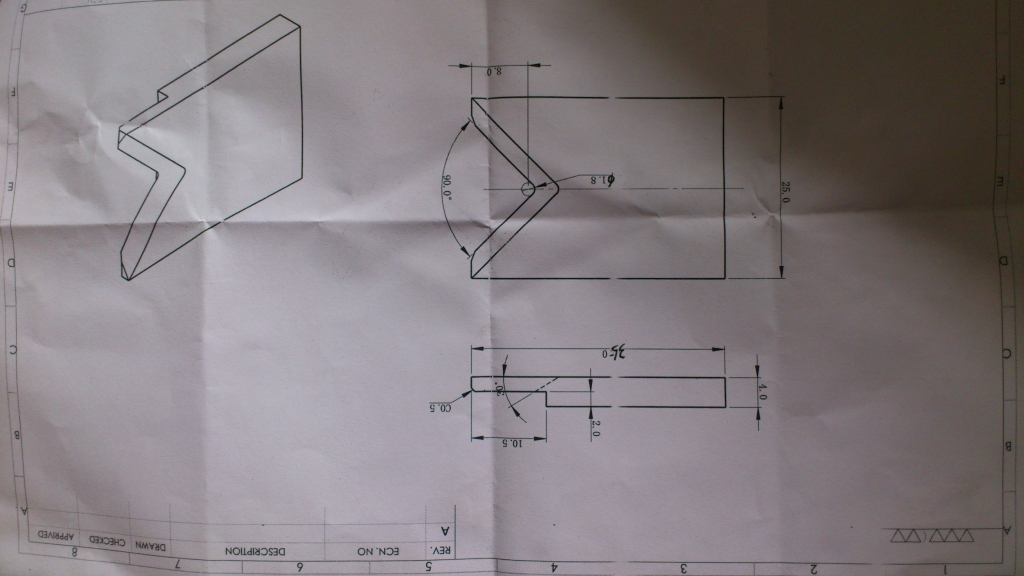

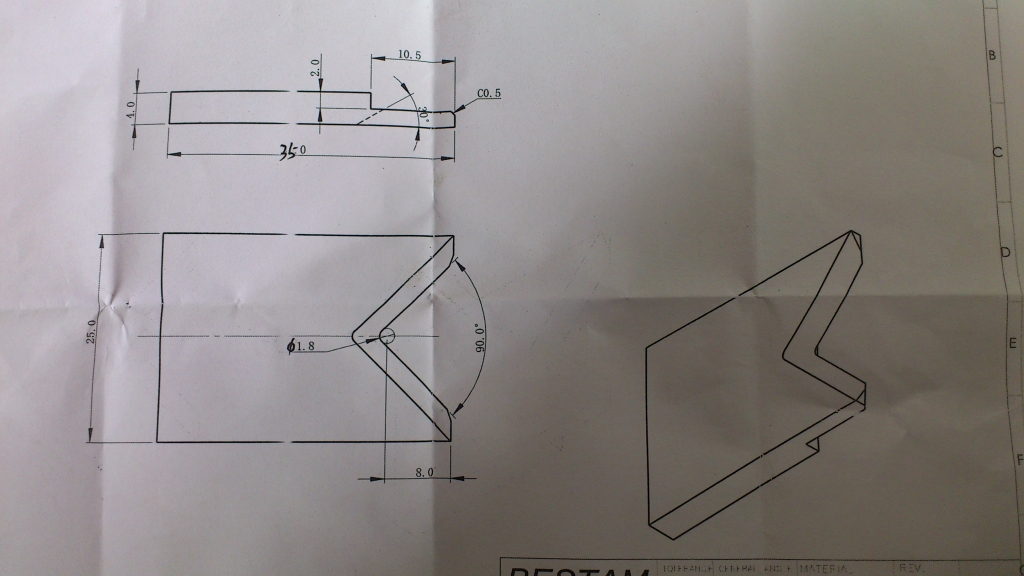

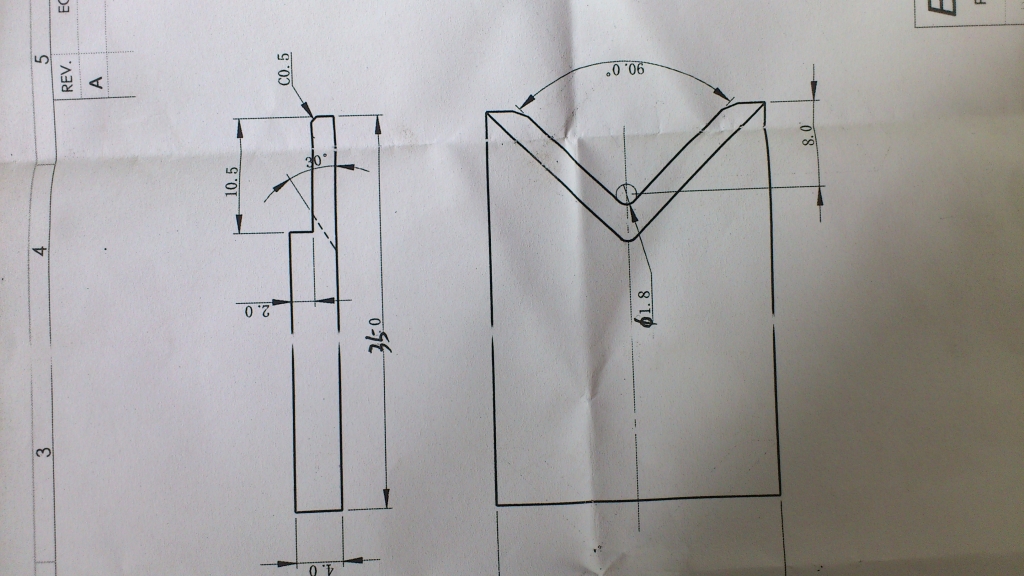

求师傅给个复合角度的公式，我在论坛也看了好多，高手区我进不去，这个没R 时是用软件模拟得的数据加工的，现在要求有R了，砂轮的斜度修好R就不知道修多少了，这个是端子切刀，两片对着中间要成1.8的圆，那个R是和斜面平行的，没R时，是一刀磨出的，现在想修好斜度接R但，不知加工多少，等高手 ,各位大师就有劳了 ， ) f* f4 {2 v# C3 g3 T, t2 l

) a- K  h, [: y( x7 f) H: K' F& k& a/ D  ?: t2 B
回复

使用道具 举报

strawind
发表于 2013-11-26 22:34:00 | 显示全部楼层
两个R是一样的吗？

点评

桑公子
师傅就一个R但是和斜面平行的，谢谢你的回复  详情 回复 发表于 2013-11-30 18:47
回复 支持 反对

使用道具 举报

strawind
发表于 2013-11-26 22:35:29 | 显示全部楼层
你可以先试切一个，之前做过一个，但没成功，砂轮与工件有干涉！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-11-30 18:47:24 | 显示全部楼层
strawind 发表于 2013-11-26 22:34
  x: l1 n* L, m- ~' J! L2 F: [两个R是一样的吗？

: x: p# T" S  K1 U+ `! p  P师傅就一个R但是和斜面平行的，谢谢你的回复
5 E! J3 H5 F1 z/ h5 J; D
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-11-30 18:50:07 | 显示全部楼层
怎么没人回啊
回复 支持 反对

使用道具 举报

发表于 2013-11-30 20:00:28 | 显示全部楼层
这圆弧的砂轮是个抛物弧度9 p6 l& ]0 J- h1 S3 s  A
不好算不好修

点评

桑公子
狂人师傅，哪怎么做到两块对起来中间是1.8的园呢，这个是日本的端子切刀片，能帮忙解答下吗。谢谢了  详情 回复 发表于 2013-12-2 20:12
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-2 20:12:04 | 显示全部楼层
金属狂人 发表于 2013-11-30 20:00
+ H0 N3 Q& k# F- o& Q( f* \6 F) @1 C+ ^这圆弧的砂轮是个抛物弧度
5 F5 W, L( d5 r. R& I不好算不好修

( f; @3 Z( Q0 w8 w1 ?. v$ a! U: N狂人师傅，哪怎么做到两块对起来中间是1.8的园呢，这个是日本的端子切刀片，能帮忙解答下吗。谢谢了0 Z- f6 b3 ~1 ~1 j# g
回复 支持 反对

使用道具 举报

发表于 2013-12-3 16:26:34 | 显示全部楼层
用的是什么设备？数控的修整在于怎么样去编写修整的编程。主新德小陈
回复 支持 反对

使用道具 举报

发表于 2013-12-5 20:35:53 | 显示全部楼层
如图标示，我没做过8 Y% a3 ]. d( _7 m
估计做不了% Q! q$ R% x3 q. d8 ^/ q9 n
这个砂轮不是圆弧，你懂吗4 U& Y3 J0 J4 `  R6 o
是抛物线一样的弧度+ Y, R* p- L- d1 y" s* u
你先咨询是不是设计上的误解或加工的死角- N, W- {9 f2 q3 r, F2 E
回复 支持 反对

使用道具 举报

发表于 2013-12-6 21:00:08 | 显示全部楼层
有3D图档的话可以直接在UG里面标注出来   三视图只是从上下左右看投影出来是椭圆而已
回复 支持 反对

使用道具 举报

发表于 2014-1-9 21:30:46 | 显示全部楼层
如何算砂轮上打多少的R和砂轮上打多大的斜度，看我的帖子，有教你的0 k7 y; {, ]6 S4 B0 U2 h4 ~
$ R; F1 Y& N- y6 S
我以前厂里的大师傅，工资比我多，不会做这样的东西，一个新砂轮，拿来试磨
4 c2 S% F% `# `0 k% Y
( u" P3 i" u7 R9 N5 |搞了一整天，一会去投影，一会去投影! J2 h! E' n, Q$ {4 L* F  Q6 V9 k

& ?: ]9 P* i0 Q最后是蒙出来的& A6 r( Q6 W( B. z

. D/ @4 Y& F( p' Z我都不好说了) \3 F; y0 G, |- C2 V. S
& J& h5 C# i) e, N1 I% H
直接问我不就得了7 D( s1 L* G, L! z  l: K% x
" d; J; v% G' _2 K+ H
可能工资比我多
! h3 S; \9 J4 R# v/ u4 }) n
# I. n7 V( J8 L+ V$ y6 b6 M7 E没脸问我
回复 支持 反对

使用道具 举报

ckgogo1
发表于 2014-1-9 22:20:54 | 显示全部楼层
我要是没记错的话是这样做的先修R，再磨一个V形的砂轮，再用一个SIN平台磨，这个是双角度这个是用在端子剥皮机用的
回复 支持 反对

使用道具 举报

发表于 2014-1-10 08:33:33 | 显示全部楼层

椭圆近似画法

本帖最后由 zxq0220 于 2014-1-10 08:35 编辑 , ]. M- c3 Z1 R+ ^0 y8 b

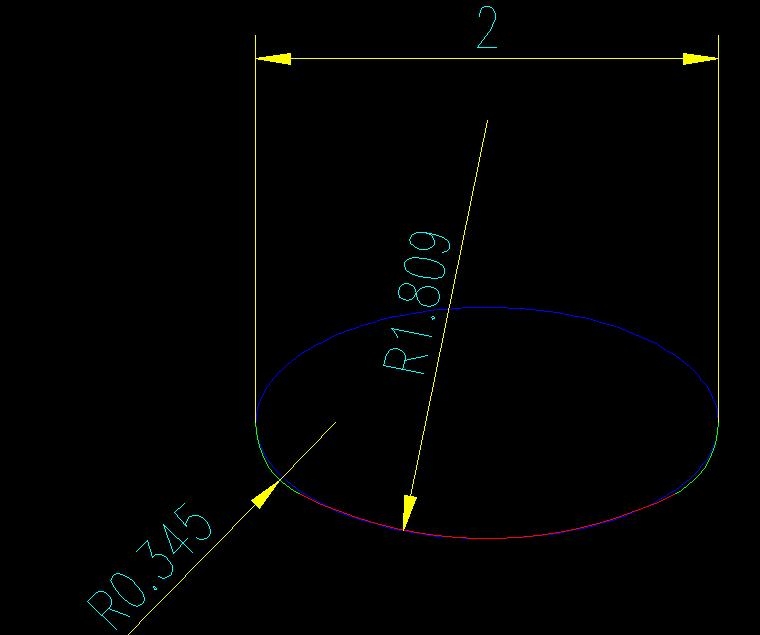

% t& F- X# k- @0 z9 r+ F工件实际上是一个椭圆的一部分，下面为半椭圆用圆弧近似画法：

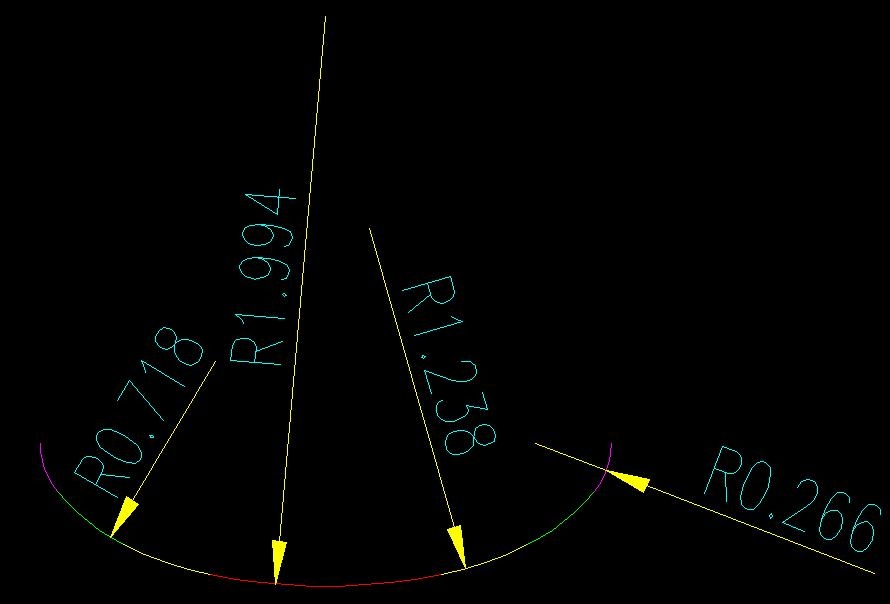

% w) }( z3 [5 s% ?4 c$ E1、7圆弧(右边尺寸R0.266)$ r7 R% i  g. }" e
% S0 o9 a4 Y* M; r; ?3 l& E0 W, z2、3圆弧（图中整个的是真椭圆）6 ?# S* S( U" r$ h* W3 X
回复 支持 反对

使用道具 举报

发表于 2014-1-16 22:53:00 | 显示全部楼层
不好意思你要的东西年底给不了了  电脑挂了，这个图正视图R是软件取的近似R 理论上不是正圆，特别是在小角度时非常明显。可以用底部两边斜度与R的切点和R下限点形成的3角形来反算摆30度后的R大小
回复 支持 反对

使用道具 举报
