几款有意思的日本单，有图、、、、

[复制链接]
发表于 2013-12-4 21:40:17 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
        对于前张贴没穿上图片，很抱歉，我也不会另行编辑，只好又补发了新帖，请大家原谅！
9 x3 Y/ A: j. e0 j  @$ |6 u  {0 R' M: f( k' m) c, _8 k7 C- f  j

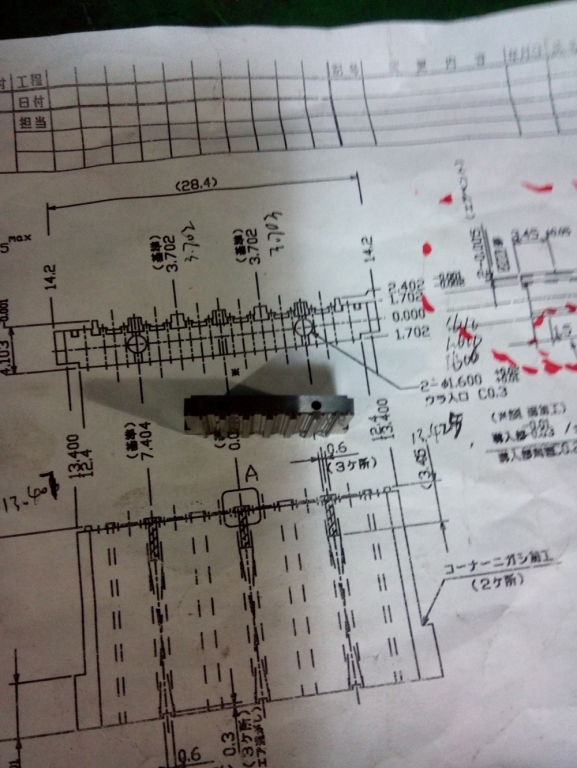

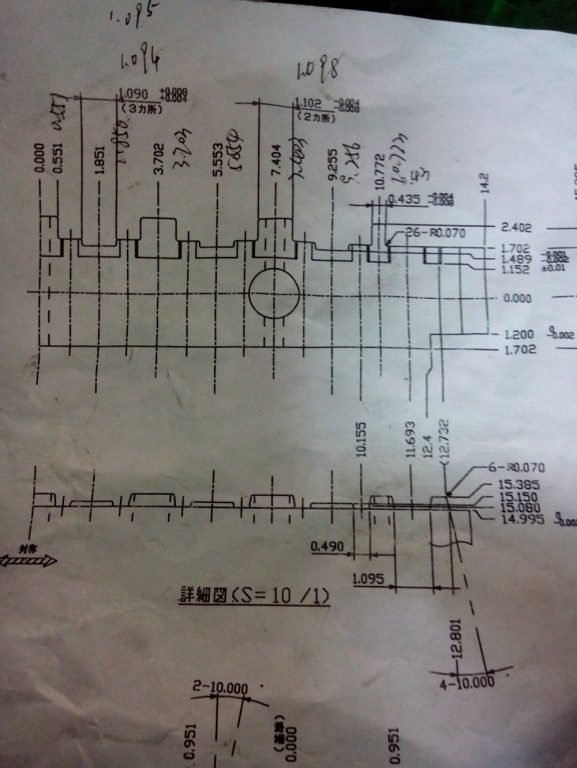

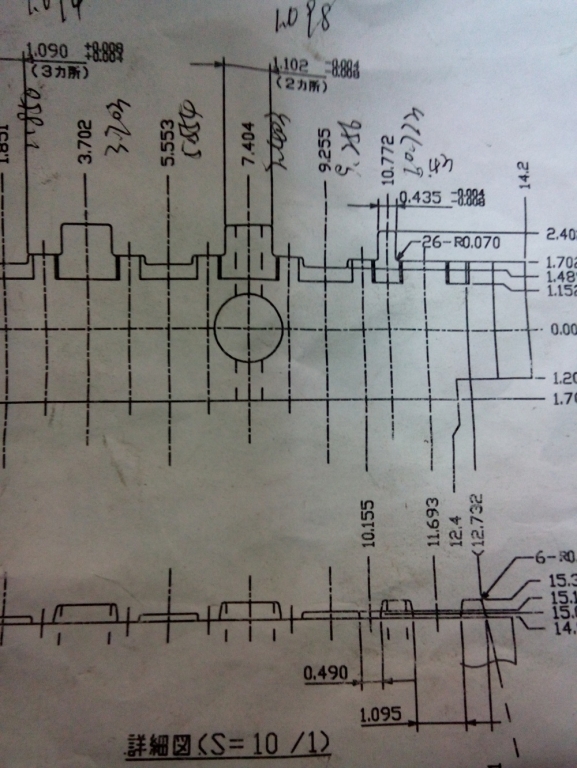

       这是张日本单，其实图纸上并没有太极限的东西，只是0.07的R太多，公差要求很高，做起来就费点劲！这是张单面槽的一款，上面有84个0.07的R，还有几张双面的，上面同样的R多达108个，做起来就挺麻烦！$ `  Y  P. w' j) n& ]& o
        由于厂里设备有限，没有PG，但是老板接了单 又 不得不做，在此希望能得到论坛兄弟的一些建议，看看有没有个合理的方案，先谢谢大家！9 K2 Q) c2 \0 M0 [% }
回复

使用道具 举报

 楼主| 发表于 2014-1-1 18:00:26 | 显示全部楼层
帖子传上去那么久啦，也收到些大师们的建议，现在我想也是时候把我的一些加工工艺发表下的时候  啦，希望能对大家有所帮助，更希望能得到大师的更合理建议！此工件要先做两侧面槽，可选慢走丝割，槽做负公差（因为0，07的外R慢丝可以直接割到位，而内R是割不标准的），内R选砂轮再 跟到位，同时槽也加工到位即可，内R相对也比较好做！至于头部要留料做，（因为公差要求较高，为稳重起见，选留料加工，这样即使头部做的不好，也可直接降掉，重新加工，只在加工头部即可），头部也可选慢走丝割，方法同上，磨床之清角即可，这样即使在没有PG设备的情况下，也可以稍微提高点工作效率！呵呵献丑啦，希望大师们有更合理的意见尽量分享下！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-6 18:55:54 | 显示全部楼层
江帆 发表于 2013-12-5 20:537 @( P% z- ~- R
日本单看似简单，做起来就不那么顺心了
" @4 ]' F5 D8 N7 U3 f6 o
      是 啊 ！我把 图纸上传上来   就是 想 听听 看 大家  有 什么 好 方法 没 。  对 了 这位朋友  我 有 你QQ 号  的 ，  网名；  天道酬勤  就是 我 的 + m! f  D8 d& |/ U5 \% F
回复 支持 反对

使用道具 举报

发表于 2014-2-20 16:06:11 | 显示全部楼层
laoxiu529 发表于 2013-12-6 07:58; Q& t, D7 ^0 m# e' U0 K6 K4 \
实在抱歉，真没有好办法。以前曾经想仿制日本的直线滑轨，没有高精密磨床，零件上的V槽真没办法加工到要 ...

/ Q" M; B- l3 q- J0 f3 J' H; L你说的应该是交叉滑轨吧，主要是难在要经常修整V型角度。+ Y$ Q# {" T( U* \  B. r
我一朋友买了台数控磨床后加工此产品效率还蛮高的。
- G/ @! R- o& D  s% z0 {
回复 支持 反对

使用道具 举报

jgh1434
发表于 2013-12-4 21:44:52 | 显示全部楼层
还有斜面接R，有点麻烦。

点评

天道▂▂酬勤
这个倒是不难，就是数量有点多  详情 回复 发表于 2013-12-4 21:47
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-4 21:45:23 | 显示全部楼层
还有几张  有机会传上去7 x/ r  A5 A5 e, S/ V$ j7 x
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-4 21:47:49 | 显示全部楼层
jgh1434 发表于 2013-12-4 21:44
( e" i3 @" @2 N6 U9 o还有斜面接R，有点麻烦。

* o, r! L9 w, l这个倒是不难，就是数量有点多
  m/ q8 m% o4 Q1 N
回复 支持 反对

使用道具 举报

发表于 2013-12-5 08:24:14 | 显示全部楼层
这要不走刀要不就是一刀过。7条的R都是手修的. b, i! G" p7 B) p( e$ ?, V

点评

天道▂▂酬勤
是 入子，不可以手修  详情 回复 发表于 2013-12-5 19:26
回复 支持 反对

使用道具 举报

发表于 2013-12-5 09:19:24 | 显示全部楼层
这个真有难度。没有设备，还真不好加工。

点评

天道▂▂酬勤
有好方法 吗 ？  详情 回复 发表于 2013-12-5 19:40
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-5 19:26:24 | 显示全部楼层
魔界幽灵 发表于 2013-12-5 08:24
! `3 K0 c& ]4 W+ ]$ v% g$ D这要不走刀要不就是一刀过。7条的R都是手修的
- w# G4 p" ~3 y# `
是 入子，不可以手修
: E- {3 H$ l: K/ S

点评

weige
做起来，费时  详情 回复 发表于 2013-12-5 20:18
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-5 19:40:05 | 显示全部楼层
laoxiu529 发表于 2013-12-5 09:19
3 k) V* F" l! A! }1 Z/ a这个真有难度。没有设备，还真不好加工。

! O/ x$ y$ n7 W% C7 |有好方法 吗 ？) R0 y  i8 r9 `/ K6 ?

点评

laoxiu529
实在抱歉，真没有好办法。以前曾经想仿制日本的直线滑轨，没有高精密磨床，零件上的V槽真没办法加工到要求的精度。 只得作罢。  详情 回复 发表于 2013-12-6 07:58
回复 支持 反对

使用道具 举报

weige
发表于 2013-12-5 20:18:27 来自手机 | 显示全部楼层
天道▂▂酬勤 发表于 2013-12-5 19:26  是 入子，不可以手修
1 R6 Q+ M2 @+ N4 ?% O* t
做起来，费时

点评

天道▂▂酬勤
嗯 对 啊 ， 兄弟 有 什么 好 建议 没？  详情 回复 发表于 2013-12-6 18:51
回复 支持 反对

使用道具 举报

江帆
发表于 2013-12-5 20:53:51 来自手机 | 显示全部楼层
日本单看似简单，做起来就不那么顺心了

点评

天道▂▂酬勤
是啊 ， 把图纸发出来 就是 想听听各位师傅们的 意见，凭你们的经验看看有没有更好更具效率的方法，对了 这位朋友，我有你的QQ 号！ 网名：天道酬勤的就是 我 ！  详情 回复 发表于 2013-12-6 19:03
天道▂▂酬勤
是 啊 ！我把 图纸上传上来 就是 想 听听 看 大家 有 什么 好 方法 没 。 对 了 这位朋友 我 有 你QQ 号 的 ， 网名； 天道酬勤 就是 我 的  详情 回复 发表于 2013-12-6 18:55
回复 支持 反对

使用道具 举报

发表于 2013-12-6 07:58:36 | 显示全部楼层
天道▂▂酬勤 发表于 2013-12-5 19:406 c4 c0 ~- Y0 j6 r
有好方法 吗 ？

! M/ b/ e# [9 `( j0 [' @实在抱歉，真没有好办法。以前曾经想仿制日本的直线滑轨，没有高精密磨床，零件上的V槽真没办法加工到要求的精度。, h* r  Z9 T+ b$ y
0 F( Z9 j$ g7 m0 d
只得作罢。# T; x" Q. }, H

点评

天道▂▂酬勤
嗯 不 过 还 是 谢谢你  详情 回复 发表于 2013-12-6 18:59
回复 支持 反对

使用道具 举报

发表于 2013-12-6 17:54:35 | 显示全部楼层
真的很麻烦，

点评

天道▂▂酬勤
老兄给点权威建议，我相信你 的 经验！ 呵呵  详情 回复 发表于 2013-12-6 18:53
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-6 18:51:18 | 显示全部楼层
weige 发表于 2013-12-5 20:188 s+ [$ s& N& `
做起来，费时
, B9 }1 E) F9 A/ _3 ]
     嗯 对  啊 ， 兄弟 有 什么 好 建议 没？  M. }9 ?3 m0 x+ |  o. B& j
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-6 18:53:26 | 显示全部楼层
弹指年华 发表于 2013-12-6 17:547 G5 b  B# ^  }* j$ }, v# ]
真的很麻烦，
8 N9 a& \. h4 f3 T: j
老兄给点权威建议，我相信你 的 经验！  呵呵
5 i/ a% Y+ T2 P
回复 支持 反对

使用道具 举报

 楼主| 发表于 2013-12-6 18:59:26 | 显示全部楼层
laoxiu529 发表于 2013-12-6 07:58' G4 X. o- R' f% n6 F
实在抱歉，真没有好办法。以前曾经想仿制日本的直线滑轨，没有高精密磨床，零件上的V槽真没办法加工到要 ...
  c/ p, ^0 Z: P8 q  K1 V# `
   嗯 不 过 还 是 谢谢你
) u( a( u6 s: d! R4 ], G0 w  _/ |+ _
回复 支持 反对

使用道具 举报
